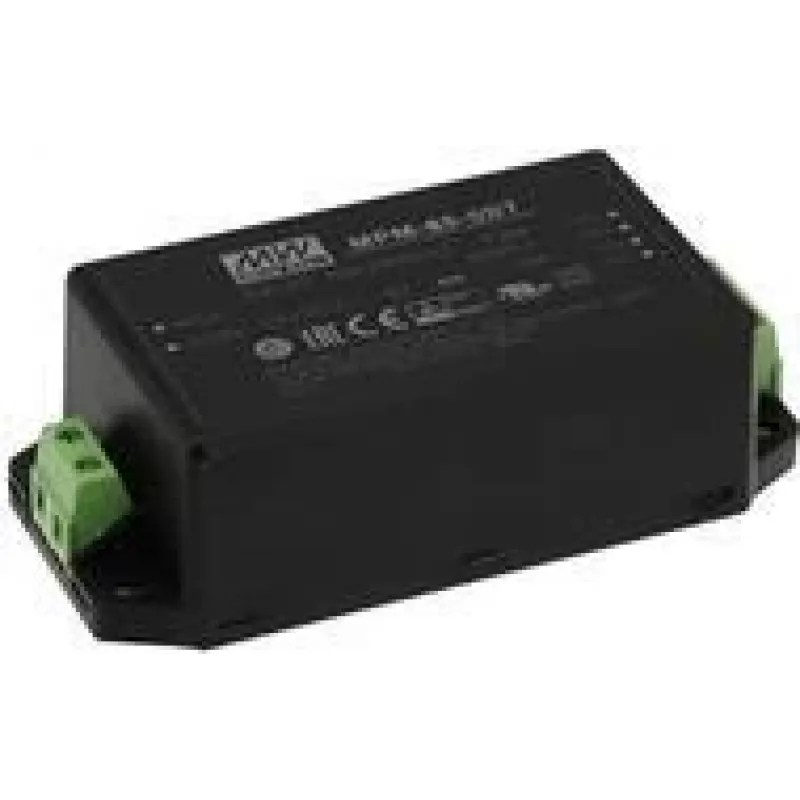

Zasilacz Mean Well MPM-65-5ST 65 W wewnętrzny 80–264 V czarny, 2xMOPP, EN/UL 60601

MPM-65-5ST to kompaktowy zasilacz AC/DC klasy medycznej o mocy 65 W do montażu na płytce PCB, przeznaczony do użytku wewnętrznego z szerokim zakresem napięcia wejściowego 80–264 VAC. Urządzenie zapewnia wzmocnioną izolację (2×MOPP) i spełnia wymagania bezpieczeństwa IEC EN60601-1 / ANSI/AAMI ES60601-1 dla urządzeń medycznych, charakteryzuje się niskim poborem mocy w stanie bez obciążenia i wysoką sprawnością konwersji. Jego niewielkie rozmiary oraz zgodność z normą EN/UL 60601 sprawiają, że nadaje się do sprzętu klinicznego, laboratoryjnego i medycznego, gdzie istotne jest bezpieczeństwo pacjenta i kompaktowy rozmiar.

Zalety

Zasilacz dostarcza moc wyjściową do 65 W przy sprawności do 93% i bardzo niskim poborze mocy w stanie bez obciążenia (<0,1 W). Zapewnia izolację 4 kVAC, podwójną izolację (Klasa II, bez FG) oraz cechy konstrukcyjne umożliwiające osiągnięcie 2×MOPP i bardzo niski prąd upływu odpowiedni do zastosowań BF (kontakt z pacjentem). Produkt oferuje również wysoką wydajność EMC, dobre odprowadzanie ciepła oraz odporność na wibracje (2–5 G w zależności od modelu).

Zastosowanie

• Urządzenia medyczne z częściami stykającymi się z pacjentem (sprzęt BF) wymagające 2×MOPP
• Instrumenty kliniczne i laboratoryjne
• Wewnętrzny sprzęt medyczny i diagnostyczny
• Sprzęt ogólnego przeznaczenia potrzebujący wzmocnionej izolacji i zgodności z EN/UL 60601

Kluczowe specyfikacje

• Moc wyjściowa: 65 W
• Zakres napięcia wejściowego: 80–264 VAC
• Sprawność: do 93%
• Pobór mocy bez obciążenia: <0,1 W
• Napięcie izolacji: 4 kVAC
• Klasyfikacja bezpieczeństwa: Klasa II (podwójna izolacja, bez FG), 2×MOPP
• Normy: IEC EN60601-1 / ANSI/AAMI ES60601-1 (wersja 3), EN/UL 60601
• Wymiary (dane producenta): 52 × 109 × 33,5 mm (kompaktowa czarna obudowa)
• EMC i odporność na wibracje: wysoka wydajność EMC; odporność na wibracje 2–5 G (w zależności od modelu)
• Zgodny z RoHS

Jak używać

Zamontuj MPM-65-5ST na płytce PCB zgodnie z zaleceniami producenta dotyczącymi rozmieszczenia i montażu mechanicznego. Podłącz wejście AC w zakresie znamionowym 80–264 VAC i poprowadź wyjście DC do docelowego obwodu, zachowując właściwą biegunowość. Zachowaj odstępy izolacyjne i drogi upływu oraz postępuj zgodnie z instrukcją uziemienia i instalacji zawartą w karcie katalogowej, aby zachować bariery bezpieczeństwa 2×MOPP. Podczas uruchamiania sprawdź napięcie wyjściowe i integrację z systemem w warunkach bez obciążenia i pod obciążeniem.

Zalecenia

Używaj zasilacza wyłącznie w pomieszczeniach i w określonym zakresie napięcia wejściowego AC i temperatury otoczenia. Do zastosowań medycznych i kontaktu z pacjentem należy przestrzegać obowiązujących norm instalacji medycznych i po integracji przeprowadzić wymagane testy prądu upływu i bezpieczeństwa. Szczegółowe rysunki mechaniczne, wyprowadzenia i informacje o deratingu termicznym znajdują się w oficjalnej karcie katalogowej Mean Well.
