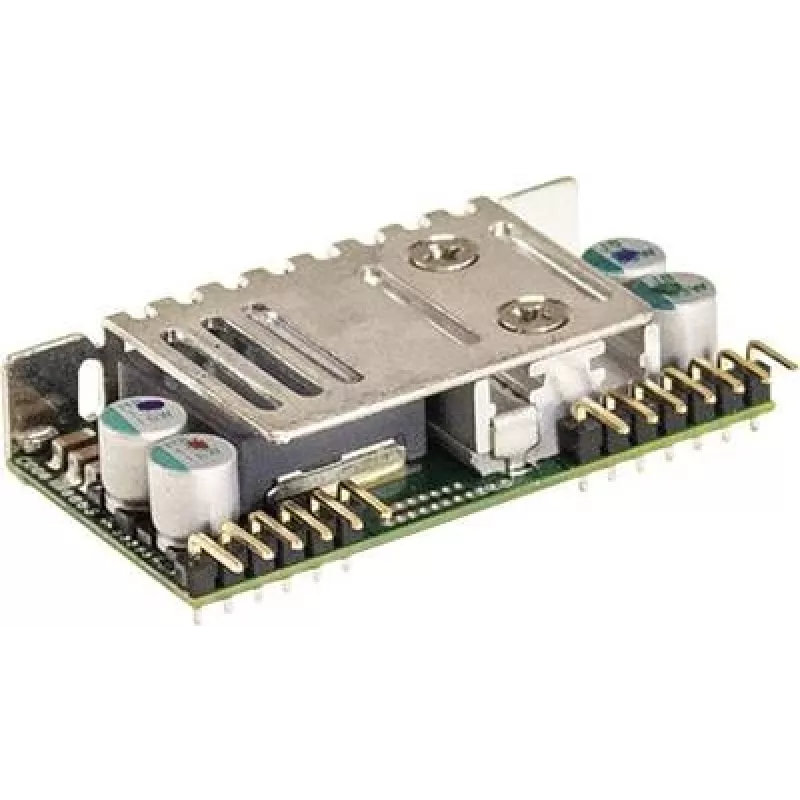

Zasilacz MEAN WELL NID100-15 100W 15V Wejście 20-53V

MEAN WELL NID100-15 to nieizolowana przetwornica DC-DC w obudowie otwartej do montażu na PCB, która akceptuje szeroki zakres napięcia wejściowego 20–53 VDC i zapewnia regulowane wyjście 15 VDC przy prądzie do 6,5 A (100 W). Dostarczany w obudowie SIP z funkcją zdalnego włączania/wyłączania, moduł jest kompaktowy (głębokość 50,8 mm, wysokość 12 mm), lekki (35 g) i zgodny z RoHS, przeznaczony do integracji z urządzeniami wymagającymi stabilnej szyny zasilania 15 V.

Zalety

Moduł zapewnia stałe wyjście 15 V z wydajnością prądową do 6,5 A w kompaktowej obudowie SIP odpowiedniej do montażu na PCB. Szeroki zakres napięcia wejściowego 20–53 V pozwala na stosowanie z różnymi zestawami akumulatorów i pośrednimi magistralami DC. Funkcja zdalnego włączania/wyłączania umożliwia wygodną kontrolę na poziomie systemu, a zgodność z RoHS gwarantuje spełnienie powszechnych norm środowiskowych.

Zastosowania

• Systemy wbudowane i płyty sterowników przemysłowych wymagające zasilania 15 V
• Sprzęt telekomunikacyjny i sieciowy z pośrednimi napięciami magistrali DC
• Systemy zasilane akumulatorowo lub pojazdy wykorzystujące źródła 20–53 V
• Elektronika niestandardowa, gdzie potrzebna jest kompaktowa przetwornica DC-DC w obudowie SIP

Kluczowe parametry

• Napięcie wejściowe: 20–53 VDC
• Napięcie wyjściowe: 15 VDC
• Maksymalny prąd wyjściowy: 6,5 A
• Moc wyjściowa: 100 W
• Obudowa: SIP, otwarta do montażu na PCB
• Sterowanie: Zdalne włączanie/wyłączanie
• Wymiary (głębokość × wysokość): 50,8 mm × 12 mm
• Waga: 35 g
• Zgodność: RoHS

Jak używać

Zamontuj przetwornicę na PCB zgodnie z zalecanym przez producenta rozmieszczeniem wyprowadzeń i zapewnij odpowiedni odstęp dla odprowadzania ciepła. Doprowadź napięcie wejściowe w zakresie 20–53 VDC i podłącz wyjście 15 VDC do obciążenia, zachowując polaryzację. Użyj styku zdalnego włączania/wyłączania, aby włączać lub wyłączać wyjście zgodnie z wymaganiami systemu. Sprawdź, czy obciążenie nie przekracza 6,5 A i zapewnij odpowiednie filtrowanie wejścia/wyjścia, jeśli wymaga tego aplikacja.

Zalecenia

Zapewnij odpowiednie zarządzanie termiczne podczas pracy przy maksymalnej mocy wyjściowej 100 W – wykorzystaj pole miedziane PCB lub radiator zgodnie z zaleceniami MEAN WELL i upewnij się, że napięcie wejściowe oraz okablowanie są zgodne ze specyfikacją, aby utrzymać niezawodną pracę.
