Zasilacz MEAN WELL NID35-15, 35 W, wejście 20–53 V, wyjście 15 V, RoHS, kompaktowe wymiary

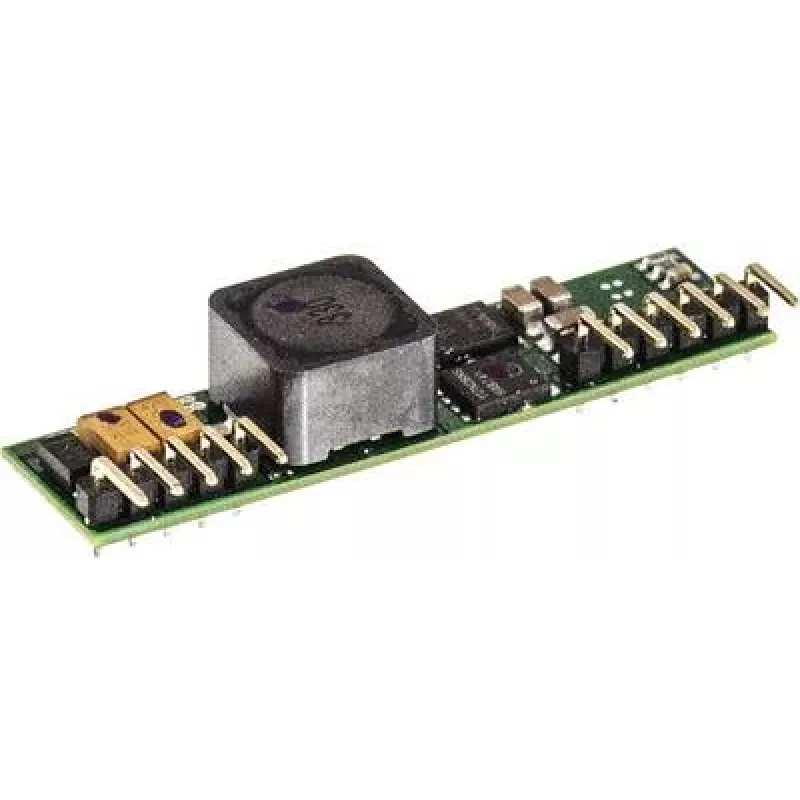

MEAN WELL NID35-15 to kompaktowa przetwornica DC-DC o mocy 35 W przeznaczona do montażu na płytce PCB w aplikacjach wymagających regulowanego napięcia wyjściowego 15 V z szerokiego zakresu wejściowego 20–53 V. Nieizolowana obudowa SIP typu open-frame zapewnia oszczędność miejsca w systemach wbudowanych, sterownikach przemysłowych i małych modułach elektronicznych. Przy znamionowym prądzie wyjściowym 2,4 A i funkcji zdalnego włączania/wyłączania, przetwornica ta jest przeznaczona do instalacji, w których ważne jest niezawodne zasilanie 15 V i minimalna powierzchnia zajmowana na płytce.

Zalety

Przetwornica łączy szeroki zakres napięcia wejściowego i stabilne stałe napięcie wyjściowe 15 V, co upraszcza projektowanie zasilania systemu. Obudowa SIP i kompaktowe wymiary umożliwiają łatwy montaż na PCB w ograniczonej przestrzeni, a topologia nieizolowana zmniejsza liczbę komponentów i poprawia sprawność w aplikacjach, które nie wymagają izolacji galwanicznej. Funkcja zdalnego włączania/wyłączania umożliwia proste sekwencjonowanie zasilania i sterowanie z logiki systemowej.

Kluczowe specyfikacje

• Moc znamionowa: 35 W
• Zakres napięcia wejściowego: 20–53 V DC
• Napięcie wyjściowe: stałe 15 V DC
• Maksymalny prąd wyjściowy: 2,4 A
• Topologia: nieizolowana przetwornica DC-DC
• Obudowa: SIP open-frame do montażu na PCB
• pilotów: pin ON/OFF do włączania/wyłączania
• Typowe zastosowanie: regulowane zasilanie 15 V dla elektroniki wbudowanej
• Zgodność: RoHS
• Wymiary: 13 mm × 50,8 mm × 11 mm

Jak używać

Zamontuj obudowę SIP na płytce zgodnie z zalecanym przez producenta rozmieszczeniem wyprowadzeń i zapewnij dobre połączenia lutowane dla niezawodnego kontaktu termicznego i elektrycznego. Podłącz odpowiednie źródło napięcia wejściowego 20–53 V DC do pinów wejściowych, przestrzegając polaryzacji. Użyj pinu zdalnego włączania/wyłączania sterowanego logiką systemową lub podciągnij go do określonego poziomu, aby włączyć lub wyłączyć wyjście. Zapewnij odpowiednie odsprzęganie i filtrację na wyjściu 15 V, aby spełnić wymagania urządzeń podłączonych, i postępuj zgodnie z wytycznymi dotyczącymi rozmieszczenia ścieżek na PCB, aby zminimalizować szumy i zapewnić stabilną regulację.

Zalecenia

Aby zapewnić niezawodną pracę, utrzymuj temperaturę otoczenia w zakresie znamionowym przetwornicy, zapewnij odpowiedni przepływ powietrza lub radiator na PCB w przypadku pracy przy pełnej mocy 35 W i unikaj stosowania modułu tam, gdzie wymagana jest izolacja galwaniczna. Zweryfikuj filtrowanie wyjściowe i odpowiedź na stany przejściowe podłączonego obciążenia oraz przestrzegaj zasad EMC dotyczących rozmieszczenia elementów, aby zredukować emisje przewodzone i promieniowane.
