Zasilacz MEAN WELL RPS-65-12, 65 W, napięcie wyjściowe 12 V, napięcie wejściowe 80–264 V, RoHS, 50,8×76,2×24 mm

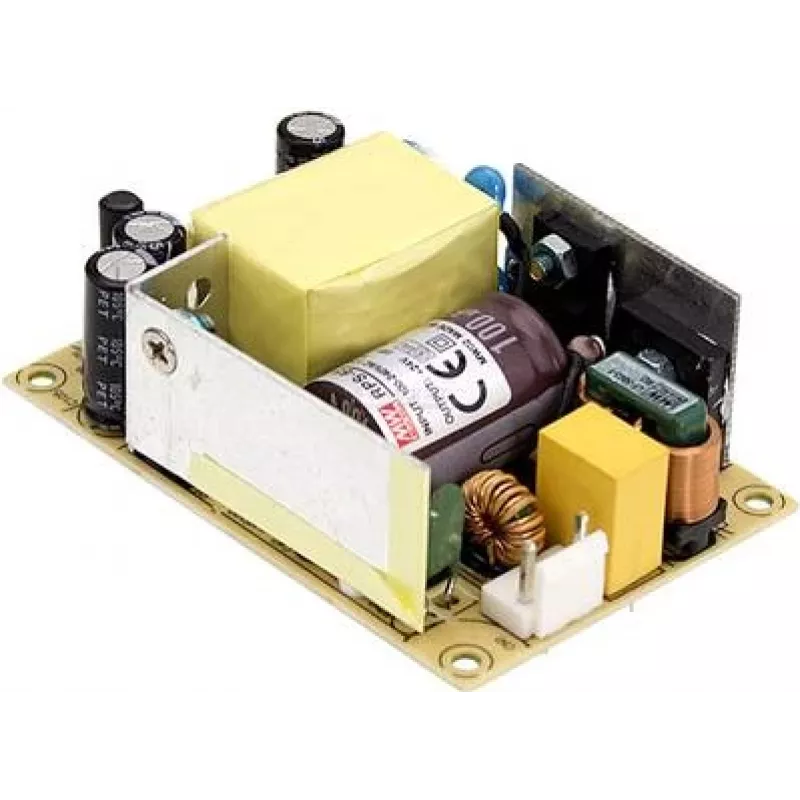

MEAN WELL RPS-65-12 to kompaktowy zasilacz AC-DC o mocy 65 W z pojedynczym wyjściem, zapewniający stabilne napięcie wyjściowe 12 V DC przy prądzie do 5,42 A. Zaprojektowany do zastosowań wymagających niezawodnego zasilania niskonapięciowego, ten moduł w wersji otwartej akceptuje szeroki zakres napięcia wejściowego AC 80–264 V i zawiera funkcje bezpieczeństwa odpowiednie dla środowisk medycznych i przemysłowych, w tym dwa stopnie izolacji MOPP. Niewielkie wymiary (50,8 × 76,2 × 24 mm) i zgodność z RoHS sprawiają, że nadaje się do instalacji w ograniczonej przestrzeni i do zastosowań wymagających zgodności regulacyjnej.

Zalety

Zasilacz zapewnia regulowane napięcie wyjściowe 12 V z wystarczającym prądem dla wielu systemów wbudowanych i urządzeń komunikacyjnych, przy zachowaniu kompaktowej obudowy. Szeroka kompatybilność napięcia wejściowego zapewnia stabilną pracę w różnych międzynarodowych sieciach zasilających. Dwa stopnie izolacji MOPP zapewniają zwiększone bezpieczeństwo pacjenta i operatora, gdy wymagana jest izolacja medyczna. Zgodność z RoHS pomaga spełnić wymagania środowiskowe i dotyczące ograniczenia substancji.

Zalecane zastosowania

• Systemy wbudowane i komputery jednopłytkowe wymagające napięcia 12 V DC
• Sprzęt komunikacyjny i urządzenia sieciowe
• Moduły sterowania przemysłowego i elementy automatyki
• Urządzenia medyczne i diagnostyczne wymagające izolacji medycznej
• Elektronika w obudowach o ograniczonej przestrzeni instalacyjnej

Kluczowe dane techniczne

• Napięcie wyjściowe: 12 V DC
• Maksymalna moc wyjściowa: 65 W
• Maksymalny prąd wyjściowy: 5,42 A
• Zakres napięcia wejściowego: 80–264 V AC
• Budowa: moduł otwarty AC-DC z pojedynczym wyjściem
• Izolacja: dwa kanały o ratingu MOPP dla zwiększonego bezpieczeństwa
• Wymiary: 50,8 × 76,2 × 24 mm
• Zgodność: zgodny z RoHS

Sposób użycia

Zainstaluj RPS-65-12 w obudowie lub ramie urządzenia, zapewniając odpowiednią wentylację i odstęp dla modułu zasilacza w wersji otwartej. Podłącz wejście AC do odpowiednio znamionowego źródła sieciowego w zakresie 80–264 V, stosując właściwe okablowanie i bezpiecznik ochronny. Sprawdź polaryzację i izolację przed podłączeniem wyjścia 12 V DC do obciążenia. Upewnij się, że odległości montażowe i izolacyjne spełniają wymagania bezpieczeństwa na poziomie systemowym, szczególnie w zastosowaniach medycznych, gdzie wykorzystywana jest izolacja MOPP modułu.

Zalecenia

Aby zapewnić niezawodną długotrwałą pracę, należy stosować odpowiednie środki odprowadzania ciepła i unikać narażania zasilacza na nadmierne temperatury otoczenia lub wilgotność. Potwierdź zgodność bezpieczeństwa i EMC na poziomie systemu podczas integracji z urządzeniami medycznymi lub przemysłowymi oraz postępuj zgodnie z wytycznymi producenta dotyczącymi uziemienia i układów ochronnych.
