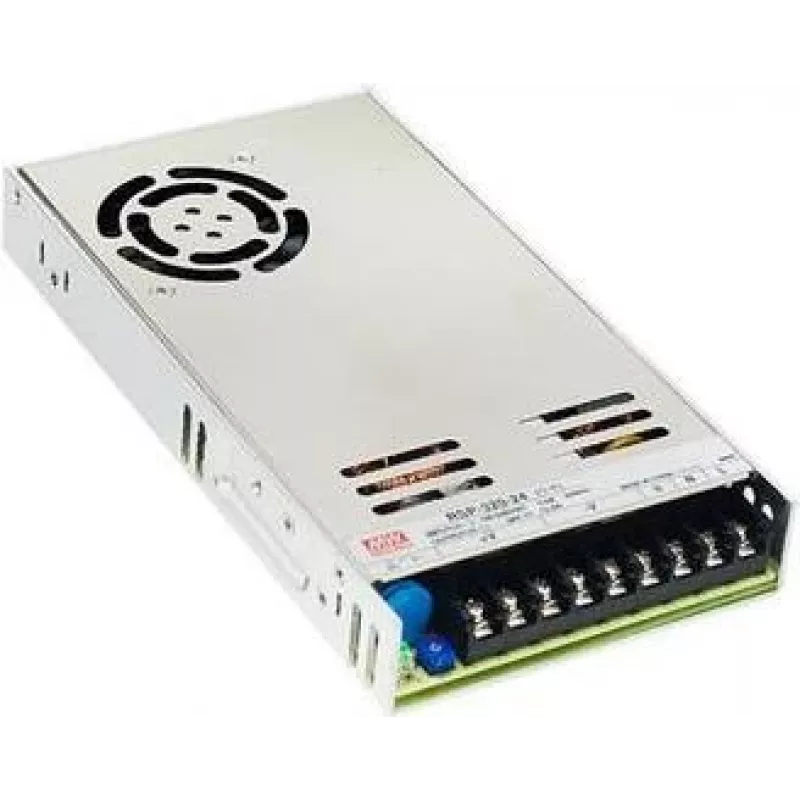

Zasilacz MEAN WELL RSP-320-7.5, moc wyjściowa 320 W, napięcie wejściowe 88–264 V, 40 A, 115×215×30 mm

MEAN WELL RSP-320-7.5 to zamknięty zasilacz AC-DC z pojedynczym wyjściem, montowany na szynie DIN, o mocy 320 W, przeznaczony do zastosowań wymagających stabilnego źródła niskiego napięcia stałego. Przyjmuje szeroki zakres napięcia wejściowego AC 88–264 V i dostarcza regulowane napięcie wyjściowe 7,5 V DC przy prądzie do 40 A. Urządzenie posiada korekcję współczynnika mocy (PFC), chłodzenie wymuszone i niskoprofilową obudowę 1U o kompaktowych wymiarach 115×215×30 mm, co sprawia, że nadaje się do szaf sterowniczych, automatyki przemysłowej i systemów zasilania LED. Urządzenie jest zgodne z dyrektywą RoHS i przeznaczone do instalacji szeregowej, gdzie wymagane jest wydajne, ciągłe wyjście DC.

Zalety

Zasilacz zapewnia wysoką ciągłą moc wyjściową 320 W w kompaktowej, niskoprofilowej obudowie 1U, umożliwiając montaż w panelach o ograniczonej przestrzeni. Wbudowany PFC poprawia kształt prądu wejściowego i ogólną sprawność, a chłodzenie wymuszone pomaga utrzymać wydajność pod obciążeniem. Szeroki zakres napięcia wejściowego zapewnia kompatybilność ze zmiennymi sieciami AC. Pojedyncze wyjście 7,5 V DC o prądzie znamionowym 40 A obsługuje obciążenia wysokoprądowe bez zewnętrznych konwerterów, a format montażu na szynie DIN upraszcza integrację z szafami przemysłowymi i panelami.

Zastosowanie

• Przemysłowe szafy sterownicze i systemy PLC
• Sprzęt i maszyny automatyki
• Wysokoprądowe oświetlenie LED i systemy sterowników LED
• Systemy wbudowane i urządzenia komunikacyjne wymagające napięcia 7,5 V DC
• Zasilanie czujników, siłowników i urządzeń obiektowych w fabrykach

Kluczowe dane techniczne

• Moc wyjściowa: 320 W
• Napięcie wyjściowe: 7,5 V DC
• Maksymalny prąd wyjściowy: 40 A
• Zakres napięcia wejściowego: 88–264 V AC
• Chłodzenie: wymuszone
• Korekcja współczynnika mocy: wbudowany PFC
• Format: zamknięty, montaż na szynie DIN, niski profil 1U
• Wymiary: 115 × 215 × 30 mm
• Zgodność: RoHS

Sposób użycia

Zamontuj urządzenie na standardowej szynie DIN wewnątrz odpowiednio wentylowanej szafy sterowniczej. Podłącz sieć AC w zakresie 88–264 V do zacisków wejściowych, przestrzegając właściwej polaryzacji i prawidłowego uziemienia. Podłącz wyjście 7,5 V DC do obciążenia, zapewniając odpowiedni przekrój przewodów dla prądu do 40 A. Zapewnij odstęp dla przepływu powietrza wokół urządzenia i, jeśli wymaga tego środowisko instalacji, zastosuj dodatkową wentylację wymuszoną lub filtr zapobiegający przedostawaniu się kurzu. Sprawdź napięcie wyjściowe pod obciążeniem i użyj odpowiednich bezpieczników lub wyłączników nadprądowych po stronie wejściowej i wyjściowej, aby zabezpieczyć przed zwarciami i przeciążeniami.

Zalecenia

Aby zapewnić niezawodną długoterminową pracę, eksploatuj urządzenie w zakresie znamionowej temperatury otoczenia i zapewnij wystarczający przepływ powietrza dla chłodzenia wymuszonego. Stosuj odpowiednią ochronę przeciwprzepięciową po stronie wejściowej w środowiskach o niestabilnej sieci. Dobierz przewody i urządzenia zabezpieczające na prąd wyjściowy 40 A i przeprowadzaj okresowe kontrole zacisków pod kątem dokręcenia i korozji.
