Złącze przewodowe EFB Elektronik 37512.1-100

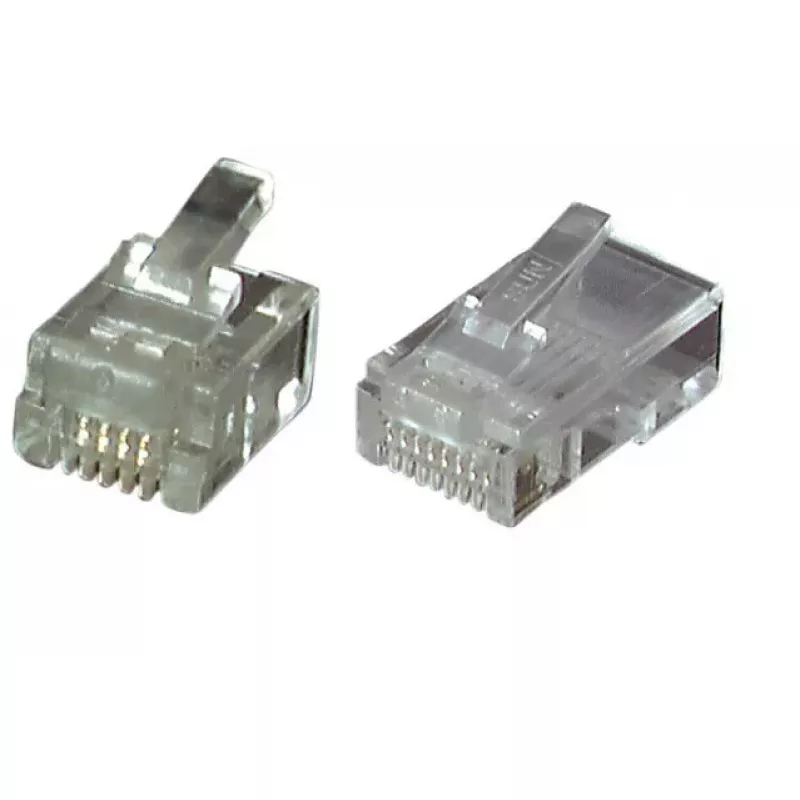

EFB Elektronik 37512.1-100 to przezroczyste złącze modułowe (RJ10, 4P4C) przeznaczone do stosowania z płaskimi kablami U/UTP (UTP). Dostarczane w opakowaniach po 100 sztuk, złącze jest przeznaczone do okablowania połączeń telefonicznych i transmisji danych o niskiej prędkości, gdzie wymagana jest nieekranowana wtyczka modułowa 4-żyłowa. Przezroczysta obudowa umożliwia wizualną kontrolę rozmieszczenia przewodów, co ułatwia prawidłowe zakończenie.

Zalety

Przezroczysta obudowa ułatwia identyfikację kolejności przewodów i prawidłowe wprowadzenie. Kompatybilne ze standardowymi płaskimi kablami telefonicznymi i odpowiednie do typowych zastosowań 4P4C. Dostarczane w opakowaniu 100 sztuk, co wspiera wielokrotne zakończenia i małe serie produkcyjne. Nieekranowana konstrukcja sprawia, że złącze jest proste i ekonomiczne w instalacjach nieekranowanych.

Odpowiednie do

• Słuchawki telefoniczne i krótkie domowe przedłużacze telefoniczne
• Linie danych o niskiej prędkości wymagające połączeń 4P4C
• Naprawa lub montaż płaskich kabli telefonicznych U/UTP (UTP)

Kluczowe specyfikacje

• Typ: Złącze modułowe RJ10 (4P4C), nieekranowane
• Materiał: Przezroczysta obudowa z tworzywa sztucznego
• Typ kabla: Płaski kabel telefoniczny U/UTP (UTP)
• Ilość: 100 sztuk w opakowaniu
• Marka: EFB Elektronik
• MPN: 37512.1-100
• EAN: 4049759133863

Jak używać

Przygotuj płaski kabel, zdejmując zewnętrzną izolację, aby odsłonić cztery żyły i wyrównaj je w wymaganej sekwencji kolorów. Wprowadź żyły całkowicie do złącza, tak aby każdy przewód znalazł się pod odpowiednim stykiem. Użyj kompatybilnego narzędzia do zaciskania przeznaczonego do złączy RJ10/RJ11/RJ12/RJ45 (EFB Elektronik nr art. E-MUC410), aby solidnie zacisnąć złącze. W przypadku innych kompatybilnych narzędzi do zaciskania należy sprawdzić zalecenia producenta.

Zalecenia

Aby uzyskać spójne zakończenia, używaj zalecanego narzędzia do zaciskania (nr art. E-MUC410). Unikaj stosowania tych nieekranowanych złączy w środowiskach o wysokim poziomie zakłóceń elektromagnetycznych; jeśli to konieczne, wybierz alternatywy ekranowane. Przechowuj złącza w suchym miejscu, aby zapobiec zanieczyszczeniu styków.
