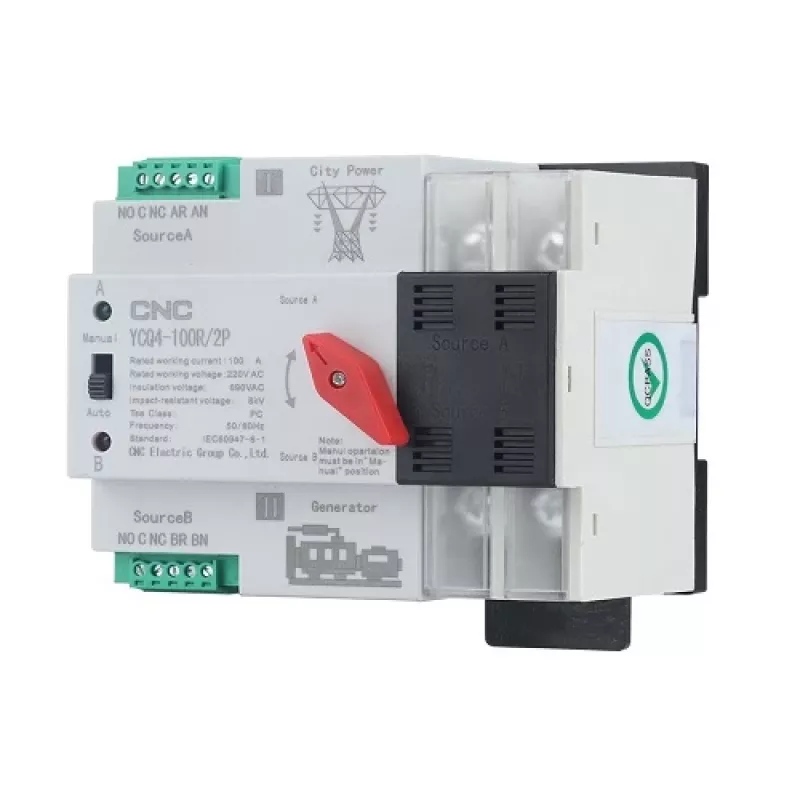

Automatyczny przełącznik zasilania CNC NV822454 2-biegunowy 220 V 100 A

Automatyczny przełącznik zasilania CNC NV822454 to 2-biegunowe urządzenie przełączające przystosowane do napięcia AC 220 V i prądu 100 A, zaprojektowane do automatycznego przełączania obciążenia elektrycznego między dwoma źródłami zasilania w celu zapewnienia nieprzerwanego zasilania. Obsługuje zarówno pracę automatyczną, jak i ręczną, montowany jest na standardowej szynie DIN i spełnia wymagania normy IEC 60947-6-1 dotyczącej rozdzielnic i sterownic niskonapięciowych.

Zalety

CNC NV822454 oferuje kompaktowe wymiary (108 x 96 x 76 mm), niezawodne przełączanie z czasem przełączania poniżej 50 ms oraz znamionowy warunkowy prąd zwarciowy 50 kA. Posiada obwód pomocniczy AC 220 V, jest odpowiedni dla systemów 50/60 Hz oraz zapewnia trwałość mechaniczną 5000 cykli i trwałość elektryczną 2000 cykli. Urządzenie jest lekkie (560 g) i łatwe w montażu na szynie DIN.

Odpowiednie do

• Domowych systemów zasilania rezerwowego
• Lekkich budynków komercyjnych i małych biur
• Sprzętu krytycznego wymagającego ciągłego zasilania
• Zastosowań, w których wymagana jest automatyczna zmiana źródła zasilania

Kluczowe specyfikacje

• Model: CNC NV822454
• Typ: Automatyczny przełącznik zasilania, 2-biegunowy
• Napięcie główne (sterujące): AC 220 V
• Znamionowe napięcie robocze (Ue): AC 400 V
• Prąd znamionowy: 100 A
• Częstotliwość: 50/60 Hz
• Napięcie izolacji (Ui): AC 690 V
• Znamionowy warunkowy prąd zwarciowy: 50 kA
• Zabezpieczenie zwarciowe (bezpiecznik): RT16-00-63A
• Znamionowe napięcie udarowe wytrzymywane: 8 kV
• Czas przełączania styku/roboczy/powrotu/wyłączenia: <50 ms
• Montaż: Szyna DIN
• Wymiary: 108 x 96 x 76 mm
• Trwałość mechaniczna: 5000 cykli; Trwałość elektryczna: 2000 cykli
• Waga: 560 g
• Numer katalogowy producenta (MPN): NV822454
• Marka: CNC
• EAN: 6942034368500

Sposób użycia

Zamontować automatyczny przełącznik zasilania na standardowej szynie DIN w odpowiedniej obudowie i podłączyć oba źródła zasilania oraz obciążenie zgodnie ze schematem połączeń dostarczonym przez producenta. Upewnić się, że napięcie zasilania sterującego (głównego) wynosi AC 220 V dla prawidłowej pracy automatycznej. Po podłączeniu sprawdzić wartości znamionowe bezpieczników (RT16-00-63A) i przeprowadzić testy rozruchowe, aby potwierdzić prawidłowe działanie przełączania i powrotu w trybie automatycznym i ręcznym.

Zalecenia

Zainstalować urządzenie w suchej, wentylowanej szafie elektrycznej i zapewnić, że wszystkie połączenia zostaną wykonane przez wykwalifikowany personel. Stosować odpowiednie zabezpieczenie zwarciowe i przestrzegać wartości znamionowych (100 A, warunkowy prąd zwarciowy 50 kA). Regularnie kontrolować pod kątem zużycia i testować działanie przełączania, aby utrzymać niezawodność.
