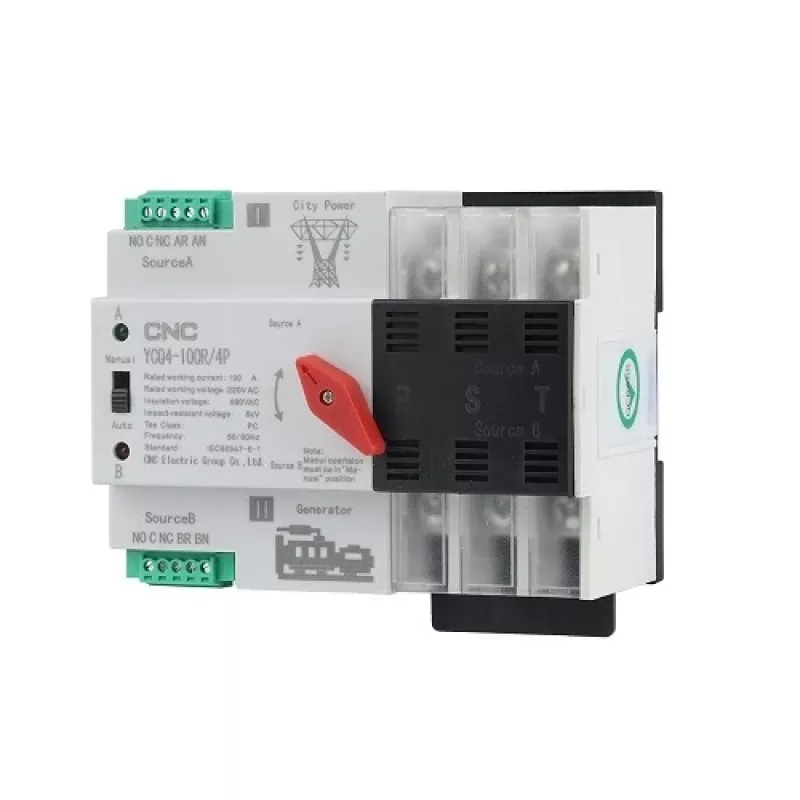

Automatyczny przełącznik zasilania CNC NV822461 3P 220V 100A

Automatyczny przełącznik zasilania CNC NV822461 3P 220V 100A to automatyczny przełącznik źródła zasilania (ATS) do trójfazowych systemów 220 V o prądzie znamionowym 100 A. Urządzenie zapewnia automatyczne przełączanie między dwoma źródłami zasilania, aby utrzymać ciągłość zasilania odbiorów krytycznych, a także może być obsługiwane ręcznie. Kompaktowa konstrukcja przeznaczona do montażu na szynie DIN spełnia wymagania dotyczące rozdzielnic niskiego napięcia zgodnie z normą IEC 60947-6-1 i jest przeznaczona do instalacji, w których wymagane jest nieprzerwane zasilanie.

Zalety

Model CNC NV822461 oferuje niezawodne i szybkie przełączanie z czasem przełączania poniżej 50 ms i nadaje się do systemów 50 Hz i 60 Hz. Wyposażony jest w kompaktową konstrukcję na szynę DIN ułatwiającą instalację, spełnia odpowiednie normy IEC i posiada tryb automatyczny oraz ręczny. Trwałość mechaniczna i znamionowa trwałość elektryczna są podane, co umożliwia przewidywalne planowanie wymiany.

Zastosowanie

• Przemysłowe tablice rozdzielcze wymagające automatycznego przełączania źródła zasilania
• Budynki komercyjne i odbiory krytyczne, gdzie potrzebne jest ciągłe zasilanie
• Integracja z agregatem prądotwórczym i systemy zasilania awaryjnego

Kluczowe parametry techniczne

• Model: CNC NV822461 (Automatyczny przełącznik zasilania)
• Fazy/styki: 3
• Napięcie główne/pomocnicze: AC 220 V
• Prąd znamionowy: 100 A
• Częstotliwość: 50/60 Hz
• Napięcie izolacji (Ui): AC 690 V
• Napięcie znamionowe (Ue): AC 400 V
• Warunkowy prąd zwarciowy: 50 kA
• Zabezpieczenie zwarciowe SCPD (zalecany bezpiecznik): RT16-00-63A
• Znamionowe napięcie udarowe wytrzymywane: 8 kV
• Czas przełączania styków / Czas przełączania roboczego / Czas przełączania powrotnego / Czas wyłączenia: <50 ms
• Montaż: szyna DIN
• Wymiary: 124,8 x 100 x 76 mm
• Trwałość mechaniczna: 5000 cykli
• Trwałość elektryczna: 2000 cykli
• Waga: 608 g
• Gwarancja: 24 miesiące

Sposób użycia

Zamontować ATS na standardowej szynie DIN wewnątrz tablicy rozdzielczej i podłączyć zasilanie trójfazowe oraz źródło rezerwowe zgodnie ze schematem połączeń. Podłączyć zaciski obciążenia do chronionego obwodu. Doprowadzić napięcie AC 220 V do obwodu sterowania/pomocniczego. Przełącznik wykona automatyczne przełączanie między źródłami po wykryciu awarii sieci; możliwa jest obsługa ręczna za pomocą dostarczonego sterowania ręcznego. Przed załączeniem zasilania zweryfikować właściwy dobór bezpiecznika (zalecany RT16-00-63A) oraz upewnić się, że wykonano prawidłowe uziemienie i zainstalowano wymagane zabezpieczenia.

Zalecenia

Przeprowadzić kontrole rozruchowe, w tym testy izolacji, testy funkcjonalne przełączania i weryfikację czasów przełączania. Zaplanować okresowe przeglądy i testy funkcjonalne zgodnie z lokalnymi przepisami i poziomem krytyczności zastosowania. Wymienić urządzenie po osiągnięciu znamionowej trwałości mechanicznej lub elektrycznej albo w przypadku pogorszenia niezawodności przełączania.
