Automatyczny przełącznik źródła zasilania CNC NV822478 4-biegunowy 220 V 100 A

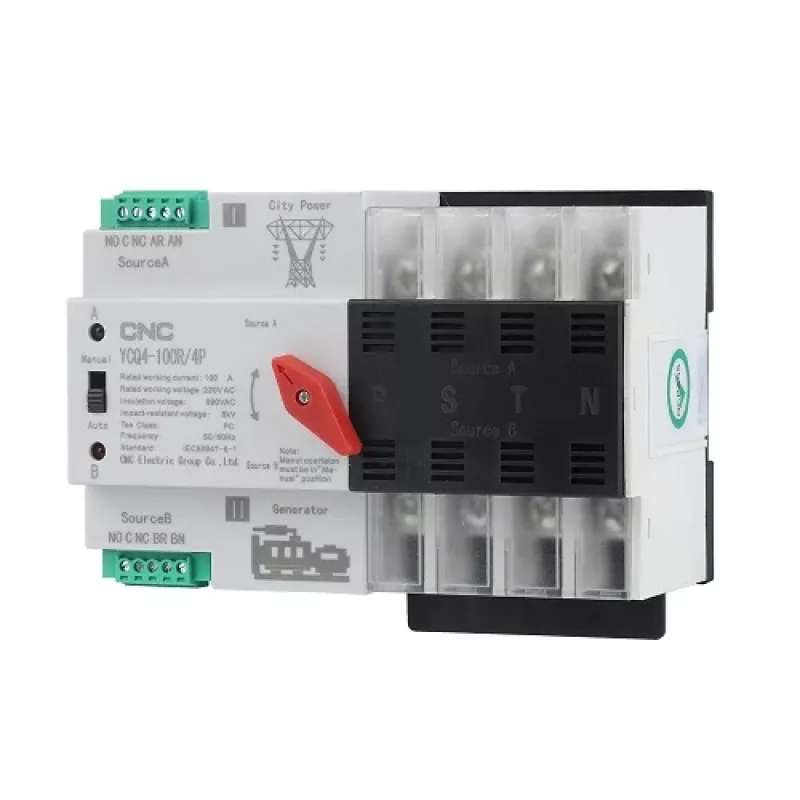

Automatyczny przełącznik źródła zasilania CNC NV822478 to 4-biegunowe urządzenie znamionowe na napięcie AC 220 V i prąd 100 A, przeznaczone do automatycznego przełączania zasilania między dwoma źródłami. Zapewnia szybkie czasy przełączania poniżej 50 ms, obsługuje tryb ręczny i spełnia wymagania normy IEC 60947-6-1 dotyczącej niskonapięciowych rozdzielnic i sterownic. Kompaktowe urządzenie montowane jest na szynie DIN i przeznaczone do sytuacji, w których wymagane jest nieprzerwane zasilanie, np. przełączanie między siecią a agregatem w instalacjach mieszkaniowych lub w małych obiektach komercyjnych.

Zalety

CNC NV822478 oferuje kompaktowe wymiary (100 x 142 x 76 mm), niezawodne przełączanie automatyczne i ręczne oraz krótkie czasy zadziałania styków i przełączania (<50 ms). Wyposażony jest w zestyk 4-biegunowy, napięcie izolacji do AC 690 V, napięcie znamionowe AC 400 V oraz znamionowy warunkowy prąd zwarciowy 50 kA. Montaż upraszcza mocowanie na szynie DIN, a urządzenie spełnia odpowiednie normy IEC dla zastosowań niskonapięciowych.

Zastosowanie

• Automatyczne przełączanie sieć–agregat w domach
• Systemy zasilania awaryjnego w małych obiektach komercyjnych
• Zastosowania wymagające nieprzerwanego zasilania lub szybkiego przełączania źródeł

Kluczowe specyfikacje

• Model: CNC NV822478
• Liczba biegunów: 4
• Napięcie główne (sterujące): AC 220 V
• Prąd znamionowy: 100 A
• Częstotliwość: 50/60 Hz
• Napięcie izolacji (Ui): AC 690 V
• Napięcie znamionowe (Ue): AC 400 V
• Znamionowy warunkowy prąd zwarciowy: 50 kA
• SCPD (bezpiecznik): RT16-00-63A
• Znamionowe napięcie udarowe wytrzymywane: 8 kV
• Czas przełączania styków / Czas przełączania roboczego / Czas przełączania powrotnego / Czas wyłączenia: <50 ms
• Montaż: na szynie DIN
• Wymiary: 100 x 142 x 76 mm
• Trwałość mechaniczna: 5000 cykli
• Trwałość elektryczna: 2000 cykli
• Waga: 656 g
• Gwarancja: 24 miesiące

Sposób użycia

Zamontować automatyczny przełącznik na standardowej szynie DIN w odpowiednio dobranej rozdzielnicy, podłączyć oba źródła zasilania i obciążenie zgodnie ze schematem połączeń oraz doprowadzić napięcie sterujące/główne (AC 220 V) do obwodów głównych i pomocniczych. Po prawidłowym okablowaniu i weryfikacji urządzenie będzie automatycznie przełączać obciążenie między źródłami, gdy zajdzie taka potrzeba; dostępny jest również tryb ręczny do testów lub konserwacji. Przestrzegać wszystkich lokalnych przepisów elektrycznych i odłączyć zasilanie przed wykonywaniem połączeń.

Zalecenia

Stosować odpowiednie zabezpieczenia nadprądowe (bezpieczniki lub wyłączniki) dobrane zgodnie ze specyfikacją SCPD (RT16-00-63A) oraz obciążalnością przewodów instalacji. Sprawdzić, czy parametry zwarciowe i poziomy izolacji są zgodne z instalacją. Planować okresowe przeglądy i testy funkcjonalne, aby potwierdzić prawidłowe działanie przełączania i wydłużyć okres eksploatacji.
