EXR 156 Kathrein Szary

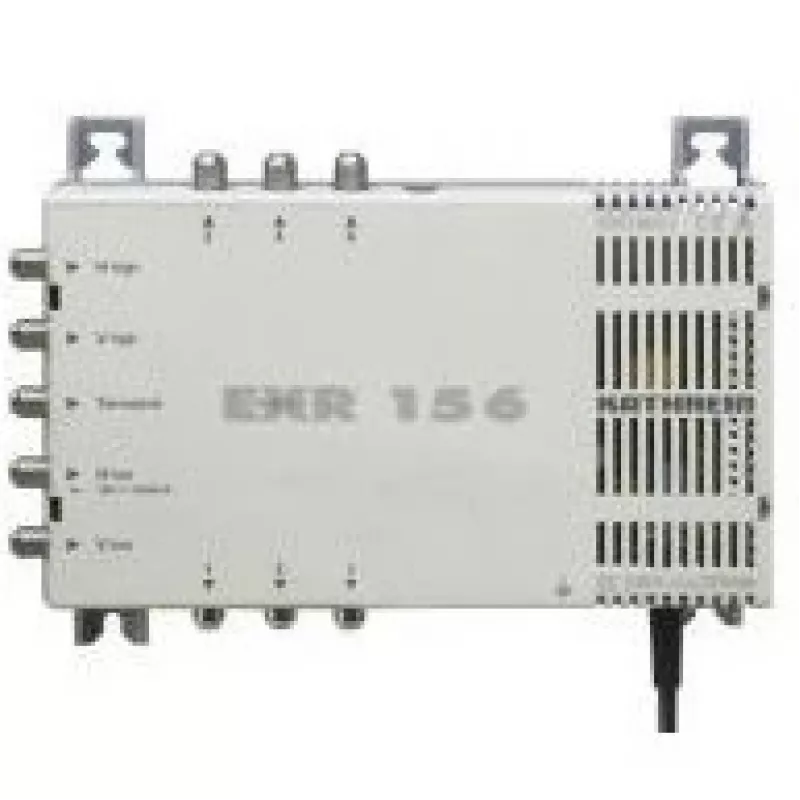

EXR 156 Kathrein Szary to kompaktowy wzmacniacz dystrybucyjny typu multi-switch do dystrybucji naziemnej i satelitarnej telewizji. Obejmuje zakres częstotliwości 47–862 MHz dla sygnałów naziemnych i 950–2150 MHz dla sygnałów satelitarnych, posiada jedno wejście naziemne, cztery wyjścia satelitarne i sześć wyjść podrzędnych, a do połączeń wykorzystuje złącza RF typu F. Urządzenie zawiera zintegrowany zasilacz 18 V / 550 mA i charakteryzuje się niskim poborem prądu wewnętrznego wynoszącym 25 mA.

Zalety

EXR 156 oferuje elastyczne rozdzielanie sygnału w małych i średnich instalacjach, łącząc dystrybucję naziemną i satelitarną w jednej obudowie. Zintegrowany zasilacz upraszcza instalację, dostarczając wymagane napięcie do podłączonych konwerterów LNB anteny satelitarnej, a złącza typu F zapewniają standardowe, niezawodne połączenia RF. Urządzenie jest kompaktowe i lekkie, dzięki czemu nadaje się do instalacji o ograniczonej przestrzeni.

Odpowiedni do

Kluczowe specyfikacje

Sposób użycia

Zainstaluj EXR 156 w suchym, wentylowanym miejscu i podłącz antenę naziemną do wejścia naziemnego, a konwertery LNB anteny satelitarnej do wejść satelitarnych, używając złączy typu F. Podłącz urządzenie do zasilania sieciowego (198–253 V AC), aby zintegrowany zasilacz mógł zapewnić 18 V / 550 mA na wyjściach satelitarnych. Poprowadź sygnały wyjściowe do odbiorników lub tunerów za pomocą kabli koncentrycznych zakończonych złączami F. Sprawdź poziomy sygnału na każdym wyjściu i w razie potrzeby dostosuj wzmocnienie w dalszej części instalacji.

Zalecenia

W celu zapewnienia niezawodnej pracy używaj dobrej jakości kabli koncentrycznych i złączy F, prowadź kable możliwie najkrótszą drogą, a po instalacji wykonaj pomiary poziomu sygnału. Unikaj narażania urządzenia na wilgoć i zapewnij odpowiednią wentylację wokół obudowy.
