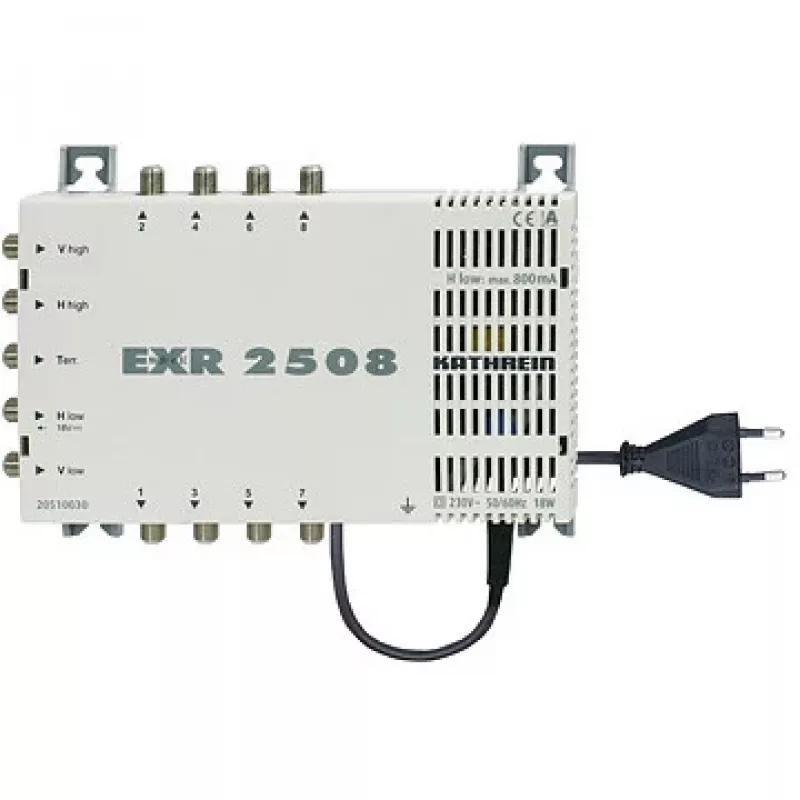

Multiswitch Kathrein EXR 2508 szary

Multiswitch Kathrein EXR 2508 szary dystrybuuje cztery poziomy satelitarne wraz z sygnałami naziemnymi do maksymalnie ośmiu odbiorników. Posiada jedno wejście naziemne i cztery wejścia satelitarne, z ośmioma wyjściami, i działa w zakresie częstotliwości 47–862 MHz. Urządzenie zawiera zintegrowany wzmacniacz i preemfazę w celu kompensacji tłumienia kabla, cechuje się wysoką izolacją między wyjściami i jest przeznaczone do instalacji wewnętrznej. Multiswitch akceptuje zdalne zasilanie na wejściach poziomych niskich i umożliwia odbiór naziemny nawet przy wyłączonych odbiornikach satelitarnych.

Zalety

Multiswitch wymaga tylko jednego kabla koncentrycznego na odbiornik (dwóch dla odbiorników twin) i umożliwia niezależny wybór polaryzacji poziomej/pionowej oraz pasma niskiego/wysokiego na odbiornik dzięki wykorzystaniu sygnałów sterujących 14/18 V i 0/22 kHz przesyłanych kablem koncentrycznym. Wbudowane wzmocnienie utrzymuje niskie tłumienie sygnału satelitarnego, a preemfaza wyrównuje tłumienie na długich trasach kablowych. Pasywne pokrycie pasma naziemnego (5–862 MHz) i wysoka izolacja między wyjściami redukują zakłócenia między odbiornikami. Urządzenie jest kompaktowe i niskoprądowe, pracuje przy napięciu zasilania 198–253 V AC i typowym poborze prądu 20 mA.

Zastosowanie

Kluczowe specyfikacje

Sposób użycia

Podłącz cztery wejścia satelitarne i wejście naziemne do odpowiednich źródeł sygnału. Poprowadź kable koncentryczne od ośmiu wyjść do odbiorników, upewniając się, że złącza typu F są prawidłowo dokręcone. Steruj polaryzacją i pasmem każdego odbiornika za pomocą komend 14/18 V i 0/22 kHz wysyłanych z odbiornika przez kabel koncentryczny. Jeśli wymagane jest zdalne zasilanie, dostarcz napięcie przez wejścia poziome niskie; pozostałe wejścia są beznapięciowe, co zapewnia kompatybilność z systemami sterowania takimi jak UAS 485/585. Zamontuj urządzenie wewnątrz, w suchym, wentylowanym miejscu i przestrzegaj lokalnych przepisów dotyczących podłączenia do sieci zasilającej.

Zalecenia

Dla najlepszej wydajności używaj wysokiej jakości kabla koncentrycznego z prawidłowo zamontowanymi złączami typu F, utrzymuj trasy kablowe tak krótkie, jak to praktyczne, i sprawdź ustawienia odbiornika pod kątem kontroli napięcia i tonu. Przy planowaniu większych systemów kaskadowych należy uwzględnić wzmocnienie wzmacniacza i preemfazę, aby utrzymać odpowiednie poziomy sygnału na najdalszych wyjściach.
