Extralink CAT7 S/FTP indoor twisted pair installation cable 50 m EX.96549

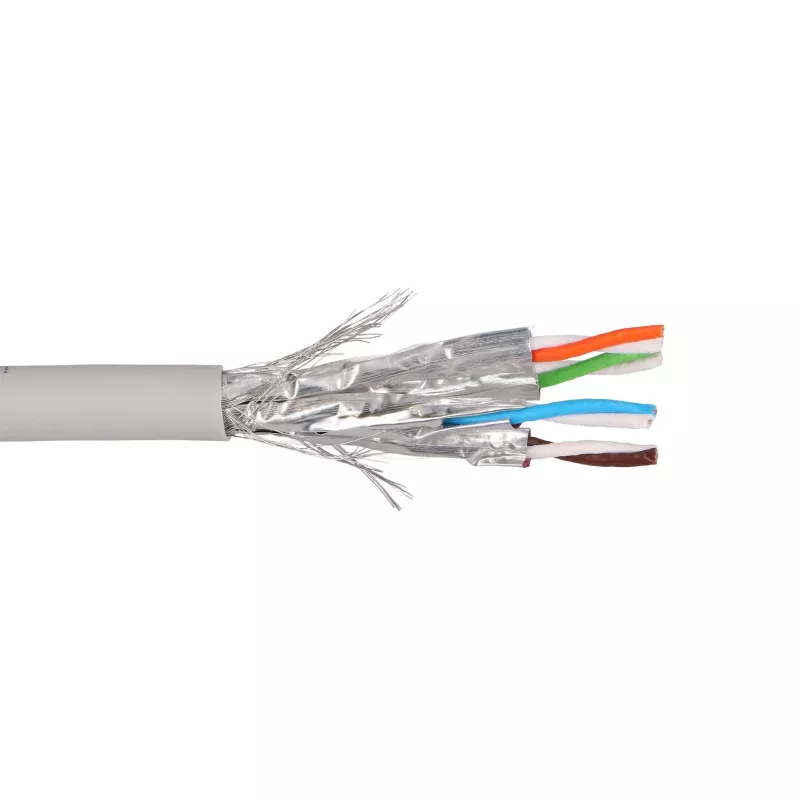

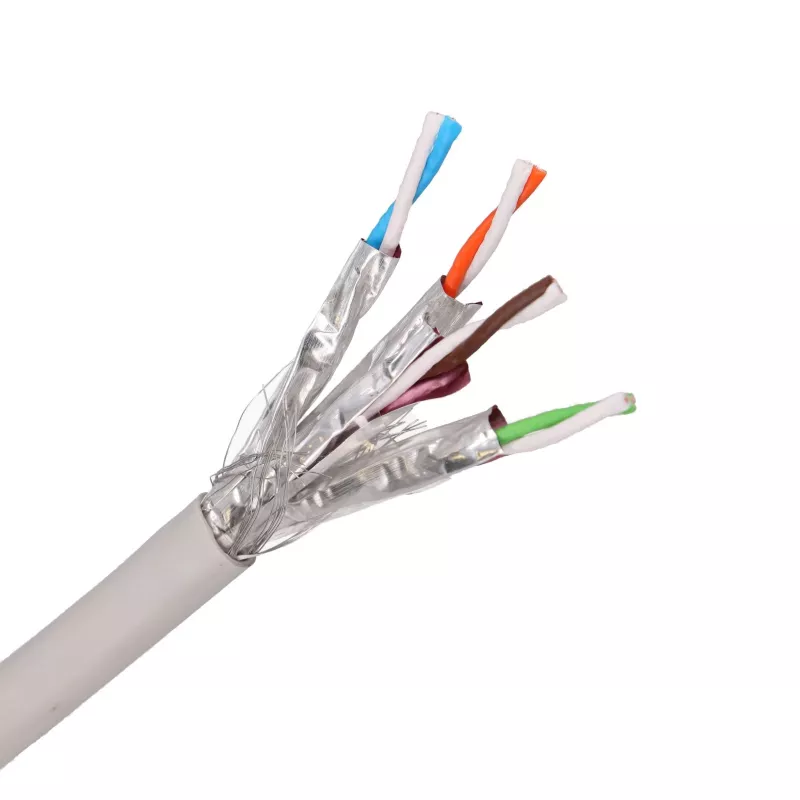

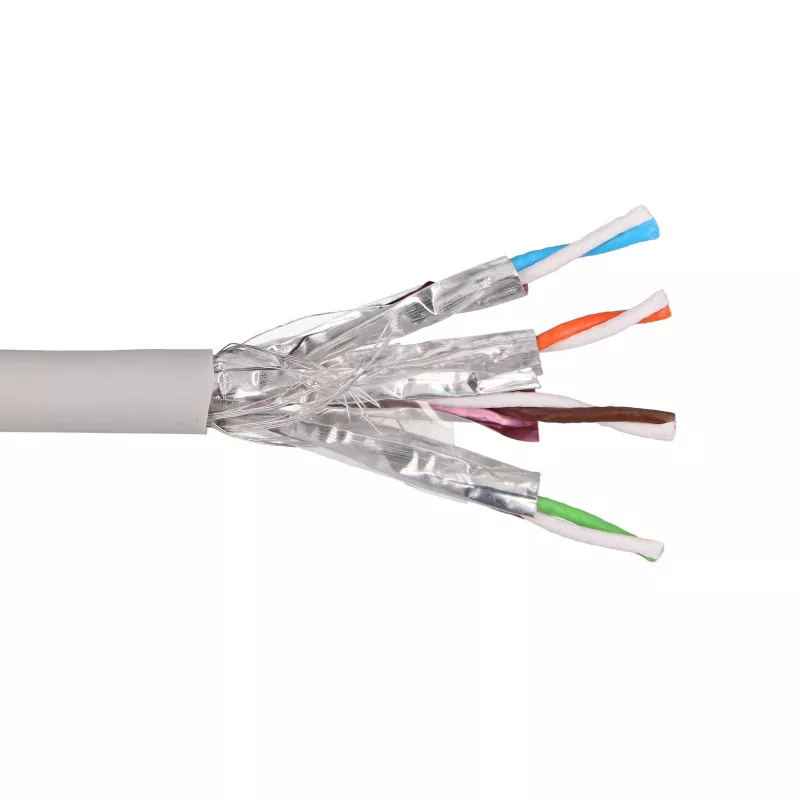

Extralink EX.96549 to kabel instalacyjny kategorii 7 w pełni ekranowany (S/FTP) do użytku wewnętrznego, dostarczany w długości 50 m. Każda z czterech skręconych par jest indywidualnie owinięta folią aluminiową, a cały rdzeń jest zamknięty w ogólnym oplocie wraz z przewodem uziemiającym (drain wire) – konstrukcja definiująca standard S/FTP. Zaprojektowany do stałego okablowania strukturalnego w budynkach, obsługuje 10 Gigabit Ethernet (10GBASE-T) w pełnym paśmie kategorii 7 do 600 MHz i spełnia wymagania klasy F/FA.

Zalety

Połączenie indywidualnie foliowanych par i ogólnego oplotu zapewnia doskonałą ochronę przed przesłuchami zewnętrznymi i zakłóceniami elektromagnetycznymi, co czyni go lepszym wyborem niż kable nieekranowane lub z pojedynczym ekranem w gęstych wiązkach kabli, w pobliżu linii energetycznych i w środowiskach o wysokim poziomie zakłóceń. Lite przewody miedziane utrzymują niską rezystancję DC i stabilną transmisję na całej długości łącza, a trudnopalna powłoka LSZH (Low Smoke Zero Halogen) emituje minimalną ilość dymu i żadnych toksycznych gazów halogenowych w przypadku pożaru, co jest odpowiednie dla biur, budynków użyteczności publicznej i innych pomieszczeń. Kabel jest w pełni kompatybilny wstecz z urządzeniami Cat6A, Cat6 i Cat5e, a długość 50 m jest wygodna do krótkich łączy szkieletowych, okablowania w pojedynczych pomieszczeniach i podłączeń pojedynczych urządzeń bez konieczności zakupu całego bębna instalacyjnego.

Zastosowanie

• Stałe okablowanie strukturalne w biurach, serwerowniach i budynkach komercyjnych
• Łącza 10 Gigabit Ethernet i szybkie połączenia stacji roboczych
• Instalacje narażone na zakłócenia elektromagnetyczne, gęste wiązki lub pobliskie okablowanie energetyczne
• Zasilanie ekranowanych paneli krosowych, gniazd sieciowych i modułów keystone
• Połączenia kamer IP, punktów dostępowych i urządzeń PoE wymagających pełnego ekranowania

Kluczowe specyfikacje

• Marka: Extralink
• Model / MPN: EX.96549
• EAN: 5904960296549
• Standard kabla: Cat7 (kategoria 7), klasa F/FA
• Ekranowanie: S/FTP (każda para foliowana plus ogólny oplot z przewodem uziemiającym)
• Przewód: lita miedź (CU), 23 AWG
• Pary: 4 skręcone pary (8 przewodów)
• Izolacja: PE / HDPE dielektryk
• Powłoka: LSZH (Low Smoke Zero Halogen), do użytku wewnętrznego
• Pasmo: do 600 MHz
• Prędkość transmisji: do 10 Gbit/s (10GBASE-T); również 2.5G/5GBASE-T
• Impedancja charakterystyczna: 100 Ω
• Normy: ISO/IEC 11801, EN 50173-1, IEC 61156-5, EN 50288
• Długość: 50 m

Instrukcja użycia

Poprowadź kabel wzdłuż zaplanowanej trasy, unikając ostrych zagięć poniżej minimalnego promienia gięcia. Przytnij na wymaganą długość, zdejmij powłokę LSZH, odchyl ogólny oplot i podłącz przewód uziemiający do uziemienia w panelu krosowym, następnie rozkręć każdą parę minimalnie i zakończ na ekranowanych modułach keystone Cat6A lub Cat7, panelach krosowych lub wtykach RJ45 zgodnie ze schematem kolorów T568A/T568B. Zachowaj ciągłość ekranowania na całej długości i podłącz ekran do uziemienia w szafie, aby w pełni wykorzystać zalety S/FTP. Po instalacji przetestuj każde łącze certyfikowanym testerem kabli, aby potwierdzić prawidłowe okablowanie i wydajność.

Zalecenia

Aby zapewnić niezawodną pracę 10 Gigabit, utrzymuj pojedyncze odcinki w granicach 100 m kanału, używaj ekranowanych (STP) złączy i gniazd na całej długości łącza oraz uziemij ekran na jednym lub obu końcach zgodnie z przyjętym schematem uziemienia. Zachowaj skręcenie par jak najbliżej punktu zakończenia, unikaj prowadzenia kabla równolegle do linii energetycznych i certyfikuj każdą zainstalowaną trasę zgodnie z ISO/IEC 11801 przed oddaniem do użytku.
