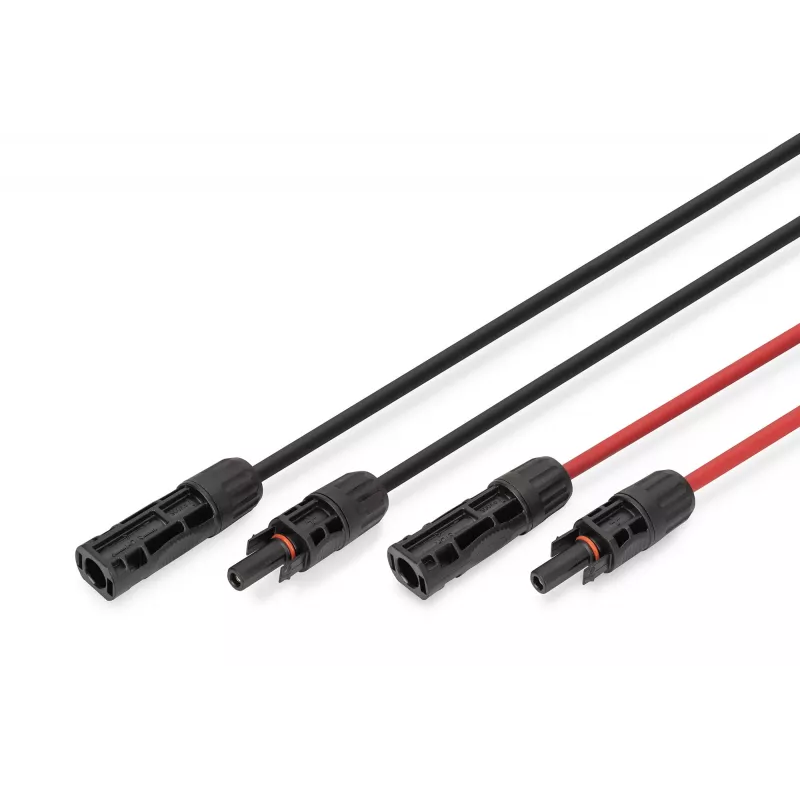

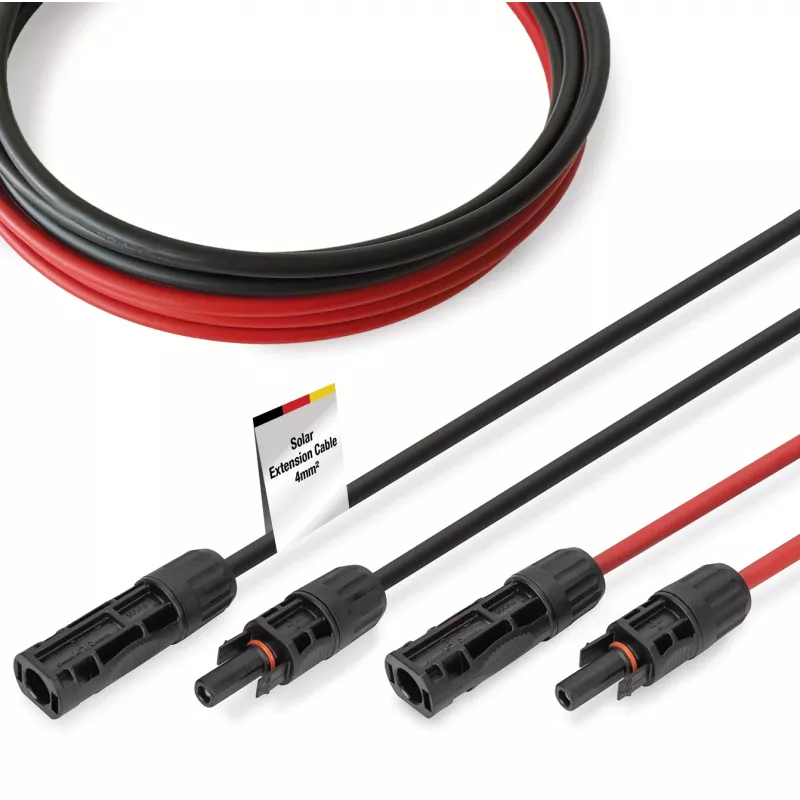

Kabel Digitus DK-SCEC64-0050 4 mm² MC4 5 m Czarny Czerwony

Kabel Digitus DK-SCEC64-0050 4 mm² MC4 5 m Czarny Czerwony to gotowe do użycia przedłużenie kabla solarnego do instalacji fotowoltaicznych wewnątrz i na zewnątrz. Posiada wstępnie zmontowane wtyczkę i gniazdo MC4, cynowany przewód miedziany o przekroju 4 mm², izolację XLPO i niezawodną powłokę odporną na promieniowanie UV, wilgoć, ozon i naprężenia mechaniczne. Przy prądzie znamionowym 30 A i napięciu znamionowym DC do 1500 V kabel nadaje się do łączenia modułów słonecznych, falowników i innych komponentów PV.

Zalety

Wysoką przewodność i ochronę przed korozją zapewniają cynowane przewody miedziane. Wstępnie zmontowane złącza MC4 umożliwiają szybkie i bezpieczne połączenia bez użycia narzędzi. Kabel jest przeznaczony do wysokonapięciowych systemów PV z tolerancją DC do 1500 V i oferuje szeroki zakres temperatur pracy od -40 °C do +85 °C. Powłoka jest trudnopalna zgodnie z UL94 V-0, a konstrukcja zapewnia niską rezystancję styku (≤0,509 Ω), aby zminimalizować straty mocy. Konstrukcja jest odporna na warunki atmosferyczne i trwała do stałego użytku na zewnątrz oraz zgodna z normami CE, EN 50618, EN 60332-1-2 (Eca) i EN 62852:2015.

Nadaje się do

• Łączenia paneli słonecznych w domowych i komercyjnych systemach PV
• Łączenia modułów z falownikami lub skrzynkami łączeniowymi
• Przedłużeń tam, gdzie wymagane jest połączenie MC4 5 m 4 mm²
• Stałych instalacji zewnętrznych wymagających okablowania odpornego na UV i warunki atmosferyczne

Kluczowe specyfikacje

• Długość: 5 m
• Przekrój przewodu: 4 mm²
• Prąd znamionowy: 30 A
• Tolerancja napięcia: do 1500 V DC (również określone 1000 V AC)
• Materiał przewodu: miedź cynowana (TS 56/0,285 ±0,01)
• Średnica przewodu: 2,4 mm
• Materiał izolacji: XLPO
• Materiał powłoki: XLPO (średnica zewnętrzna 5,5 mm ±0,2 mm)
• Średnica izolacji: 3,8 mm ±0,1 mm
• Materiał wtyczki: PPE, PA66, bezhalogenowy
• Zakres temperatur: -40 °C do +85 °C
• Rezystancja styku: ≤0,509 Ω
• Rezystancja izolacji: ≥580 MΩ·km
• Wytrzymałość dielektryczna: AC 6,5 kV / DC 15 kV (5 min)
• Test iskrowy: 7 kV
• Normy i certyfikaty: CE, EN 50618, EN 60332-1-2 (Eca), EN 62852:2015, UL94 V-0
• Kolory: 1x czarny, 1x czerwony
• Połączenia: wtyczka MC4 do gniazda MC4
• Stopień ochrony: IP65/IP68

Sposób użycia

Umieść kabel między modułem słonecznym a falownikiem lub między modułami tak, aby żaden przewód nie był naprężony mechanicznie. Podłącz wstępnie zmontowaną wtyczkę MC4 do pasującego gniazda MC4 modułu lub urządzenia, aż do zablokowania; sprawdź, czy połączenie jest pewne. Poprowadź kabel zgodnie z lokalnymi przepisami instalacyjnymi, unikając ostrych krawędzi i gorących powierzchni. Upewnij się, że polaryzacja jest prawidłowa (czerwony = dodatni, czarny = ujemny) i przymocuj kabel odpowiednimi zaciskami lub opaskami, aby zapobiec przemieszczaniu. Przed uruchomieniem wykonaj kontrolę izolacji i ciągłości zgodnie z obowiązującymi normami.

Zalecenia

Używaj tego kabla 4 mm² MC4 5 m do tras wymagających do 30 A i do 1500 V DC. W przypadku długich tras lub wyższych wymagań prądowych rozważ większe przekroje przewodów. Przechowuj i instaluj kabel z dala od długotrwałego narażenia na ekstremalne rozpuszczalniki lub oleje i przestrzegaj lokalnych przepisów elektrycznych dotyczących instalacji PV i uziemienia.
