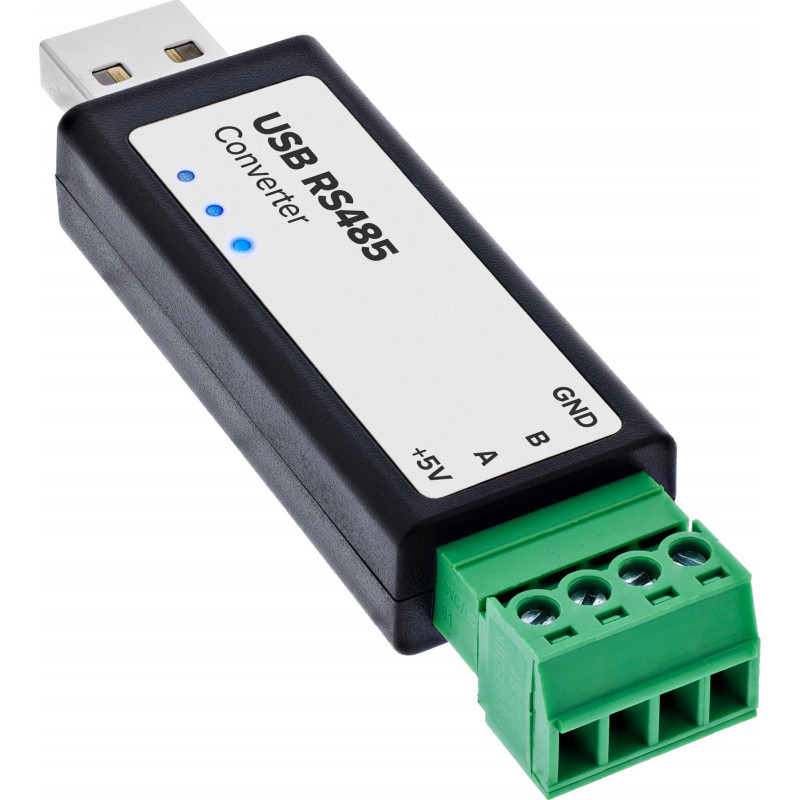

Konwerter USB na RS485 InLine® z chipsetem FTDI

Konwerter USB na RS485 InLine® z chipsetem FTDI łączy komputer z portem USB-A bezpośrednio z urządzeniami i systemami magistrali RS485. Umożliwia niezawodną komunikację szeregową przez wirtualny port COM, pozwalając na korzystanie z istniejącego oprogramowania bez skomplikowanych modyfikacji. Adapter jest odpowiedni do Modbus RTU i innych zastosowań RS485 w automatyce przemysłowej, automatyce budynkowej, technice pomiarowej i sterującej oraz monitorowaniu energii.

Najważniejsze cechy

• Łączy USB-A z urządzeniami i systemami magistrali RS485
• Chipset FTDI FT232RNL zapewniający niezawodną transmisję danych
• Automatyczne przełączanie kierunku sprzętowego dla komunikacji półdupleksowej
• Nie wymaga konfiguracji przez sygnały RTS/CTS ani polecenia programowe
• Zintegrowany rezystor terminujący 120 Ω redukuje odbicia sygnału
• Ochrona ESD, diody ochronne i bezpieczniki resetowalne
• Wyjście 5 V zasilane z USB do 400 mA dla urządzeń o niskim poborze prądu
• Wskaźniki stanu: PWR, TXD, RXD

Specyfikacja

• Marka: InLine
• MPN: 33307C
• Typ produktu: adapter USB na RS485
• Typ interfejsu szeregowego: RS-485
• Chipset: FTDI FT232RNL
• Złącze hosta: USB-A męskie
• Złącze urządzenia: terminal śrubowy RS485
• Przypisanie pinów: GND, A, B, +5 V
• Prędkość transmisji: od 300 do 512 000 bps
• Tryb transmisji: półdupleks z automatycznym przełączaniem kierunku
• Maksymalna długość kabla RS485: do ok. 1,2 km
• Maksymalna długość kabla USB: do ok. 5 m
• Uczestnicy magistrali: do 32 urządzeń na segment magistrali
• Rezystor terminujący: zintegrowany 120 Ω
• Wyjście +5 V: zasilane z USB, maks. 400 mA
• Ochrona USB: bezpiecznik PTC 200 mA, ochrona ESD
• Ochrona RS485: diody ochronne, bezpiecznik resetowalny
• Wskaźniki stanu: PWR, TXD, RXD
• Obsługiwane systemy operacyjne: Windows XP/7/8/8.1/10/11, Linux, macOS, Android, Windows CE
• Temperatura pracy: od -40 °C do +85 °C
• Wilgotność: od 5 % do 95 % RH, bez kondensacji
• Kraj pochodzenia: Chiny
• Numer taryfy celnej: 8536699099
