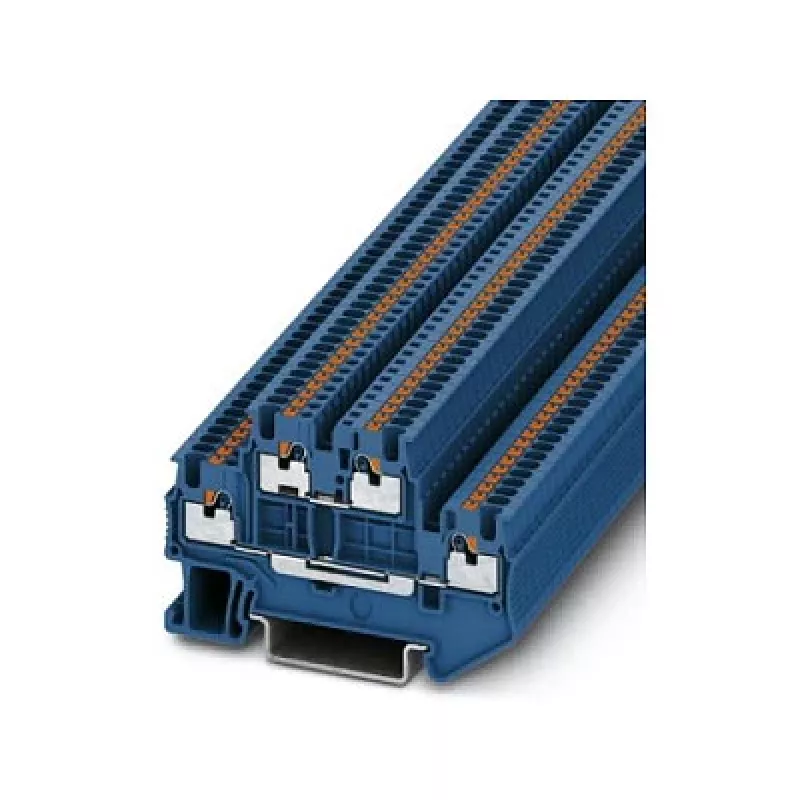

Phoenix 3208524 PTTB 1,5/S BU Dwupoziomowa listwa zaciskowa typu push-in, niebieska

Przy prądzie znamionowym 17,5 A i napięciu znamionowym 500 V ta dwupoziomowa listwa zaciskowa obsługuje wymagające zadania w zakresie sterowania przemysłowego i rozdziału energii w kompaktowej szerokości 3,5 mm. Technologia połączeń push-in umożliwia okablowanie bez użycia narzędzi dla przewodów litych i elastycznych do 1,5 mm², znacznie skracając czas instalacji.

Przegląd

Phoenix Contact PTTB 1,5/S BU to dwupoziomowa listwa zaciskowa z czterema punktami połączeń push-in, przeznaczona do montażu na szynie DIN NS 35/7,5 lub NS 35/15. Niebieska obudowa z poliamidu spełnia normę palności UL 94 V0, zapewniając bezpieczeństwo w budowie szaf sterowniczych i okablowaniu maszyn. Listwa jest przystosowana do stopnia zanieczyszczenia 3 i kategorii przepięciowej III, co czyni ją odpowiednią do trudnych warunków przemysłowych.

Co wyróżnia ten produkt

• Zaciski push-in: bez narzędzi dla przewodów litych lub z końcówkami, skracające czas okablowania nawet o 50%.
• Konstrukcja dwupoziomowa: dwa niezależne poziomy potencjałów w jednym module o szerokości 3,5 mm, oszczędzając miejsce na szynie DIN.
• Szeroki zakres temperatur: praca od -60 °C do 105 °C, odpowiednia do ekstremalnych warunków.
• Wysoka gęstość prądu: 17,5 A na poziom przy izolacji 500 V, idealna do obwodów sterowania i dystrybucji sygnałów.
• Wytrzymała obudowa: poliamid PA 6.6, bezhalogenowy, z klasą palności V0 dla lepszej ochrony przeciwpożarowej.

Dane techniczne

• Technologia połączeń: Push-in
• Liczba poziomów: 2
• Liczba połączeń: 4
• Przekrój znamionowy: 1,5 mm²
• Przekrój przewodu litego: 0,14 mm² – 1,5 mm²
• Przekrój przewodu elastycznego: 0,14 mm² – 1,5 mm²
• Długość odizolowania: 8 mm – 10 mm
• Napięcie znamionowe (IEC): 500 V
• Prąd znamionowy (IEC): 17,5 A
• Typ montażu: szyna DIN (NS 35/7,5, NS 35/15)
• Materiał izolacyjny: PA (poliamid)
• Klasa palności: V0 (UL 94)
• Temperatura pracy: -60 °C do 105 °C
• Stopień zanieczyszczenia: 3
• Kategoria przepięciowa: III
• Szerokość: 3,5 mm
• Długość: 65,8 mm
• Wysokość (na NS 35/7,5): 42,5 mm

Nasza ocena

PTTB 1,5/S BU łączy wysoką wydajność elektryczną z oszczędzającą miejsce konstrukcją dwupoziomową i okablowaniem push-in bez użycia narzędzi. To niezawodny wybór do szaf sterowniczych, interfejsów PLC i automatyki przemysłowej, gdzie liczą się gęstość i szybkość.
