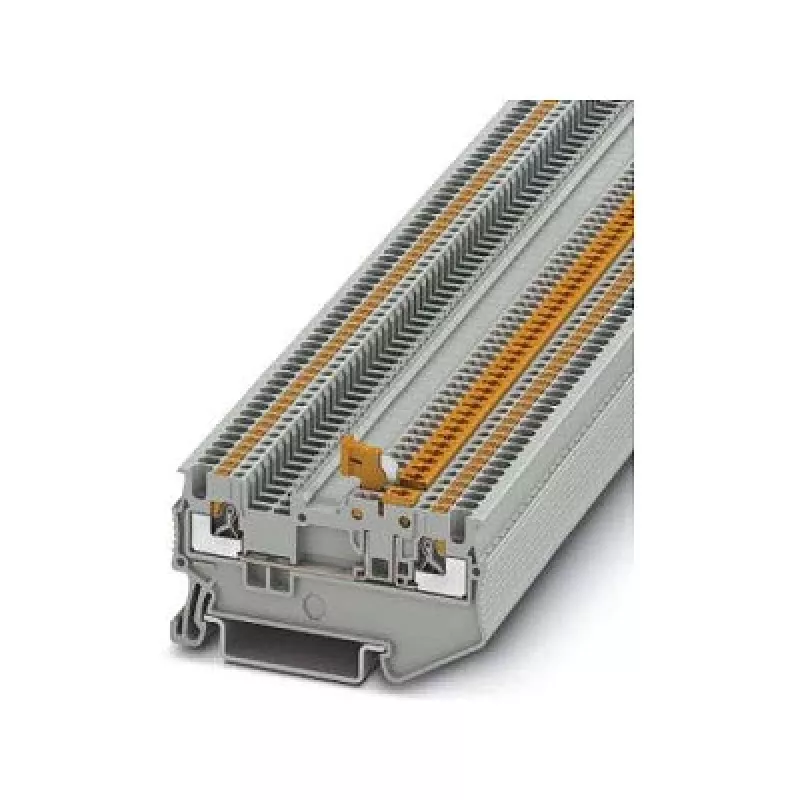

Phoenix 3210301 PT 1,5/S-MT Rozłącznik nożowy listwa zaciskowa, Push-in, 1,5 mm², szary

W szafach sterowniczych i rozdzielnicach bezpieczne odłączanie obwodów jest niezbędne podczas konserwacji i rozwiązywania problemów. Rozłącznik nożowy listwa zaciskowa Phoenix 3210301 PT 1,5/S-MT zapewnia kompaktowe rozwiązanie bez użycia narzędzi do odłączania linii sygnałowych i zasilających bez ponownego okablowania. Technologia połączeń push-in umożliwia bezpośrednie wprowadzanie przewodów litych lub linkowych, skracając czas instalacji i zapewniając odporne na wibracje połączenia.

Dla kogo jest przeznaczony

Ta listwa zaciskowa jest idealna dla producentów szaf sterowniczych, producentów maszyn i techników utrzymania ruchu, którzy potrzebują niezawodnej izolacji obwodów w przemysłowych systemach sterowania, automatyce budynkowej lub technice procesowej. Sprawdza się w zastosowaniach, w których przestrzeń jest ograniczona, ale wydajność nie może być zagrożona.

Główne cechy

• Funkcja rozłącznika nożowego umożliwia szybkie rozdzielenie obwodu za pomocą standardowego śrubokręta
• Połączenie push-in do okablowania bez użycia narzędzi dla przewodów litych i linkowych
• Przeznaczony do 500 V i 17,5 A, odpowiedni do szerokiego zakresu obwodów sygnałowych i niskiego napięcia
• Kompaktowa konstrukcja o przekroju znamionowym 1,5 mm², idealna do gęstych zestawów na szynie DIN
• Szara obudowa z poliamidu, bezhalogenowa i trudnopalna (UL 94 V0)
• Montaż na standardowych szynach DIN NS 35/7,5 lub NS 35/15

Specyfikacje

• Typ: Rozłącznik nożowy listwa zaciskowa
• Metoda połączenia: Push-in
• Liczba pozycji: 2
• Liczba poziomów: 1
• Przekrój znamionowy: 1,5 mm²
• Napięcie znamionowe (IEC): 500 V
• Prąd znamionowy (IEC): 17,5 A
• Znamionowe napięcie udarowe: 6 kV
• Materiał izolacyjny: Poliamid (PA)
• Kolor: Szary
• Typ montażu: Szyna DIN NS 35/7,5, NS 35/15
• Przekrój przewodu litego: 0,14 – 1,5 mm²
• Przekrój przewodu linkowego: 0,14 – 1,5 mm²
• Rozmiar AWG: 26 – 16
• Długość zdejmowania izolacji: 8 – 10 mm
• Temperatura pracy: -60 °C do 105 °C
• Klasa palności: UL 94 V0
• Stopień zanieczyszczenia: 3

Wskazówki

Aby uzyskać niezawodne połączenia push-in, należy używać przewodów z końcówkami tulejkowymi lub upewnić się, że przewody linkowe są mocno skręcone przed włożeniem. Aby rozłączyć obwód, włóż śrubokręt w przeznaczony do tego otwór i dźwignij styk nożowy. Przed użyciem funkcji rozłączania należy zawsze sprawdzić, czy obwód jest odłączony od napięcia.
