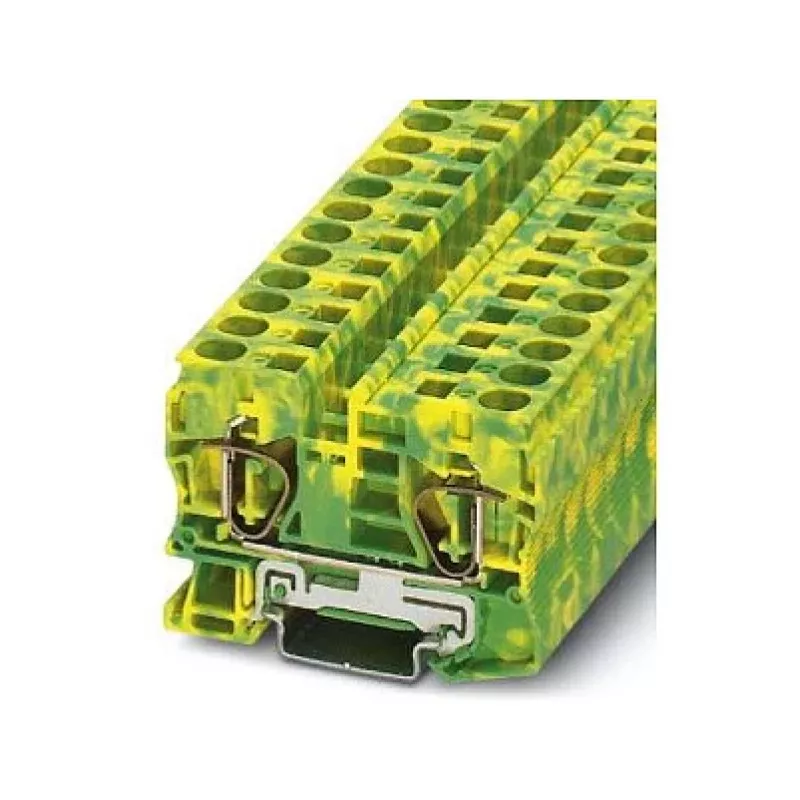

Phoenix Contact ST 10-PE Zacisk uziemiający, połączenie sprężynowe, 10 mm², zielono-żółty

Phoenix Contact ST 10-PE to wysokiej jakości zacisk uziemiający przeznaczony do niezawodnego uziemienia w przemysłowych systemach sterowania. Dzięki metodzie połączenia sprężynowego zapewnia szybkie okablowanie bez użycia narzędzi oraz bezpieczne, odporne na wibracje połączenie. Zielono-żółty kolor jednoznacznie identyfikuje go jako zacisk przewodu ochronnego, zgodny z międzynarodowymi normami.

Zalety

Technologia sprężynowa skraca czas instalacji i eliminuje konieczność okresowego dokręcania. Kompaktowa konstrukcja oszczędza miejsce na szynie DIN, jednocześnie umożliwiając podłączenie przewodów o przekroju do 16 mm² litego lub 10 mm² linkowego. Obudowa z poliamidu o klasie palności V0 zapewnia bezpieczeństwo w wymagających środowiskach.

Zastosowanie

• Przemysłowe szafy sterownicze
• Systemy automatyki budynkowej
• Rozdzielnice energetyczne
• Połączenia ochronne (PE)

Kluczowe specyfikacje

• Metoda połączenia: sprężynowa
• Przekrój znamionowy: 10 mm²
• Liczba przyłączy: 2
• Liczba pozycji: 1
• Sposób montażu: szyna DIN NS 35/7,5, NS 35/15
• Materiał izolacyjny: PA (poliamid)
• Klasa palności: UL 94 V0
• Przekrój przewodu litego: 0,5 mm² – 16 mm²
• Przekrój przewodu linkowego: 0,5 mm² – 10 mm²
• Zakres AWG: 20 – 6
• Długość odizolowania: 12 mm
• Znamionowe napięcie udarowe: 8 kV
• Kategoria przepięciowa: III
• Stopień zanieczyszczenia: 3
• Temperatura pracy: -60 °C do 105 °C

Zalecenia

Dla optymalnej wydajności należy stosować zestawy tulejek kablowych i znaczniki firmy Phoenix Contact. Zapewnić prawidłowy montaż na szynie DIN oraz przestrzegać określonej długości odizolowania w celu uzyskania niezawodnego styku sprężynowego.
