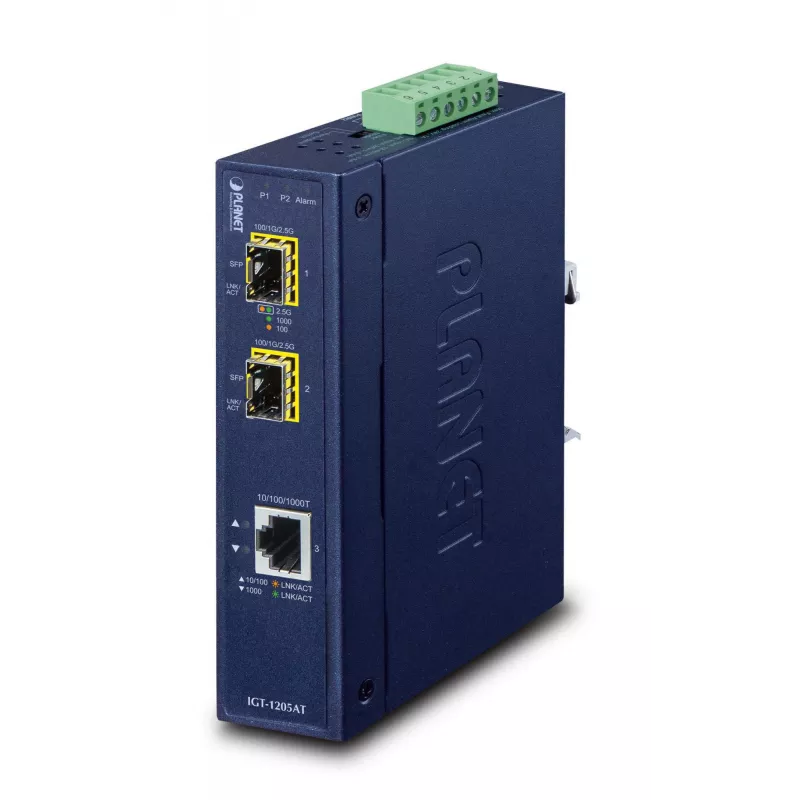

Przemysłowy konwerter mediów sieciowych PLANET IGT-1205AT — Gigabit SFP 2-światłowodowy, 1x RJ-45, 10/100/1000 Mbps, 12–48V, szyna DIN, IP30

PLANET IGT-1205AT to przemysłowy konwerter mediów Gigabit zaprojektowany do rozszerzania sieci Ethernet przez światłowód w trudnych warunkach. Urządzenie oferuje jeden port miedziany 10/100/1000BASE-T RJ45 oraz dwa interfejsy światłowodowe SFP obsługujące transceivery 100/1000/2500BASE-X, zamknięte w metalowej obudowie IP30 z redundantnymi wejściami zasilania i zakresem temperatury pracy od -40 do 75 °C.

Zalety

IGT-1205AT zapewnia nieblokującą wydajność na poziomie prędkości łącza oraz elastyczne opcje łączy światłowodowych w górę, które wydłużają odległość łącza od krótkich łączy wielomodowych do dziesiątek kilometrów na światłowodzie jednomodowym. Jego dwa porty SFP można skonfigurować jako pracę w trybie przełącznika 3-portowego lub redundantny tryb 2-portowy z szybką redundancją światłowodową, zapewniając przełączanie store-and-forward. Wytrzymała obudowa IP30, szeroki zakres temperatur pracy i wiele opcji montażu wspierają instalację w zastosowaniach przemysłowych, przydrożnych i monitoringu. Podwójne wejścia zasilania i obsługa szerokiego napięcia zwiększają niezawodność w krytycznych aplikacjach.

Zastosowanie

• Przemysłowe rozszerzenie Ethernet między budynkami a sterowniami
• Szkieletowe łącza systemów monitoringu IP
• Automatyka fabryczna i sieci sterowania procesami
• Szafy przydrożne i systemy kontroli ruchu
• Wszelkie instalacje o ograniczonej przestrzeni wymagające montażu na szynie DIN lub ścianie

Kluczowe specyfikacje

• Porty: 1 × 10/100/1000BASE-T RJ45, 2 × SFP (kompatybilne z 100/1000/2500BASE-X)
• Maksymalna szybkość transmisji danych: do 1000 Mbit/s (Gigabit Ethernet)
• Odległość światłowodowa: wielomodowa do 300 m (w zależności od Fast/Gigabit), jednomodowa do 20/40/80/120 km w zależności od transceivera
• Temperatura pracy: -40 do 75 °C
• Zasilanie: podwójne wejścia DC, obsługa szerokiego napięcia (12–48 V DC lub 24 V AC), typowy pobór mocy 4,8 W
• Obudowa: metalowa IP30; waga ok. 0,412 kg

Jak używać

Zamontuj IGT-1205AT na szynie DIN lub przymocuj do ściany w wentylowanej obudowie. Włóż odpowiednie transceivery SFP do dwóch gniazd światłowodowych zgodnie z wymaganą odległością i typem światłowodu, a następnie podłącz miedziany port RJ45 do lokalnego urządzenia Ethernet. Użyj wbudowanego przełącznika DIP, aby wybrać tryb przełącznika Ethernet (store-and-forward) lub redundantny tryb 2-portowy z automatycznym przełączaniem awaryjnym. Podłącz redundantne wejścia zasilania do oddzielnych źródeł zasilania, aby zapewnić ciągłość pracy.

Zalecenia

W przypadku niezawodnych łączy dalekiego zasięgu wybierz transceivery SFP jednomodowe dopasowane do wymaganego odcinka i zweryfikuj budżet mocy optycznej. W krytycznych aplikacjach włącz redundantny tryb światłowodowy i używaj oddzielnych źródeł zasilania dla dwóch wejść DC. Zapewnij prawidłowe uziemienie i zainstaluj urządzenie w miejscu o określonym zakresie temperatur.
