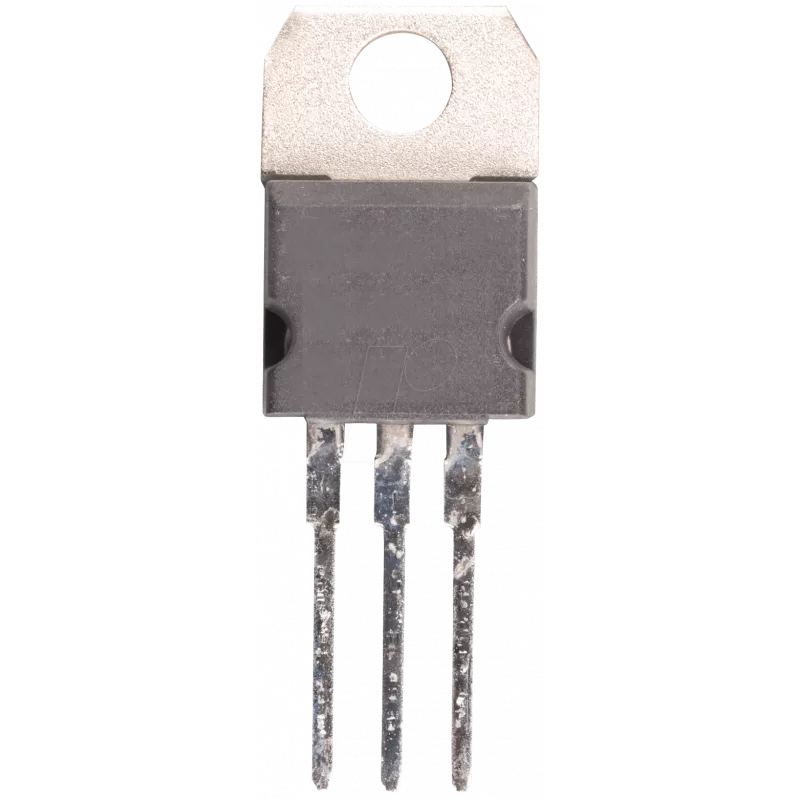

Regulator napięcia LDO Texas Instruments LM1084 IT3.3 — stałe 3,3 V, niskostratny, TO-220

Texas Instruments LM1084 IT3.3 to liniowy regulator napięcia o niskim spadku napięcia (LDO) zapewniający stałe napięcie wyjściowe 3,3 V w obudowie TO-220. Został zaprojektowany do dostarczania stabilnego napięcia 3,3 V dla układów cyfrowych, mikrokontrolerów i systemów wbudowanych, gdzie wymagany jest kompaktowy regulator montowany na płytce drukowanej o niskim spadku napięcia. Urządzenie oferuje proste rozwiązanie do zasilania podsystemów 3,3 V podczas prototypowania i w produkcyjnych płytkach PCB, łącząc wydajność cieplną obudowy TO-220 z przewidywalnym zachowaniem stałonapięciowego LDO.

Zalety

LM1084 IT3.3 oferuje niskie napięcie spadku dla lepszego marginesu w aplikacjach z ograniczoną różnicą napięć wejście-wyjście, niezawodną stałą regulację 3,3 V dla spójnej wydajności poziomów logicznych oraz korzyści z rozpraszania ciepła obudowy TO-220 przy wyższych prądach obciążenia. Proste wymagania dotyczące zewnętrznych komponentów i stabilne napięcie wyjściowe w typowych warunkach obciążenia sprawiają, że nadaje się do kompaktowych układów zasilania i zastępowania przetwornic impulsowych na poziomie płytki, gdy pożądany jest niski poziom szumów.

Zastosowanie

• Zasilanie mikrokontrolerów i układów cyfrowych wymagających napięcia 3,3 V
• Systemy wbudowane i komputery jednopłytkowe podczas prototypowania i produkcji
• Regulacja napięcia na płytce dla czujników, modułów front-end RF i niskoszumnych układów analogowych
• Naprawa i modernizacja istniejących szyn 3,3 V na płytkach PCB

Kluczowe specyfikacje

• Napięcie wyjściowe: stałe 3,3 V
• Typ regulatora: liniowy niskostratny (LDO)
• Obudowa: przewlekana TO-220 dla lepszej wydajności cieplnej
• Typowe zastosowanie: regulacja na poziomie płytki z pojedynczego zasilania dla obciążeń cyfrowych i analogowych
• Niska charakterystyka spadku napięcia minimalizująca wymagane napięcie wejściowe powyżej 3,3 V

Sposób użycia

Zainstaluj LM1084 w miejscu na płytce przewidzianym dla obudowy TO-220 lub zamocuj go do odpowiedniego radiatora, gdy spodziewane są wyższe prądy obciążenia lub dłuższy czas pracy. Zapewnij zalecane kondensatory wejściowe i wyjściowe blisko wyprowadzeń układu, aby zagwarantować stabilność regulatora i zmniejszyć szumy wyjściowe; postępuj zgodnie z typami i wartościami kondensatorów podanymi w arkuszu danych urządzenia. Podłącz nieregulowane napięcie wejściowe do pinu wejściowego, masę do pinu wspólnego, a regulowane 3,3 V pobieraj z pinu wyjściowego. Przestrzegaj maksymalnego napięcia wejściowego i limitów rozpraszania ciepła, aby uniknąć przegrzania.

Zalecenia

Używaj kondensatorów o niskim ESR na wyjściu, zgodnie ze specyfikacją w arkuszu danych, i umieść je blisko pinów regulatora. W przypadku obciążeń o znacznym poborze prądu, przymocuj wypustkę TO-220 do radiatora lub obszaru płytki o dobrej przewodności cieplnej i zapewnij odpowiednią wentylację. Sprawdź margines napięcia wejściowego, aby utrzymać wymagany zapas spadku napięcia w najgorszych warunkach.
