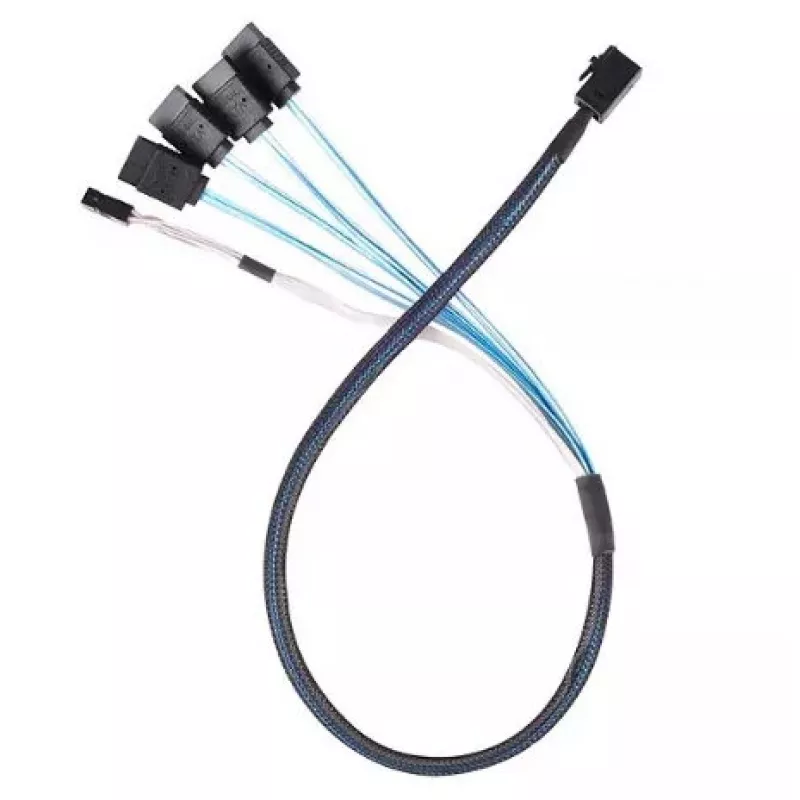

SILVERSTONE kabel SAS na 4×SATA CPS05-RE 0,6 m SFF-8643 na 4×7-pin SATA

Kabel SILVERSTONE CPS05-RE Mini SAS SFF-8643 na 4×SATA 7-pin, 0,6 m to specjalistyczny kabel rozgałęziający, który przekształca pojedynczy port Mini SAS HD SFF-8643 w cztery niezależne złącza SATA 7-pin. Kabel jest zgodny ze specyfikacją SAS 3.0, zapewniając do 12 Gb/s na linię i kompleksowe rozwiązanie do podłączania wielu dysków HDD lub SSD w serwerach, obudowach pamięci masowej i konfiguracjach adapterów RAID. Długość 600 mm i pleciony oplot klasy przemysłowej zaprojektowano z myślą o kompaktowym prowadzeniu kabli przy zachowaniu ochrony mechanicznej i ekranowania elektromagnetycznego.

Zalety

CPS05-RE obsługuje prędkości SAS 3.0 (12 Gb/s na linię) i wykorzystuje grube, ekranowane złącze Mini‑SAS SFF-8643 w połączeniu z czterema wtykami SATA 7‑pin, aby zapewnić niezawodny przepływ danych. Dołączono połączenie pasma bocznego (SGPIO) do sygnalizacji stanu i monitorowania aktywności napędów w kompatybilnych płytach montażowych i obudowach. Solidna konstrukcja złączy i cztery niezależne linie zapewniają stabilną wydajność podczas ciągłej pracy serwera lub stacji roboczej. Długość 0,6 m zapewnia równowagę między zasięgiem a zarządzaniem kablami w kompaktowych konstrukcjach.

Zastosowanie

• Podłączanie wielu dysków SATA HDD lub SSD do portu Mini‑SAS SFF-8643 w kontrolerach RAID lub adapterach hosta
• Wewnętrzne prowadzenie kabli w serwerach montowanych w szafie rack i obudowach pamięci masowej
• Konfiguracje stacji roboczych wymagające rozgałęzienia z pojedynczego portu Mini‑SAS HD
• Wymiana lub modernizacja istniejących połączeń rozgałęziających Mini‑SAS na SATA

Kluczowe specyfikacje

• Złącze A: Mini‑SAS HD SFF‑8643 (36-pin)
• Złącze B: 4 × wtyki SATA 7‑pin
• Obsługiwany standard: SAS 3.0 (12 Gb/s na linię)
• Linie: 4 niezależne linie danych
• Długość kabla: 600 mm (0,6 m)
• Ekranowanie: pleciony/oplot klasy przemysłowej z ekranowanymi przewodami
• Pasmo boczne: obsługa sygnału SGPIO/pasma bocznego do monitorowania aktywności i stanu napędów

Sposób użycia

Podłącz złącze Mini‑SAS SFF‑8643 do docelowego portu w kontrolerze RAID, adapterze hosta lub płycie montażowej, upewniając się, że zatrzask jest prawidłowo zamocowany. Poprowadź kabel 0,6 m wewnątrz obudowy, unikając ostrych zagięć i nadmiernego naprężenia, a następnie podłącz każdą wtyczkę SATA 7‑pin do gniazd poszczególnych urządzeń SATA w dyskach HDD lub SSD. Sprawdź kompatybilność okablowania pasma bocznego/SGPIO z płytą montażową lub obudową, jeśli wymagane są wskaźniki aktywności napędów i raportowanie stanu. Urządzenia zasilaj oddzielnie za pomocą zasilacza systemowego, ponieważ ten kabel przesyła tylko sygnały danych.

Zalecenia

Aby zapewnić niezawodne działanie, unikaj ostrych zagięć i miejsc o wysokim nacisku podczas prowadzenia kabla; utrzymuj łagodne łuki i mocuj opaskami kablowymi, nie zaciskając ich zbyt mocno. Przed wdrożeniem potwierdź kompatybilność sygnałów SGPIO z obudową lub płytą montażową i używaj kabla wyłącznie w przeznaczonym do tego środowisku wewnętrznym serwerów i systemów pamięci masowej, aby zachować integralność ekranowania i złączy.
