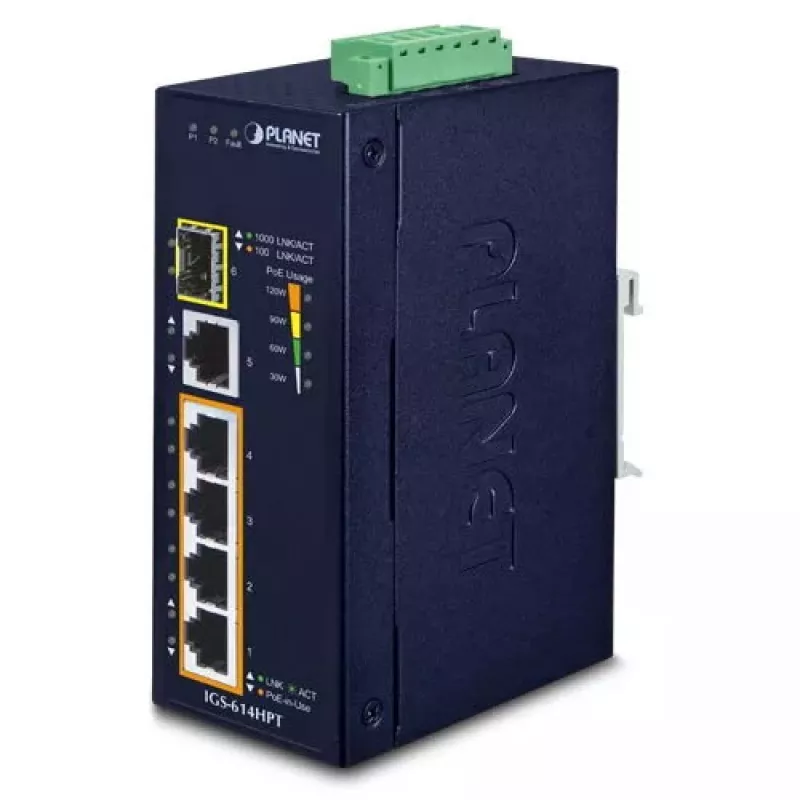

Unmanaged Switch PLANET IGS-614HPT

PLANET IGS-614HPT to niezarządzalny przemysłowy przełącznik Gigabit Ethernet PoE+ na szynę DIN, zaprojektowany do zastosowań w automatyce i transporcie. Zapewnia cztery porty IEEE 802.3at PoE+ 10/100/1000BASE-T, jeden dodatkowy port uplink RJ45 10/100/1000BASE-T oraz jedno gniazdo SFP 100/1000BASE-X do uplinku światłowodowego. Obudowa metalowa IP40 z szerokim zakresem temperatur pracy i redundantnymi wejściami zasilania – IGS-614HPT dostarcza do 120 W całkowitego budżetu PoE do zasilania i łączenia urządzeń sieciowych w trudnych warunkach.

Zalety

Przełącznik oferuje szeroki zakres wejściowego napięcia DC z wbudowanym podwyższeniem do 54 V, podwójne redundantne wejścia zasilania z odwracalną polaryzacją oraz pracę plug-and-play bez konieczności zarządzania. Kompaktowa, wentylowana obudowa metalowa IP40 zapewnia odporność na zakłócenia elektromagnetyczne i przepięcia, jednocześnie umożliwiając bezgłośną pracę bez wentylatora. Inteligentny wskaźnik LED PoE Power Usage wyświetla skumulowane zużycie PoE przy progach 30 W, 60 W, 90 W i 120 W. Gniazdo SFP obsługuje moduły 100 Mb/s i 1 Gb/s, zapewniając elastyczne wydłużenie zasięgu światłowodu.

Zastosowanie

• Automatyka przemysłowa i sieci fabryczne
• Systemy transportowe i szafki uliczne
• Kamery IP i systemy monitoringu wymagające PoE+
• Zdalne uplinki do przełączników szkieletowych lub centrów monitoringu za pomocą światłowodu
• Instalacje w ograniczonej przestrzeni, na szynie DIN lub montażu naściennym

Kluczowe specyfikacje

• Model: PLANET IGS-614HPT
• Porty: 4 × 10/100/1000BASE-T PoE+, 1 × 10/100/1000BASE-T, 1 × 100/1000BASE-X SFP
• Standard PoE: IEEE 802.3at (PoE+), zgodny z IEEE 802.3af
• Całkowity budżet PoE: do 120 W
• Przepustowość przełączania: 12 Gbit/s; tablica adresów MAC: 4000 wpisów
• Wejście zasilania: 12–56 V DC (12–48 V DC z podwyższeniem do 54 V dla PoE+, podwójne redundantne, odwracalna polaryzacja)
• Obsługa światłowodu: SFP hot-pluggable, obsługiwane transceivery 100BASE-FX i 1000BASE-SX/LX
• Temperatura pracy: -40 do 75 °C
• Obudowa: metalowa IP40, bez wentylatora
• Waga: 0,605 kg

Sposób użycia

Zamontuj IGS-614HPT na szynie DIN lub przymocuj do obudowy ściennej w miejscu o temperaturze mieszczącej się w określonym zakresie. Podłącz zasilanie DC do zacisków podwójnego wejścia zasilania, zwracając uwagę na polaryzację; urządzenie obsługuje odwracalną polaryzację i redundantne wejścia. Włóż odpowiedni moduł SFP, jeśli wymagany jest uplink światłowodowy, lub użyj portu uplink RJ45. Podłącz urządzenia PoE do czterech portów PoE+ RJ45; przełącznik automatycznie wynegocjuje i dostarczy zasilanie PoE zgodnie z dostępnym budżetem. Monitoruj cztery pomarańczowe diody LED PoE Power Usage na panelu przednim, aby sprawdzić skumulowane zużycie PoE.

Zalecenia

Używaj odpowiednich transceiverów SFP pasujących do wymaganej odległości i typu światłowodu (wielomodowy lub jednomodowy). Upewnij się, że całkowite zużycie energii PoE przez podłączone urządzenia nie przekracza budżetu 120 W; odpowiednio rozdziel urządzenia zasilane. Zapewnij odstęp dla wentylacji i zabezpiecz wejścia zasilania odpowiednią ochroną przeciwprzepięciową w miejscach narażonych na stany przejściowe.
