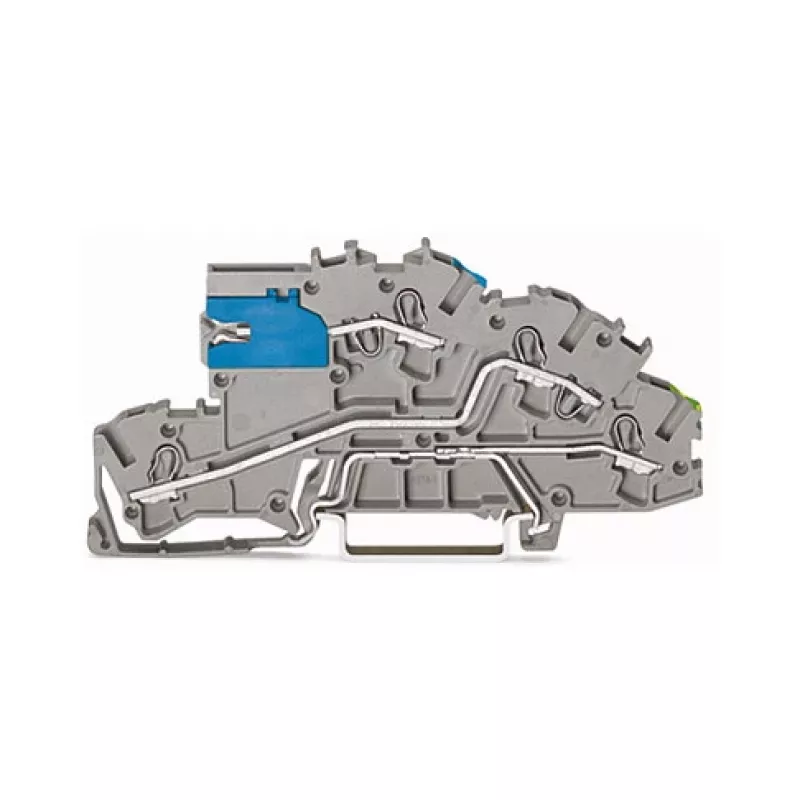

WAGO 2003-7641 TOPJOB® S 3-przewodowa listwa zaciskowa przelotowa, 2,5 mm², 400 V, szary

WAGO 2003-7641 to wysokiej jakości listwa zaciskowa przelotowa z serii TOPJOB® S, zaprojektowana do niezawodnych i bezobsługowych połączeń elektrycznych w instalacjach przemysłowych i budynkowych. Dzięki technologii Push-in CAGE CLAMP® umożliwia szybkie i beznarzędziowe podłączanie przewodów litych i linkowych. Ta 3-przewodowa, 1-potencjałowa listwa zaciskowa jest przystosowana do napięcia 400 V i prądu 24 A, co czyni ją odpowiednią do szerokiego zakresu zastosowań.

Zalety

Technologia połączeń Push-in CAGE CLAMP® umożliwia bezpośrednie wkładanie przewodów litych (0,25–4 mm²) bez użycia narzędzi, oszczędzając czas instalacji. Kompaktowa konstrukcja (szerokość 5,2 mm) oszczędza miejsce na szynie DIN-35. Szara obudowa z poliamidu o klasie palności V0 zapewnia wysokie bezpieczeństwo i trwałość. Zakres temperatur pracy od -35 °C do +85 °C sprawia, że nadaje się do wymagających środowisk.

Zastosowanie

• Przemysłowe szafy sterownicze
• Systemy automatyki budynkowej
• Rozdzielnice
• Obwody oświetleniowe i zasilające
• Wszelkie aplikacje wymagające niezawodnego, beznarzędziowego okablowania

Kluczowe specyfikacje

• Seria: TOPJOB® S
• Liczba przewodów: 3
• Liczba potencjałów: 1
• Technologia połączeń: Push-in CAGE CLAMP®
• Przekrój znamionowy: 2,5 mm²
• Napięcie znamionowe (EN): 400 V
• Napięcie udarowe znamionowe: 6 kV
• Prąd znamionowy (EN): 24 A
• Przekrój przewodu litego: 0,25–4 mm² (22–12 AWG)
• Przekrój przewodu linkowego: 0,25–4 mm² (22–12 AWG)
• Przekrój przewodu linkowego z tulejką: 0,25–2,5 mm² (22–14 AWG)
• Długość odizolowania: 10–12 mm
• Typ montażu: szyna DIN-35
• Kolor: szary
• Materiał izolacji: poliamid (PA)
• Klasa palności (UL94): V0
• Stopień zanieczyszczenia: 3
• Temperatura pracy: -35 °C do +85 °C

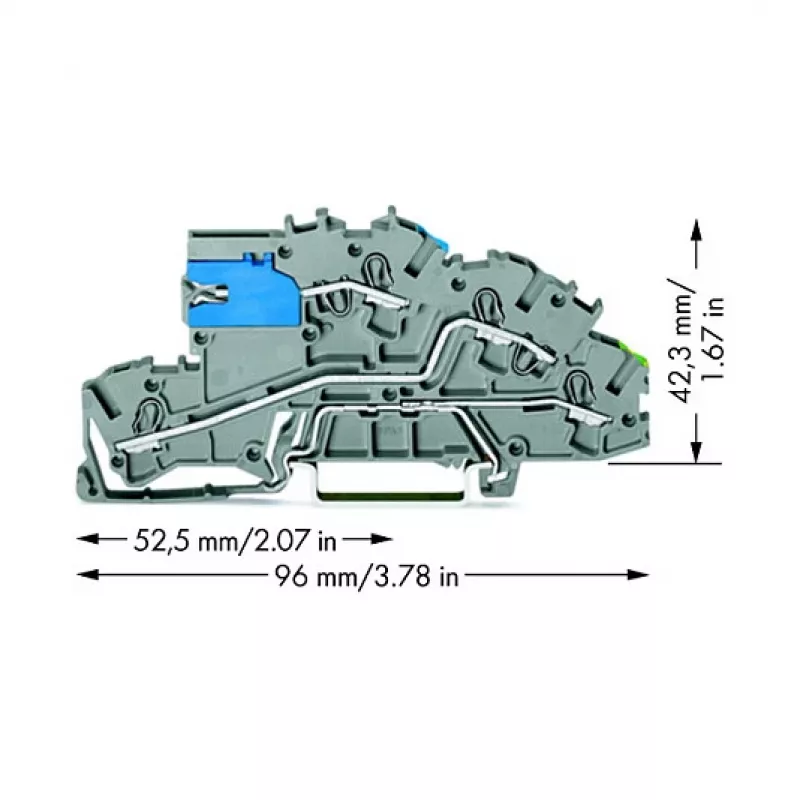

• Wysokość od górnej krawędzi szyny DIN: 32,3 mm
• Szerokość: 5,2 mm
• Głębokość: 96 mm
• Wysokość: 42,3 mm

Zalecenia

Aby uzyskać optymalną wydajność, należy stosować z oznacznikami i akcesoriami WAGO. Należy zapewnić odpowiednią długość odizolowania (10–12 mm) dla bezpiecznego połączenia. Ta listwa zaciskowa jest kompatybilna ze standardowymi szynami DIN-35.
