WAGO 2016-1204 4-przewodowy zacisk przelotowy, 800 V, 57 A, 16 mm², szary, montaż na szynie DIN

WAGO 2016-1204 to wysokiej jakości 4-przewodowy zacisk przelotowy zaprojektowany do niezawodnych i bezobsługowych połączeń elektrycznych. Dzięki innowacyjnej technologii połączeń Push-in CAGE CLAMP® zapewnia szybkie okablowanie bez użycia narzędzi dla przewodów litych i linkowych do 16 mm² (6 AWG). Przystosowany do napięcia 800 V i prądu 57 A, ten zacisk jest idealny do przemysłowych szaf sterowniczych, automatyki budynkowej i systemów dystrybucji energii. Kompaktowa konstrukcja (szerokość 12 mm) oszczędza miejsce na szynie DIN, zapewniając do 4 punktów połączeniowych na poziom.

Zalety

Technologia Push-in CAGE CLAMP® umożliwia bezpośrednie wsuwanie przewodów litych bez narzędzi, skracając czas instalacji nawet o 50%. Okablowanie od przodu ułatwia dostęp i konserwację. Obudowa z poliamidu (PA) zapewnia doskonałą izolację i odporność na obciążenia środowiskowe, z zakresem temperatur pracy od -35 °C do +85 °C. Znamionowe napięcie udarowe 8 kV gwarantuje bezpieczeństwo w środowiskach o wysokich przepięciach.

Zastosowanie

• Przemysłowe szafy sterownicze i rozdzielnice
• Systemy automatyki budynkowej (HVAC, oświetlenie, bezpieczeństwo)
• Rozdzielnice i puszki przyłączeniowe
• Budowa maszyn i automatyka fabryczna
• Instalacje energii odnawialnej (słoneczne, wiatrowe)

Kluczowe specyfikacje

• Liczba przewodów: 4
• Technologia połączeń: Push-in CAGE CLAMP®
• Sposób montażu: Szyna DIN (TS 35)
• Napięcie znamionowe (EN): 800 V
• Prąd znamionowy (EN): 57 A
• Znamionowe napięcie udarowe: 8 kV
• Przekrój przewodu litego: 0,5 ... 16 mm² / 20 ... 6 AWG
• Przekrój przewodu linkowego: 0,5 ... 16 mm² / 20 ... 6 AWG
• Długość odizolowania: 25 ... 27 mm (0,98 ... 1,06 cala)
• Materiał izolacyjny: Poliamid (PA)
• Kolor: Szary
• Stopień zanieczyszczenia: 3
• Kategoria przepięciowa: III
• Liczba punktów połączeniowych: 4
• Rodzaj okablowania: Od przodu
• Temperatura pracy: -35 ... +85 °C

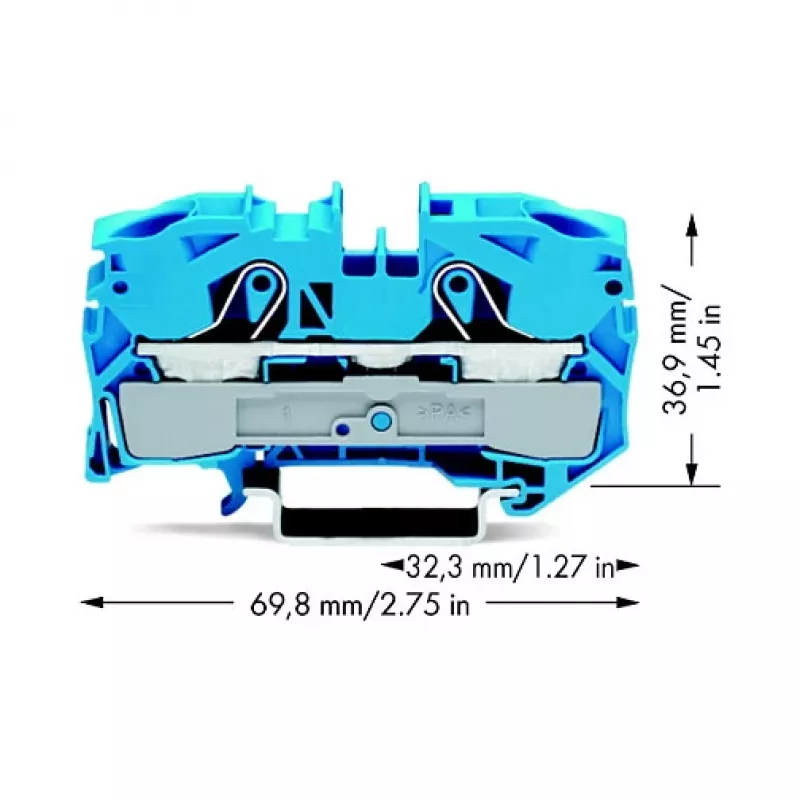

• Wymiary (szer. x wys. x gł.): 12 mm x 69,8 mm x 36,9 mm

Zalecenia

Aby uzyskać optymalną wydajność, stosuj z listwami oznaczeniowymi i płytkami zamykającymi WAGO. Zapewnij odpowiednią długość odizolowania (25-27 mm) dla bezpiecznych połączeń. Nadaje się tylko do przewodów miedzianych. Zawsze przestrzegaj lokalnych przepisów i norm elektrycznych.
