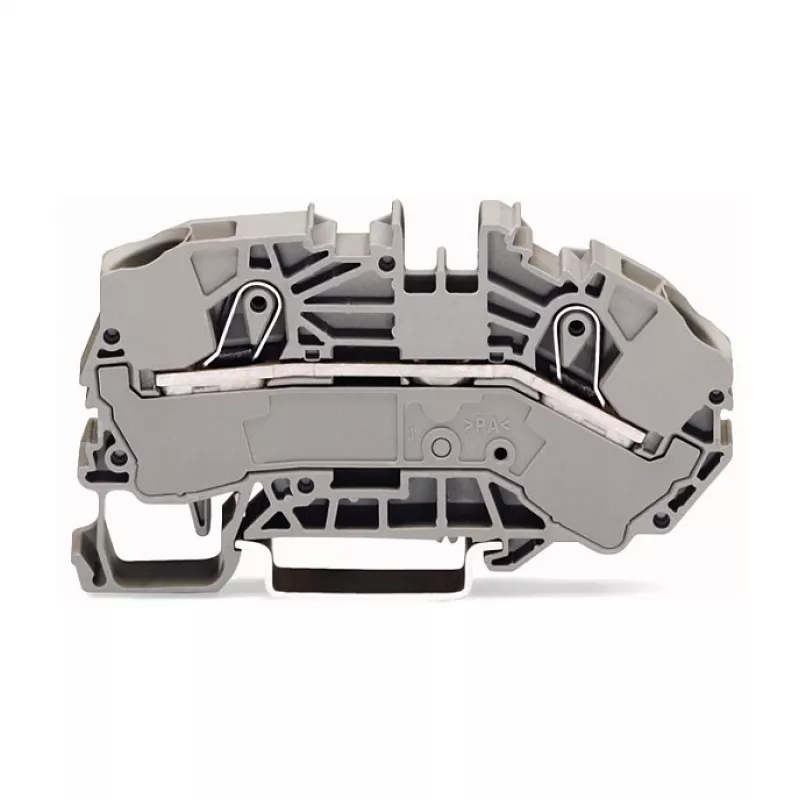

WAGO 2016-7601 Zacisk przelotowy, 2-przewodowy, 16 mm², 800 V, szary

WAGO 2016-7601 to wysokiej jakości zacisk przelotowy zaprojektowany do niezawodnych i bezobsługowych połączeń elektrycznych. Dzięki kompaktowej konstrukcji i obsłudze push-in oferuje szybkie i bezpieczne okablowanie w zastosowaniach przemysłowych. Przystosowany do napięcia 800 V i prądu 76 A, zacisk ten nadaje się do szerokiego zakresu systemów dystrybucji energii i sterowania.

Zalety

Technologia CAGE CLAMP® z obsługą push-in umożliwia beznarzędziowe podłączanie przewodów litych i linkowych, oszczędzając czas instalacji. Kompaktowa szerokość 12 mm pozwala na gęste okablowanie na szynach DIN-35. Obudowa z poliamidu zapewnia doskonałą izolację i trwałość w trudnych warunkach.

Zastosowanie

• Przemysłowe szafy sterownicze
• Automatyka budynkowa
• Systemy dystrybucji energii
• Okablowanie maszyn

Kluczowe specyfikacje

• Liczba przewodów: 2
• Typ połączenia: CAGE CLAMP®
• Obsługa: Push-in
• Przekrój znamionowy: 16 mm² (AWG 6)
• Napięcie znamionowe (EN): 800 V
• Napięcie udarowe znamionowe: 8 kV
• Prąd znamionowy (EN): 76 A
• Zakres przewodów litych: 0,5 … 25 mm² / 20 … 4 AWG
• Zakres przewodów linkowych: 0,5 … 16 mm² / 20 … 6 AWG
• Zakres przewodów cienkodrutowych: 0,5 … 16 mm² / 20 … 6 AWG
• Długość odizolowania: 20 … 22 mm
• Typ montażu: szyna DIN-35
• Kolor: szary
• Materiał izolacyjny: poliamid (PA)
• Liczba potencjałów: 1
• Liczba poziomów: 1
• Stopień zanieczyszczenia: 3
• Temperatura pracy: -35 … +85 °C

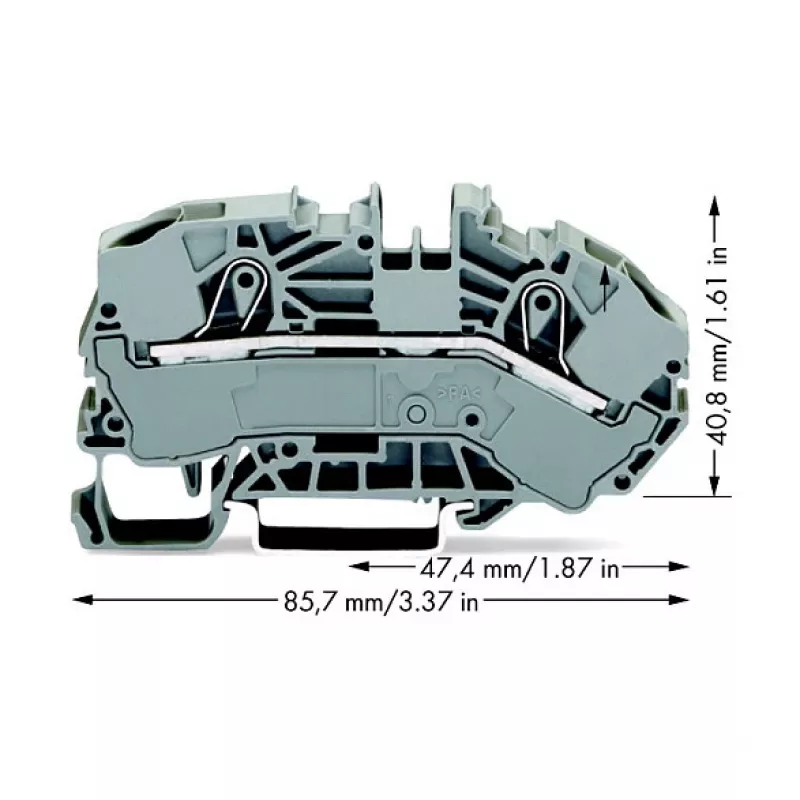

• Wymiary (szer. x wys. x gł.): 12 mm x 85,7 mm x 40,8 mm

Zalecenia

Aby uzyskać optymalną wydajność, należy stosować z listwami oznaczeniowymi i akcesoriami WAGO. Zapewnij odpowiednią długość odizolowania i prawidłowe włożenie przewodu dla bezpiecznych połączeń.
