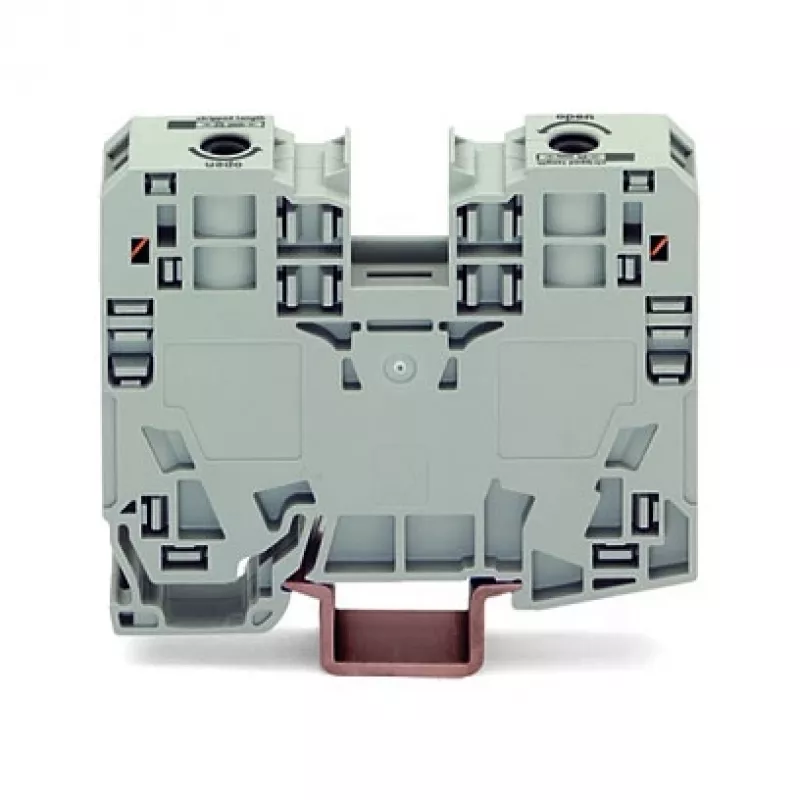

WAGO 285-135 2-przewodowy przelotowy blok zaciskowy, 35 mm², CAGE CLAMP, szary

Ten przelotowy blok zaciskowy WAGO 285-135 zapewnia solidne i niezawodne rozwiązanie okablowania dla wymagających zastosowań przemysłowych. Zaprojektowany do przelotowego okablowania 2-przewodowego o znamionowym przekroju 35 mm², zapewnia bezpieczne, bezobsługowe połączenie dla przewodów litych i linkowych do 50 mm². Technologia połączeń CAGE CLAMP® gwarantuje odporne na wibracje i korozję zakończenia, co czyni go idealnym wyborem do szaf sterowniczych, maszyn i systemów rozdziału energii.

Zalety

Mechanizm CAGE CLAMP® umożliwia szybkie okablowanie bez użycia narzędzi, skracając czas instalacji i koszty pracy. Kompaktowa konstrukcja oszczędza cenne miejsce na szynie DIN, a izolacja z poliamidu zapewnia doskonałe właściwości elektryczne i termiczne. Przy napięciu znamionowym 1000 V i prądzie znamionowym 125 A, ten blok zaciskowy z łatwością obsługuje obwody dużej mocy. Jest również dopuszczony do zastosowań Ex e (prąd znamionowy 100 A) i spełnia rygorystyczne normy międzynarodowe, zapewniając bezpieczeństwo i zgodność w środowiskach zagrożonych wybuchem.

Zastosowanie

• Okablowanie szaf sterowniczych i budowa rozdzielnic
• Rozdział energii i obwody silnikowe
• Instalacje Ex e (zwiększone bezpieczeństwo)
• Zastosowania kolejowe i morskie (zgodność z DNV GL)

Kluczowe dane techniczne

• Technologia połączeń: CAGE CLAMP®
• Liczba przewodów: 2
• Liczba potencjałów: 1
• Przekrój znamionowy: 35 mm²
• Zakres przekrojów przewodów: lity/linkowy 10–50 mm² (8–1/0 AWG)
• Napięcie znamionowe (III/3): 1000 V
• Napięcie udarowe znamionowe (III/3): 8 kV
• Prąd znamionowy: 125 A
• Prąd znamionowy (Ex e II): 100 A
• Materiał obudowy: poliamid (PA)
• Kolor: szary
• Montaż: szyna DIN-35
• Stopień zanieczyszczenia: 3
• Długość odizolowania: 28–30 mm
• Typ okablowania: od czoła
• Dopuszczenia: VDE, UL, CSA, GL, KEMA/KEUR, ATEX, IECEx, EAC, DNV GL

Zalecenia

Aby uzyskać optymalną wydajność, użyj śrubokręta o szerokości ostrza 0,6 x 3,5 mm do uruchomienia CAGE CLAMP®. Upewnij się, że przewód jest odizolowany na określoną długość (28–30 mm) i włożony do oporu. Ten blok zaciskowy jest przeznaczony wyłącznie do przewodów miedzianych. W przypadku zastosowań Ex e należy postępować zgodnie ze szczegółowymi wytycznymi instalacyjnymi.
