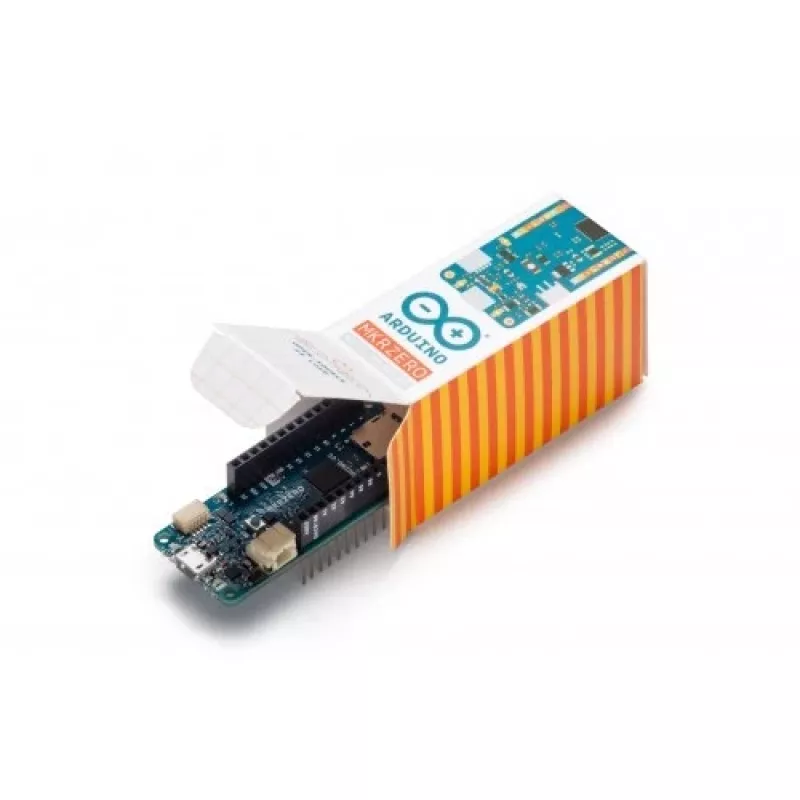

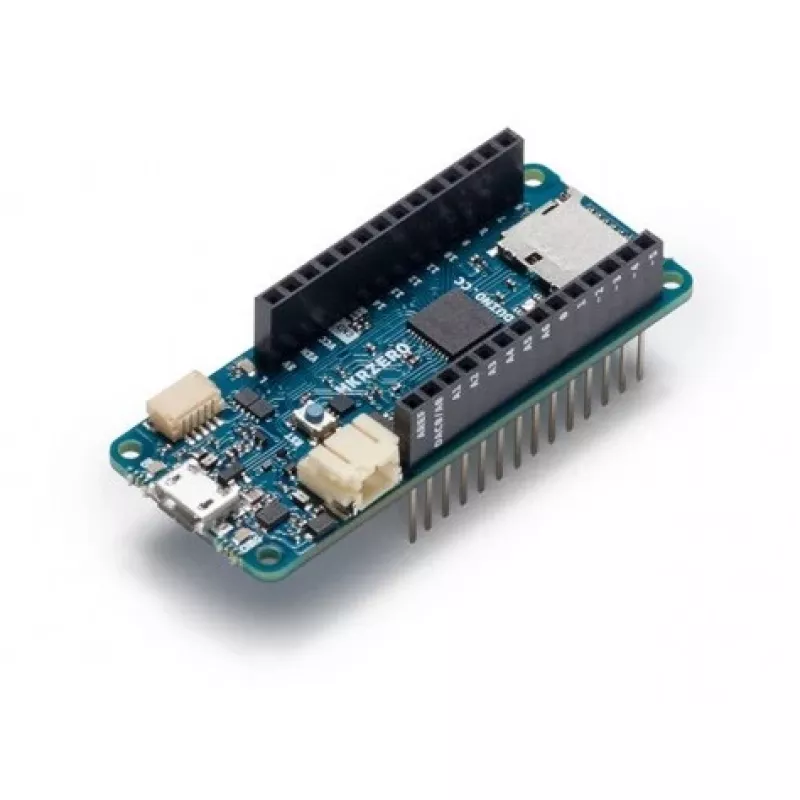

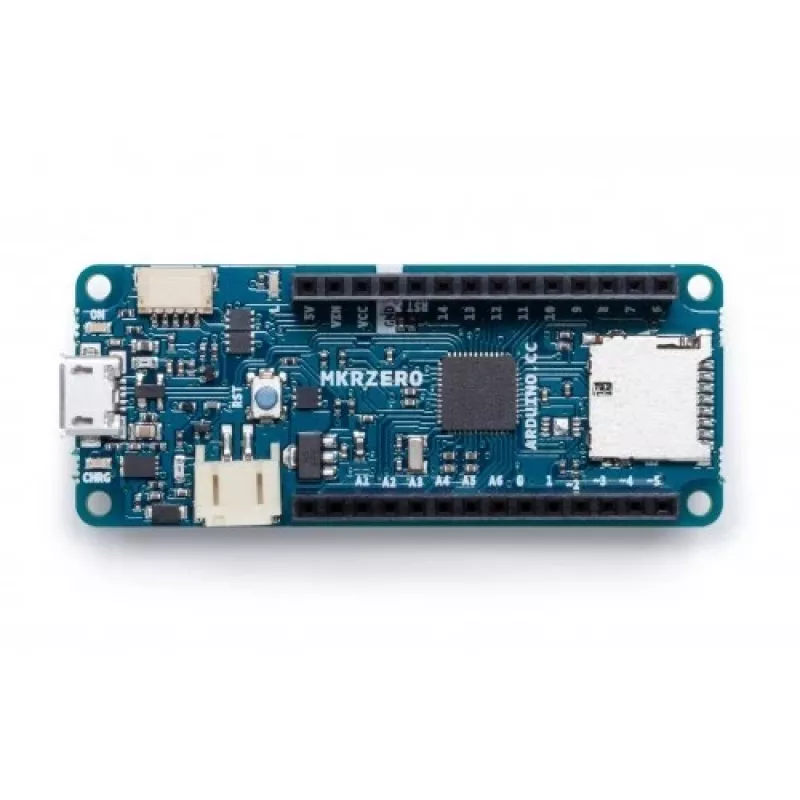

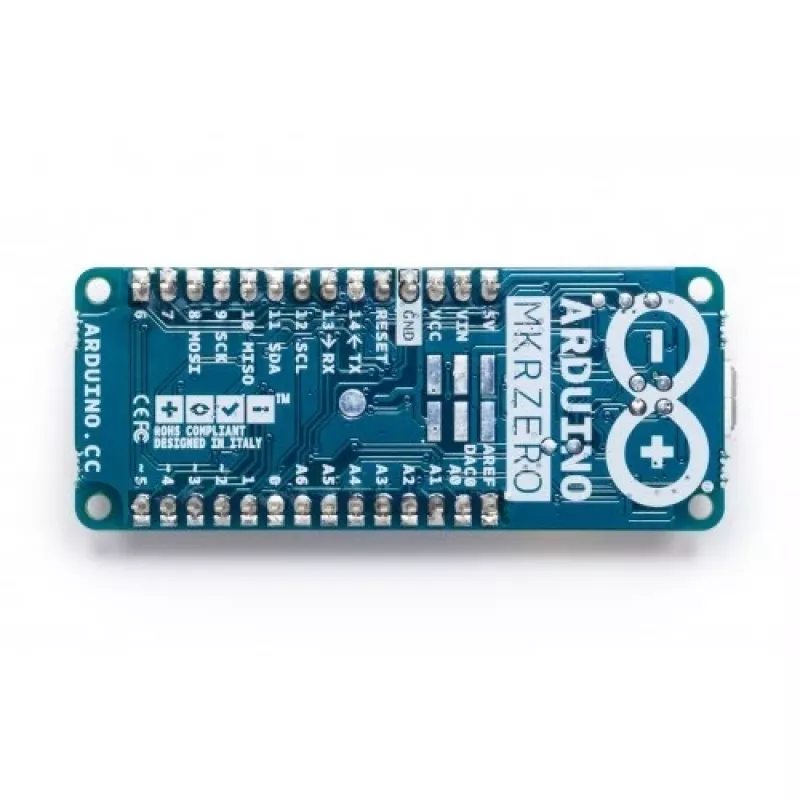

Development board Arduino MKR ZERO

Arduino MKR ZERO to kompaktowa płytka rozwojowa w formacie MKR, oparta na mikrokontrolerze Atmel SAMD21 z 32-bitowym rdzeniem ARM Cortex-M0+ pracującym z częstotliwością 48 MHz. Zawiera 256 KB pamięci Flash i 32 KB SRAM, wbudowane złącze karty SD z dedykowanym interfejsem SPI (SPI1) do obsługi plików audio i danych, a zasilanie może odbywać się przez port micro-USB lub akumulator LiPo. Należy pamiętać, że płytka pracuje przy napięciu 3,3 V, a jej piny I/O nie mogą być narażone na napięcia wyższe niż 3,3 V.

Zalety

MKR ZERO oferuje niewielką, przyjazną edukacji platformę do nauki tworzenia aplikacji 32-bitowych z wbudowaną obsługą kart SD, dzięki czemu można odtwarzać pliki muzyczne bez dodatkowego sprzętu. Jego mikrokontroler SAMD21 zapewnia równowagę między szybkością przetwarzania a pamięcią (256 KB Flash, 32 KB SRAM) odpowiednią do wielu projektów wbudowanych, a format MKR sprawia, że płytka jest kompaktowa i łatwa do integracji w prototypach. Opcje zasilania obejmują USB i akumulator LiPo, z możliwością monitorowania napięcia akumulatora.

Odpowiednie do

• Nauki i edukacji w zakresie 32-bitowych systemów wbudowanych
• Projektów odtwarzania dźwięku z wykorzystaniem wbudowanej karty SD
• Małych prototypów i urządzeń IoT wymagających kompaktowego formatu
• Zastosowań zasilanych bateriami z monitorowaniem napięcia

Kluczowe specyfikacje

• Mikrokontroler: Atmel SAMD21 (ARM Cortex-M0+)
• Taktowanie: 48 MHz
• Pamięć Flash: 256 KB
• SRAM: 32 KB
• Napięcie robocze: 3,3 V (maksymalna tolerancja I/O 3,3 V)
• Wbudowane złącze karty SD z dedykowanym interfejsem SPI1
• Zasilanie: micro-USB lub akumulator LiPo; dostępne monitorowanie napięcia akumulatora
• Prąd DC na pin I/O: do 7 mA

Sposób użycia

Podłącz MKR ZERO do komputera za pomocą kabla micro-USB, aby zaprogramować go przez Arduino IDE, lub zasil go z kompatybilnego akumulatora LiPo. Włóż kartę SD do wbudowanego złącza, aby uzyskać dostęp do plików przez dedykowany interfejs SPI1. Użyj środowiska programistycznego Arduino do pisania i wgrywania szkiców wykorzystujących funkcje SAMD21, obsługę karty SD i wejścia analogowe do pomiaru napięcia akumulatora. Upewnij się, że wszystkie zewnętrzne moduły i czujniki są kompatybilne z poziomem logicznym 3,3 V.

Zalecenia

Nie przykładaj napięć wyższych niż 3,3 V do żadnego pinu I/O. Podczas podłączania czujników lub modułów wykorzystujących logikę 5 V, zastosuj odpowiednie przesunięcie poziomów, aby zapobiec uszkodzeniu. W projektach zasilanych bateryjnie sprawdź specyfikację akumulatora LiPo i monitoruj napięcie akumulatora przez udostępnione wejście analogowe, aby uniknąć głębokiego rozładowania.
