Development Board Arduino UNO SMD Rev3

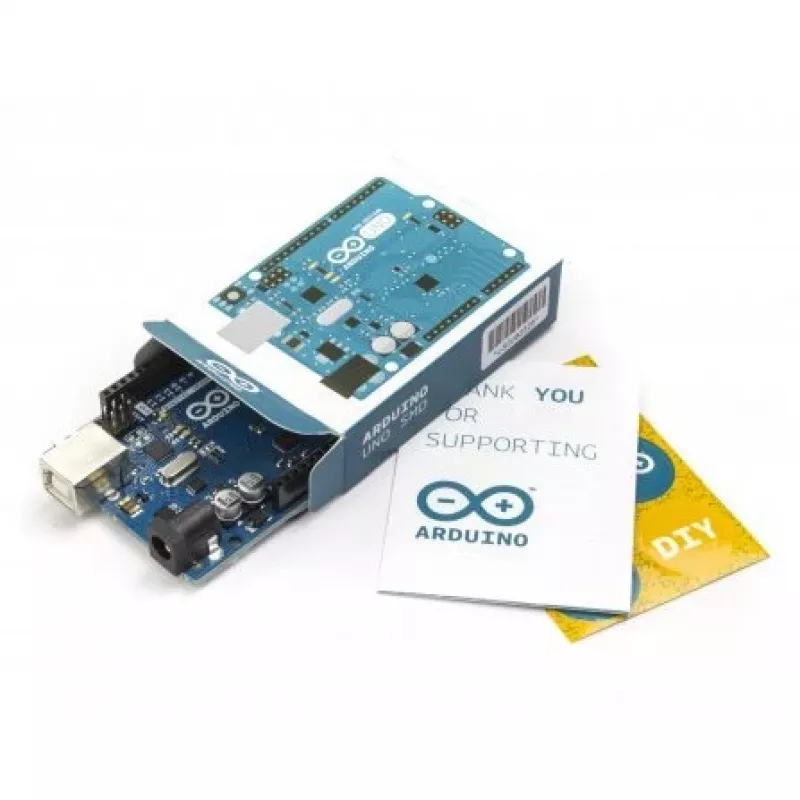

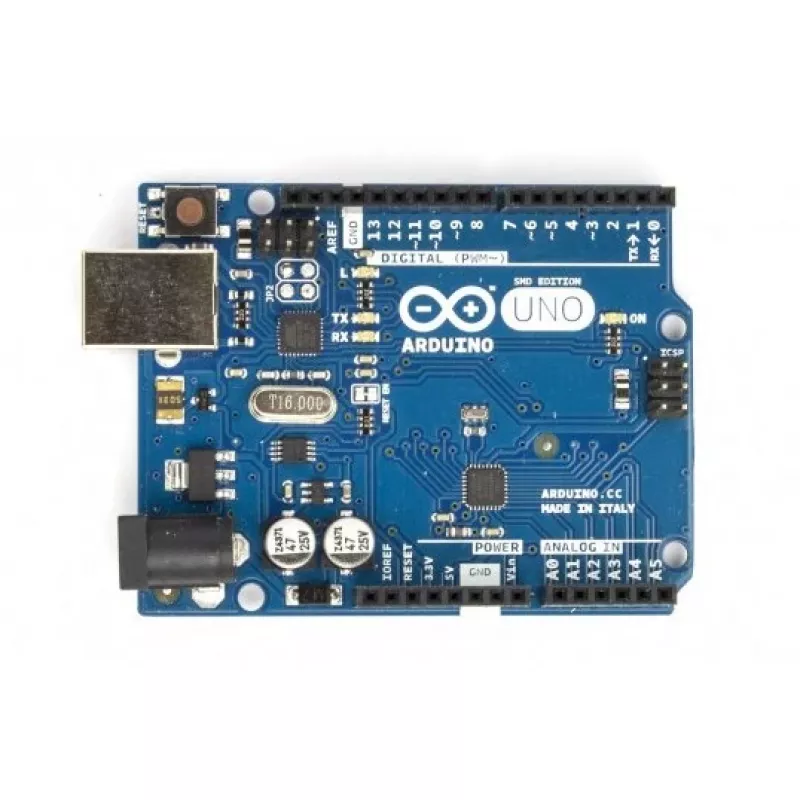

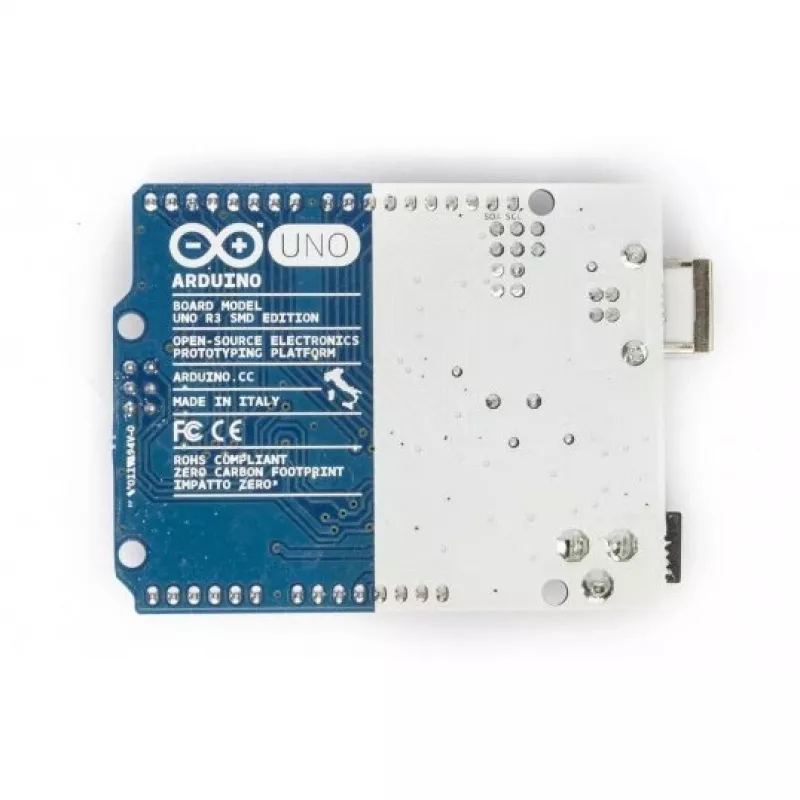

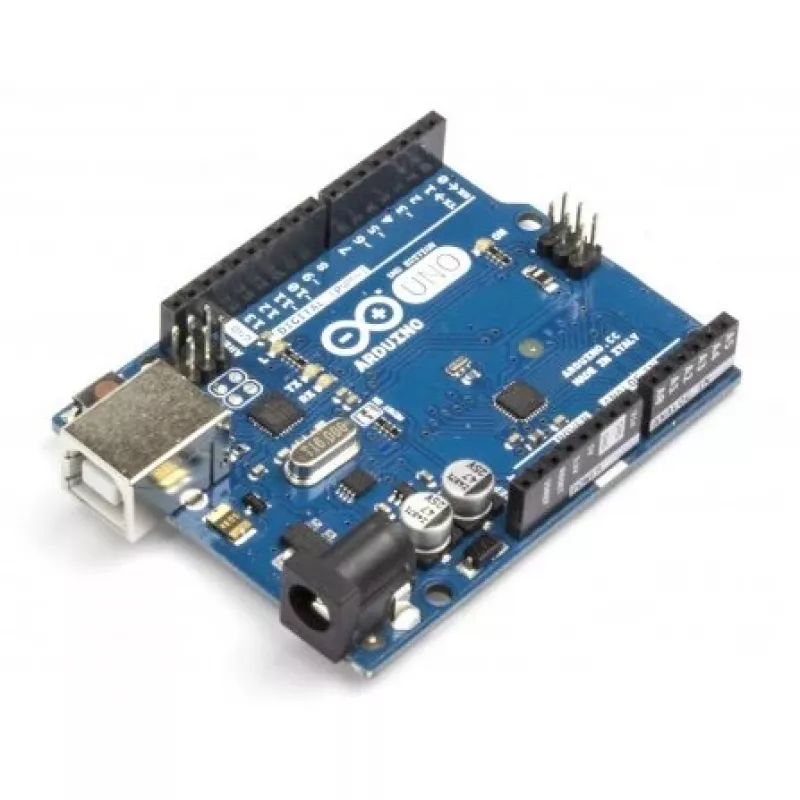

Arduino Uno SMD R3 to płytka rozwojowa oparta na mikrokontrolerze ATmega328 pracującym z częstotliwością 16 MHz. Zawiera 14 cyfrowych pinów wejścia/wyjścia (6 z nich obsługuje PWM), 6 wejść analogowych, 32 KB pamięci flash, 2 KB SRAM, 1 KB EEPROM, złącze USB, gniazdo zasilania, nagłówek ICSP oraz przycisk resetu. Płytka jest zasilana przez USB, zasilacz AC-DC lub baterię i jest zgodna z normami RoHS, FCC oraz CE. Wersja R3 wprowadza konwerter USB-szeregowy ATmega16U2 oraz zaktualizowany układ wyprowadzeń 1.0, zachowując podstawowe cechy linii Arduino Uno.

Zalety

Arduino UNO SMD Rev3 oferuje kompaktową, dobrze udokumentowaną platformę z szerokim wsparciem społeczności i kompatybilnością z tarczami Arduino. Zaktualizowane cechy wersji R3 – układ USB-szeregowy ATmega16U2, dodatkowe piny SDA/SCL i IOREF oraz wzmocniony obwód resetu – poprawiają obsługę USB, dostęp do I2C i kompatybilność z tarczami. Napięcie robocze 5 V, zalecany zakres wejściowy DC 7–12 V oraz standardowy format czynią ją odpowiednią do prototypowania i projektów wbudowanych.

Zastosowania

• Nauka programowania mikrokontrolerów i elektroniki
• Prototypowanie czujników, siłowników i projektów interaktywnych
• Tworzenie małych systemów automatyki i sterowania
• Korzystanie ze standardowych tarcz i bibliotek Arduino

Kluczowe specyfikacje

• Mikrokontroler: ATmega328
• Taktowanie: 16 MHz
• Pamięć: Flash 32 KB (ATmega328), SRAM 2 KB, EEPROM 1 KB
• Cyfrowe I/O: 14 pinów (6 wyjść PWM)
• Wejścia analogowe: 6
• Napięcie robocze: 5 V
• Zalecane napięcie wejściowe DC: 7–12 V
• Wymiary: 53,4 x 68,6 mm
• Certyfikaty: RoHS, FCC, CE
• Numer katalogowy producenta (MPN): A000073
• EAN: 8058333490137

Jak używać

Podłącz Arduino UNO SMD R3 do komputera za pomocą kabla USB, aby zaprogramować je przez Arduino IDE, lub dostarcz zewnętrzne zasilanie przez gniazdo DC albo odpowiednią baterię o napięciu w zalecanym zakresie. Zainstaluj lub wybierz profil płytki ATmega328 w Arduino IDE, napisz lub wczytaj szkic, skompiluj i wgraj. Używaj cyfrowych i analogowych pinów do podłączania czujników, siłowników i interfejsów komunikacyjnych; w razie potrzeby korzystaj z nagłówka ICSP do programowania niskopoziomowego.

Zalecenia

Podczas programowania i wgrywania szkiców korzystaj z zasilania przez USB; przy wdrażaniu w aplikacjach autonomicznych używaj stabilizowanego zasilacza DC 7–12 V. Przestrzegaj poziomów logicznych 5 V dla podłączonych modułów i tarcz oraz sprawdzaj dokumentację tarcz pod kątem kompatybilności z IOREF. Unikaj przekraczania absolutnych maksymalnych wartości znamionowych pinów mikrokontrolera.
