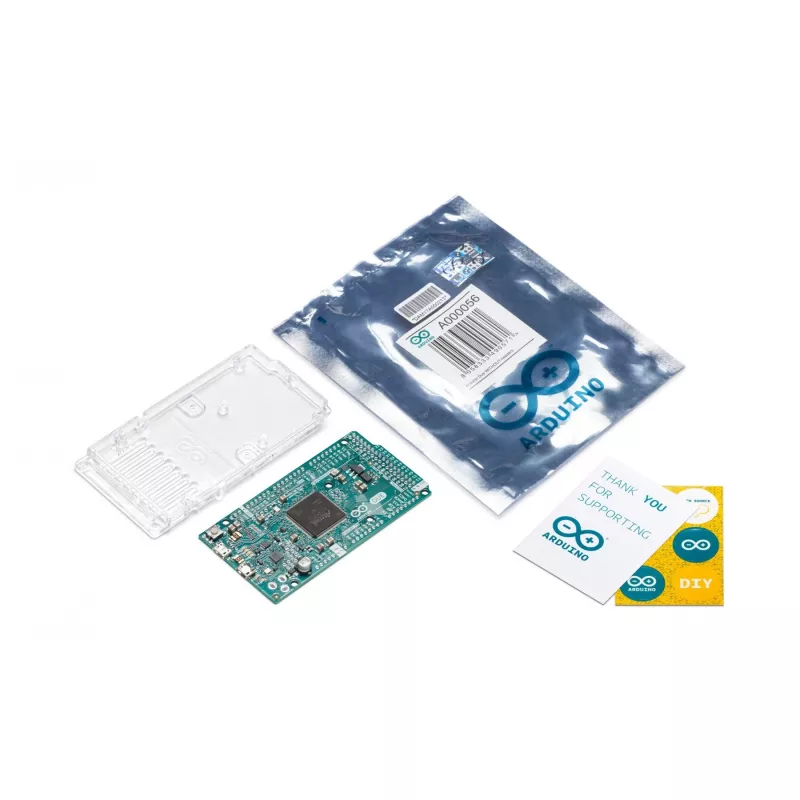

Płyta rozwojowa Arduino Due Arduino Due

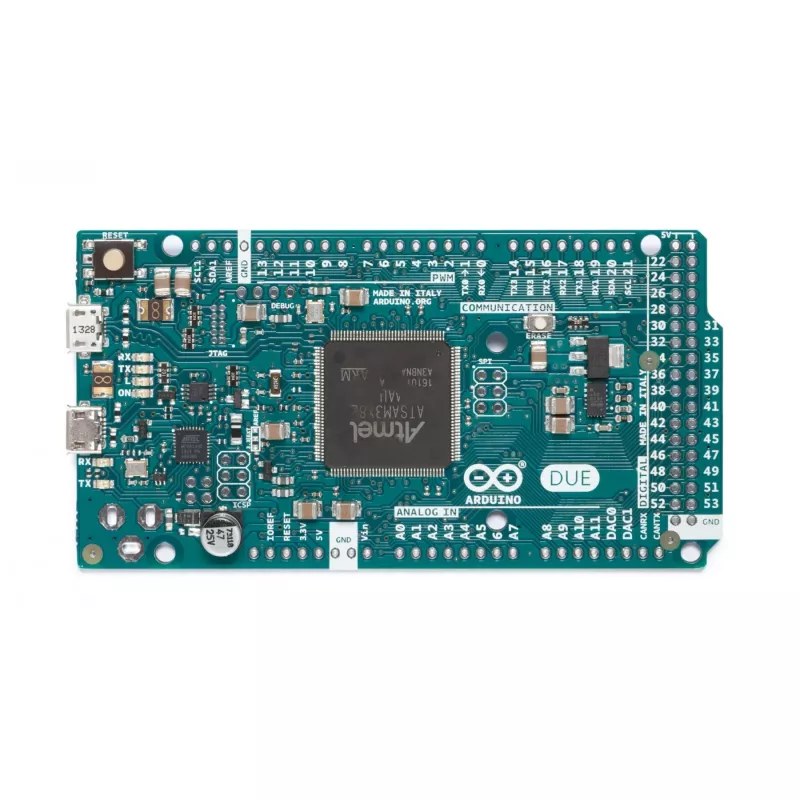

Arduino Due to płyta rozwojowa oparta na mikrokontrolerze Atmel SAM3X8E ARM Cortex-M3 pracującym z częstotliwością 84 MHz. Jest to pierwsza płyta Arduino z 32-bitowym rdzeniem ARM, oferująca 512 KB pamięci flash i 96 KB pamięci SRAM. Płyta pracuje przy napięciu 3,3 V, akceptuje do 16 V na wejściu zasilania, ma wymiary 101,52 x 53,3 mm i waży 36 g. Zawiera niezbędne złącza i układy do rozpoczęcia pracy po podłączeniu kabla micro-USB, zasilacza AC-DC lub baterii.

Zalety

Arduino Due oferuje 32-bitowy procesor zapewniający wyższą wydajność w porównaniu z 8-bitowymi płytami Arduino, dużą ilość pamięci na większe programy, wiele sprzętowych portów szeregowych oraz szeroki zestaw wejść/wyjść, w tym 54 piny cyfrowe, 12 wejść analogowych i 2 wyjścia DAC. Funkcja USB OTG i standardowy rozkład wyprowadzeń 1.0 sprawiają, że jest kompatybilny z nakładkami zaprojektowanymi do pracy z napięciem 3,3 V.

Zastosowanie

• Złożone projekty wbudowane wymagające 32-bitowego MCU oraz większej ilości RAM/pamięci flash
• Aplikacje potrzebujące wielu interfejsów szeregowych lub USB OTG
• Generowanie sygnałów i projekty audio wykorzystujące wyjścia DAC
• Prototypowanie z nakładkami Arduino 3,3 V zgodnymi z rozkładem wyprowadzeń 1.0

Kluczowe specyfikacje

• Mikrokontroler: Atmel SAM3X8E ARM Cortex-M3
• Taktowanie: 84 MHz
• Pamięć flash: 512 KB
• SRAM: 96 KB
• I/O cyfrowe: 54 pinów (12 z PWM)
• Wejścia analogowe: 12
• Wyjścia DAC: 2
• Sprzętowe UART: 4
• Interfejsy: USB OTG, złącze SPI, złącze JTAG, 2 TWI
• Napięcie pracy: 3,3 V (I/O maks. 3,3 V)
• Maks. napięcie wejściowe: 16 V
• Wymiary: 101,52 x 53,3 mm; Waga: 36 g

Jak używać

Podłącz Arduino Due do komputera za pomocą kabla micro-USB, aby programować i zasilać płytę, lub zasilaj ją zasilaczem AC-DC albo odpowiednią baterią do projektów samodzielnych. Użyj Arduino IDE lub kompatybilnych narzędzi deweloperskich do kompilacji i wgrywania szkiców. Podłączaj nakładki i urządzenia peryferyjne pracujące z napięciem 3,3 V i zgodne z rozkładem wyprowadzeń 1.0: linie SDA/SCL znajdują się przy AREF dla TWI, przestrzegaj pinu IOREF w celu negocjacji napięcia nakładek. Nie przykładaj napięć wyższych niż 3,3 V do pinów I/O.

Zalecenia

Upewnij się, że wszystkie podłączone nakładki i zewnętrzne układy są tolerancyjne na napięcie 3,3 V. Używaj konwerterów poziomów przy łączeniu z urządzeniami 5 V i przestrzegaj maksymalnego napięcia I/O, aby uniknąć uszkodzenia płyty.
