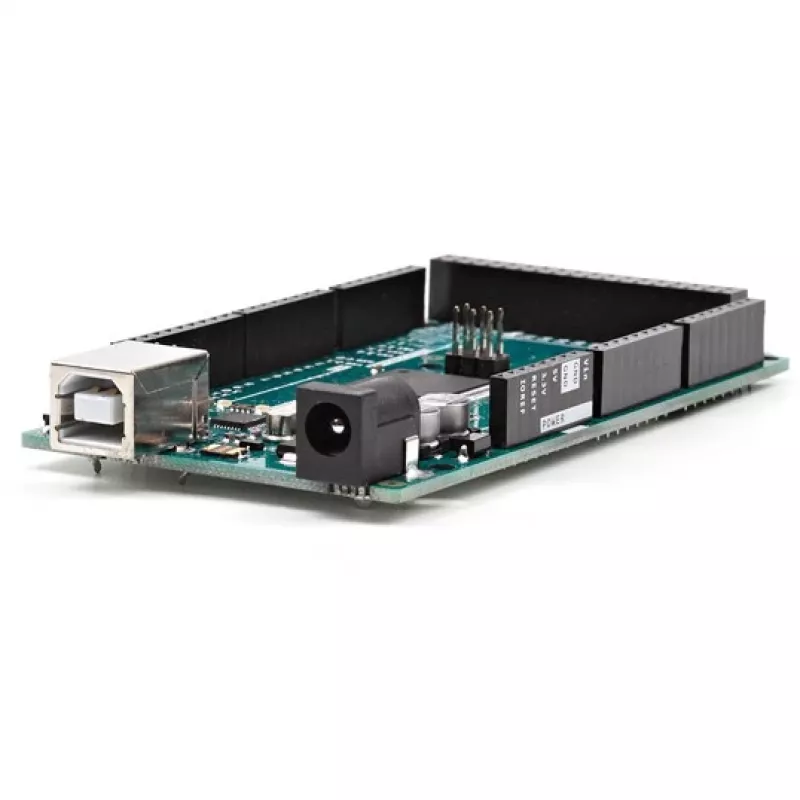

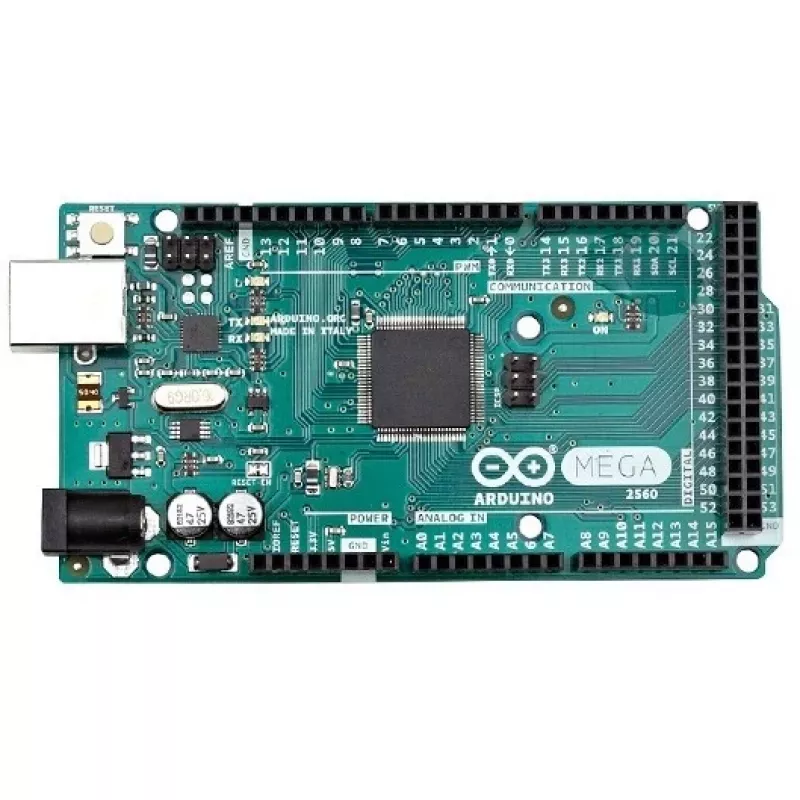

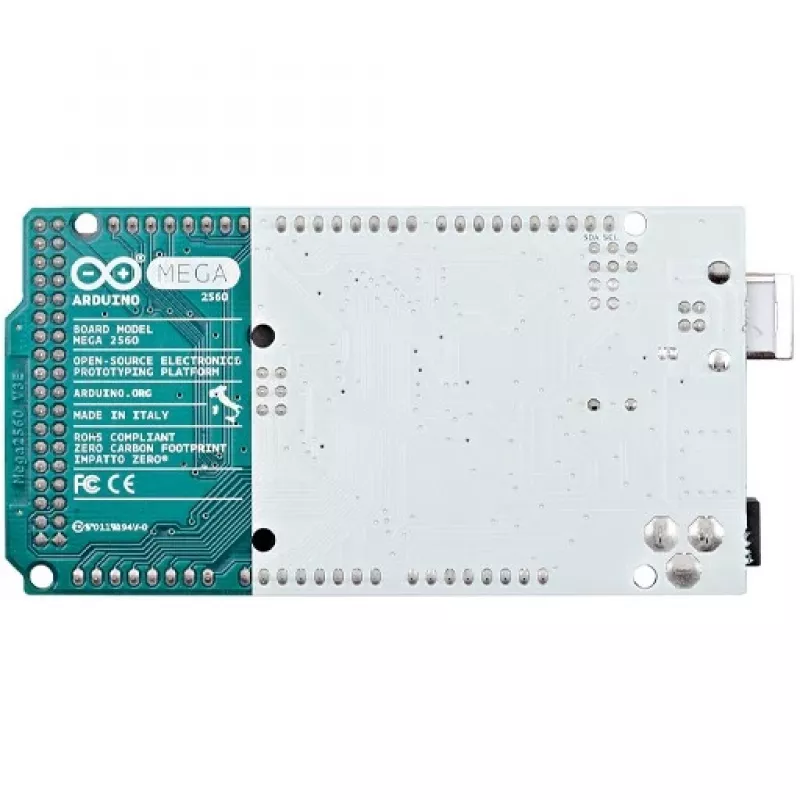

Płytka rozwojowa Arduino ATmega2560 16 MHz

Arduino Mega 2560 to płytka mikrokontrolera oparta na układzie ATmega2560. Zapewnia 54 cyfrowe piny wejścia/wyjścia (z których 15 może być używanych jako wyjścia PWM), 16 wejść analogowych, 4 sprzętowe porty szeregowe (UART), oscylator kwarcowy 16 MHz, złącze USB, gniazdo zasilania, złącze ICSP oraz przycisk resetu. Płytka zawiera niezbędne obwody do obsługi mikrokontrolera i może być zasilana przez USB, zasilacz AC-DC lub baterię. Mega 2560 jest kompatybilna z większością nakładek (shield) zaprojektowanych dla wcześniejszych płytek Arduino, takich jak Duemilanove czy Diecimila.

Zalety

Mega 2560 oferuje dużą liczbę pinów cyfrowych i analogowych, odpowiednią do złożonych projektów, wiele sprzętowych portów szeregowych do jednoczesnej komunikacji szeregowej oraz szeroką kompatybilność z nakładkami. Wykorzystuje konwerter USB-szeregowy ATmega16U2 (wcześniejsze wersje używały ATmega8U2), co poprawia współpracę z USB i umożliwia łatwiejszą aktualizację oprogramowania sprzętowego. Wersja 3 dodaje dodatkowe piny SDA i SCL w pobliżu AREF, IOREF oraz rezerwowy pin przy RESET dla lepszej kompatybilności napięciowej nakładek, a także wzmocniony obwód resetu.

Kluczowe specyfikacje

• Mikrokontroler: ATmega2560
• Cyfrowe piny I/O: 54 (15 wyjść PWM)
• Wejścia analogowe: 16
• Sprzętowe porty szeregowe: 4 (UART)
• Taktowanie: 16 MHz
• Interfejs USB: ATmega16U2 (wcześniejsze wersje: ATmega8U2)
• Opcje zasilania: USB, zasilacz AC-DC, bateria
• Złącza i gniazda: gniazdo zasilania, złącze ICSP, przycisk resetu
• Kompatybilność: nakładki dla Arduino Duemilanove/Diecimila; ulepszony układ pinów (SDA, SCL, IOREF) w wersji R3

Sposób użycia

Podłącz Mega 2560 do komputera za pomocą kabla USB, aby zaprogramować i zasilić płytkę, lub dostarcz zasilanie przy użyciu odpowiedniego zasilacza AC-DC lub baterii. Zainstaluj środowisko Arduino IDE lub kompatybilne oprogramowanie na komputerze, wybierz typ płytki Arduino Mega 2560 oraz właściwy port szeregowy, a następnie wgraj szkice przez połączenie USB. Używaj pinów cyfrowych i analogowych zgodnie z potrzebami układu, zwracając uwagę na piny zdolne do PWM i dostępne porty UART dla urządzeń szeregowych. W przypadku stosowania nakładek, sprawdź kompatybilność napięciową i obecność pinów SDA/SCL lub IOREF, jeśli są wymagane przez nakładkę.

Zalecenia

Dla niezawodnej pracy używaj stabilnego źródła zasilania 5 V i upewnij się, że nakładki są kompatybilne z układem pinów Mega 2560 (R3 posiada SDA, SCL i IOREF). Aktualizuj sterowniki USB i środowisko Arduino IDE oraz przestrzegaj ograniczeń dokumentacji mikrokontrolera dotyczących napięcia i prądu na pinach I/O.
