Mostek sieciowy PLANET VC-234 zarządzalny 4-portowy Fast Ethernet (10/100) do montażu w szafie 1U, wejście DC, przepustowość przełączania 0,8 Gbit/s

Mostek sieciowy PLANET VC-234 to mostek Ethernet-over-VDSL2 zaprojektowany w celu zapewnienia wysokowydajnej łączności Ethernet przez istniejące miedziane linie telefoniczne. Obsługując symetryczne szybkości transmisji danych do 100/100 Mbps w odległości do 300 m oraz wydłużone szybkości, takie jak 20/4 Mbps do 1,4 km, VC-234 umożliwia szybką transmisję danych bez konieczności ponownego okablowania. Zapewnia cztery porty Ethernet RJ-45 i dwa gniazda RJ-11 (jedno dla VDSL i jedno dla POTS) z wbudowanym rozdzielaczem POTS, co pozwala na jednoczesne korzystanie z usługi telefonicznej i transmisji danych VDSL na tej samej linii. Urządzenie jest dostępne w trybach Customer Premises Equipment (CPE) i Central Office (CO) i nadaje się jako przedłużacz Ethernet lub mostek do wdrożeń u dostawców usług lub wewnątrz budynków.

Zalety

VC-234 łączy technologie VDSL2 i Ethernet, aby zapewnić wydajność na poziomie prędkości łącza na krótkich dystansach oraz niezawodną łączność dalekiego zasięgu przez istniejące pary miedziane. Jego symetryczna przepustowość 100/100 Mbps obsługuje usługi wymagające dużej przepustowości, a wbudowany rozdzielacz POTS eliminuje potrzebę wymiany okablowania telefonicznego. Urządzenie jest gotowe do pracy od razu po podłączeniu, energooszczędne i wyposażone w czytelne diody LED na panelu przednim do diagnostyki portów i systemu. Prosty przełącznik DIP umożliwia wybór trybu CPE lub CO w celu elastycznego wdrożenia w łączach punkt-punkt.

Zastosowanie

• Przedłużanie sieci Ethernet do odległych pomieszczeń lub pięter przez istniejące miedziane linie telefoniczne
• Dostarczanie usług triple-play (IPTV, VoIP, VOD) dla domów i małych mieszkań
• Połączenia ostatniej mili dla dostawców usług internetowych oraz instalacje w budynkach wielomieszkaniowych
• Zapewnienie łączności Ethernet tam, gdzie ponowne okablowanie jest niepraktyczne

Kluczowe specyfikacje

• Szybkość transmisji danych: do 100/100 Mbps symetrycznie w odległości do 300 m; do 20/4 Mbps przy 1,4 km (zależy od profilu i jakości linii)

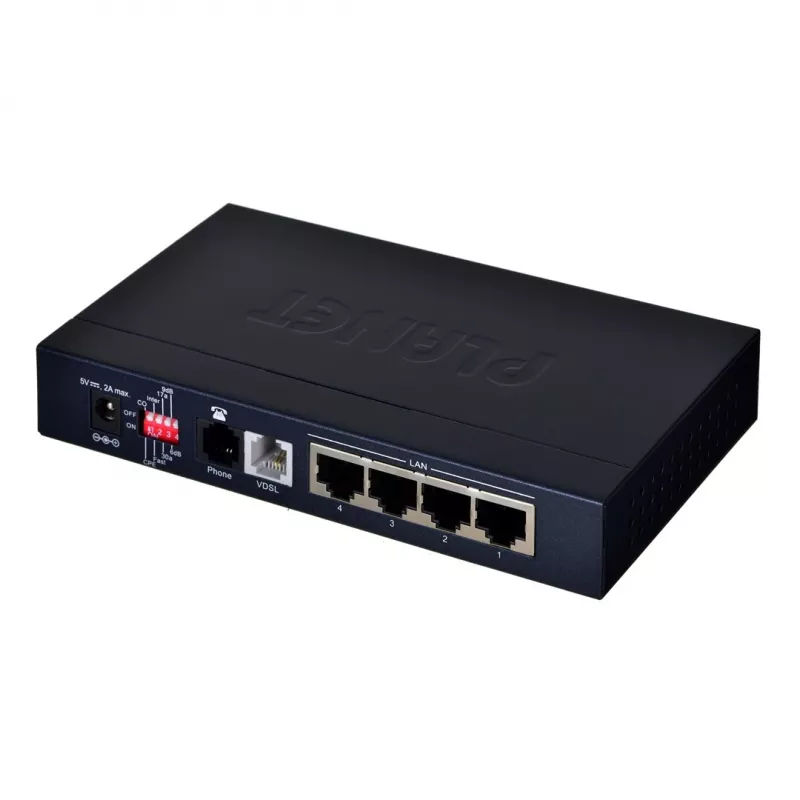

• Interfejsy: 4 × porty Ethernet RJ-45, 2 × RJ-11 (1 × VDSL, 1 × POTS)
• Profile VDSL2: obsługuje 17a (daleki zasięg) i 30a (krótki zasięg/prędkość łącza)
• Tryby: CPE i CO (wybierane przełącznikiem DIP)
• Standardy: IEEE 802.3, IEEE 802.3u, IEEE 802.3x
• Zasilanie: wejście DC, typowy pobór mocy 7,2 W
• Wymiary: 155 × 86 × 26 mm; Masa: 0,368 kg
• Kolor: Niebieski

Jak używać

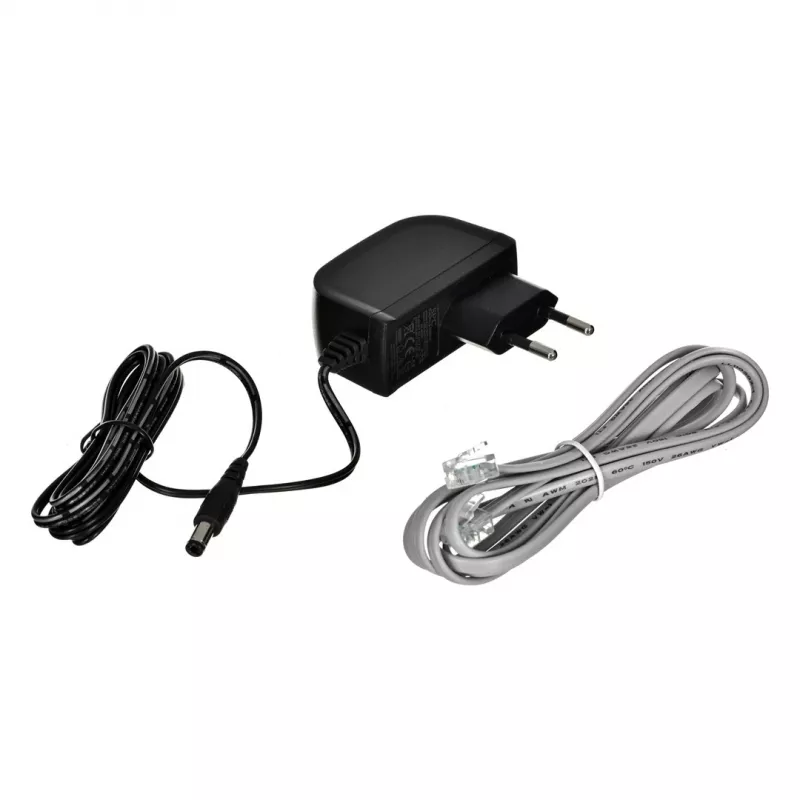

Zainstaluj VC-234, podłączając jego gniazdo VDSL RJ-11 do istniejącego gniazda telefonicznego na ścianie i podłączając urządzenia LAN do portów Ethernet RJ-45. Upewnij się, że wbudowany rozdzielacz POTS jest używany, jeśli telefon ma współdzielić tę samą linię. Ustaw jedno urządzenie w trybie CO, a zdalne w trybie CPE za pomocą przełącznika DIP, aby uzyskać połączenie punkt-punkt. Zasil urządzenie odpowiednim zasilaczem DC i sprawdź działanie, korzystając z diod LED na panelu przednim, aby potwierdzić stan łącza i aktywność.

Zalecenia

Aby uzyskać optymalną wydajność, wybierz profil VDSL2 odpowiedni do długości i jakości linii: użyj profilu 30a dla krótkiego zasięgu i potrzeb prędkości łącza, a profilu 17a dla większych odległości. Umieść jednostkę CO bliżej punktu dystrybucyjnego, a jednostkę CPE u klienta lub w zdalnym punkcie końcowym. Utrzymuj pary miedziane w dobrym stanie i minimalizuj odczepy mostkowe lub źródła szumów na linii, aby zachować przepustowość.
