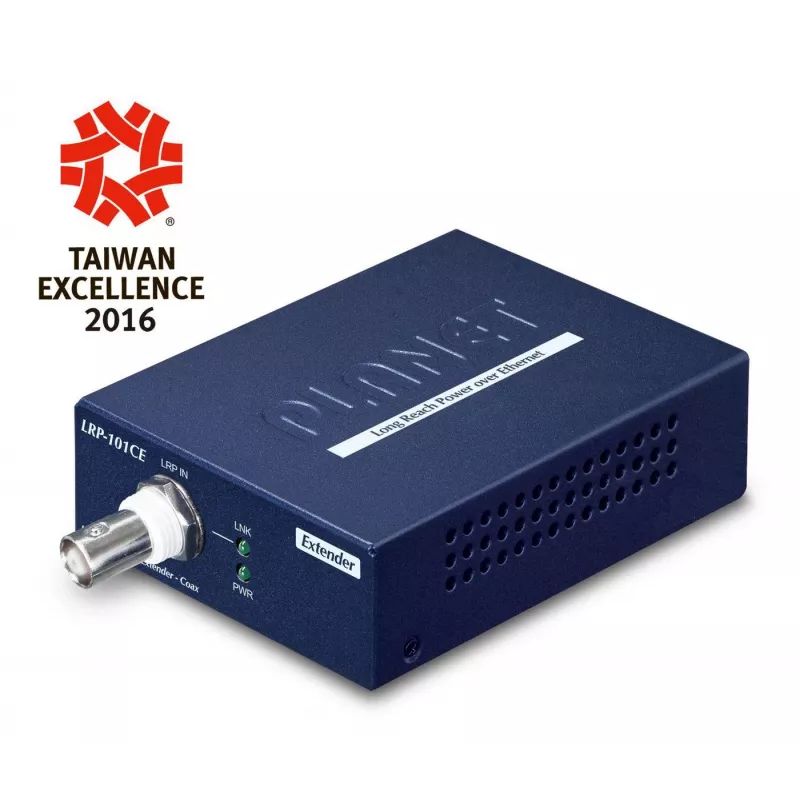

Nadajnik sieciowy PLANET LRP-101CE

PLANET LRP-101CE to jednoportowy przedłużacz PoE dalekiego zasięgu, zaprojektowany do przesyłania zarówno danych, jak i zasilania do urządzeń zgodnych z 802.3af/at na odległości przekraczające standardowe 100 m. Współpracując z wtryskiwaczami PoE dalekiego zasięgu PLANET lub wielokanałowymi przełącznikami PoE dalekiego zasięgu, LRP-101CE umożliwia transmisję przez istniejący kabel koncentryczny 75 Ω, wydłużając zasięg do 1000 m (3280 stóp), jednocześnie dostarczając PoE do zdalnego urządzenia PD.

Zalety

LRP-101CE zapewnia do 25 W mocy wyjściowej przez Ethernet do zasilania kamer IP PoE, bezprzewodowych punktów dostępowych PoE lub urządzeń kontroli dostępu. Obsługuje łączenie kaskadowe za pomocą złączy BNC T, umożliwiając współdzielenie czterech węzłów na port w razie potrzeby rozbudowy. Urządzenie działa w szerokim zakresie temperatur (od -20 do 70 °C), zapewniając stabilną pracę w trudnych warunkach, a diody LED na panelu przednim sygnalizują stan łącza, aktywności i PoE. Konstrukcja plug-and-play nie wymaga konfiguracji i może ponownie nawiązać połączenie w czasie poniżej 5 sekund.

Zastosowanie

• Instalacje kamer IP na duże odległości z wykorzystaniem istniejącego kabla koncentrycznego
• Zewnętrzne i wielkopowierzchniowe wdrożenia bezprzewodowych punktów dostępowych PoE (parkingi, kampusy)
• Kontrola dostępu i zdalne urządzenia sieciowe bez pobliskich gniazdek zasilania
• Niewielka rozbudowa sieci poprzez łączenie kaskadowe wielu węzłów LRP

Kluczowe specyfikacje

• Standardy: IEEE 802.3, IEEE 802.3u, IEEE 802.3af, IEEE 802.3at
• Maksymalny zasięg: do 1000 m (3280 stóp) przez kabel koncentryczny 75 Ω
• Moc wyjściowa PoE: do 25 W (budżet PoE dla portu)
• Prąd wyjściowy: 0,6 A
• Porty: 1 × RJ-45 Ethernet LAN
• Wskaźniki LED: łącze, aktywność, PoE
• Temperatura pracy: od -20 do 70 °C
• Wymiary (S×G×W): 94 × 70 × 26 mm
• Waga: 0,357 kg
• Kolor: Niebieski

Jak używać

Zainstaluj LRP-101CE w lokalizacji zdalnego urządzenia i podłącz jego port RJ-45 do urządzenia zasilanego PoE (na przykład kamery IP lub punktu dostępowego). Po stronie sieci podłącz LRP-101CE do wtryskiwacza PoE dalekiego zasięgu PLANET lub przełącznika PoE dalekiego zasięgu za pomocą istniejącego kabla koncentrycznego 75 Ω (przy użyciu złączy BNC). Zasilanie i dane są dostarczane z centralnego wtryskiwacza/przełącznika do LRP-101CE, który następnie dostarcza PoE przez połączenie Ethernet do PD. Nie wymaga konfiguracji; urządzenie jest typu plug-and-play, a jego stan jest sygnalizowany przez diody LED na przednim panelu.

Zalecenia

Aby zapewnić niezawodną pracę, używaj kabla koncentrycznego 75 Ω w dobrym stanie i sprawdź kompatybilność z wtryskiwaczem PoE dalekiego zasięgu PLANET lub przełącznikiem PoE dalekiego zasięgu. Upewnij się, że klasa PoE i pobór mocy urządzenia zasilanego nie przekraczają 25 W i 0,6 A dostępnych z LRP-101CE.
