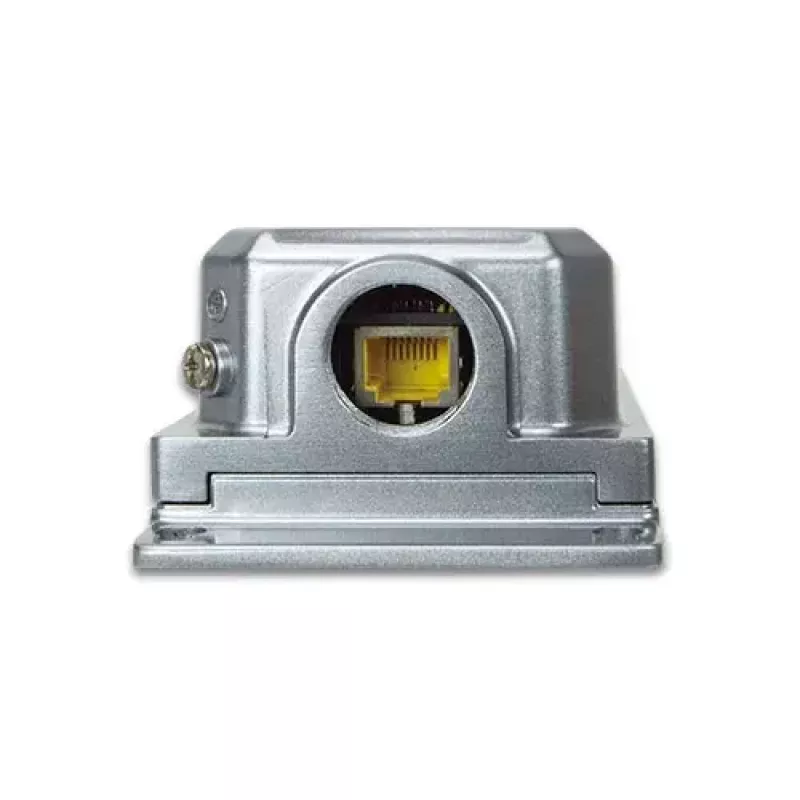

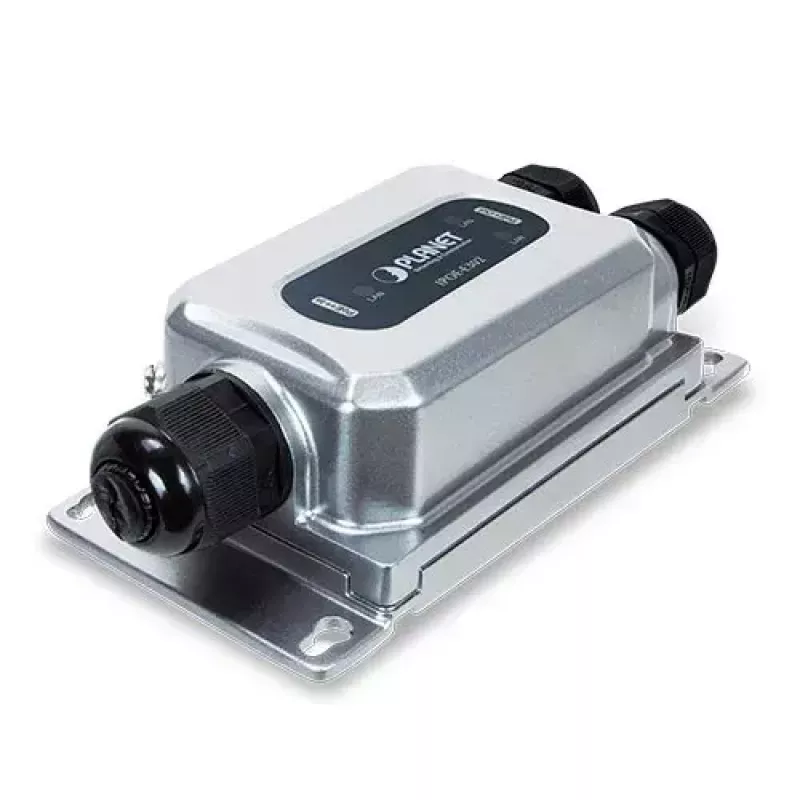

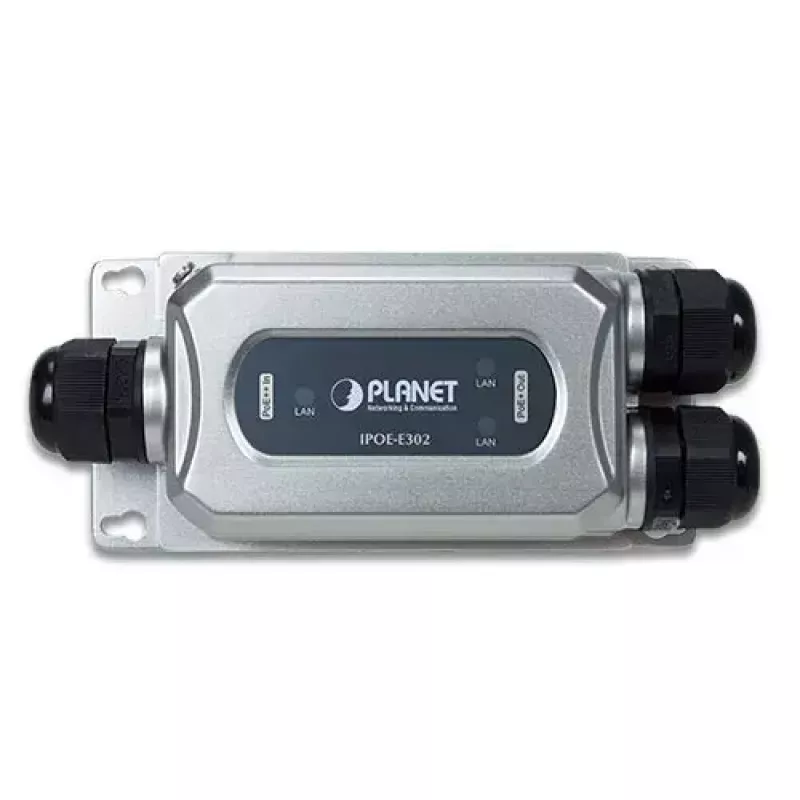

Nadajnik sieciowy PLANET IPOE-E302

PLANET IPOE-E302 to zewnętrzny nadajnik sieciowy, który wydłuża transmisję danych Gigabit Ethernet i zasilanie PoE poza standardowy limit 100 m. Umieszczony w aluminiowej obudowie o stopniu ochrony IP67, ten 1-portowy przedłużacz PoE++ 802.3bt z dwoma portami wyjściowymi 802.3bt/at Gigabit PoE przyjmuje do 95 W z wejścia 802.3bt PoE++ lub PoH i zapewnia łączny budżet PoE do 65 W na dwóch portach wyjściowych. Jest przeznaczony do wdrożeń punkt-wielopunkt, gdzie wymagane jest dodanie portów PoE bez dodatkowego okablowania i unikanie zewnętrznych zasilaczy.

Zalety

IPOE-E302 zapewnia odporne na warunki atmosferyczne złącza RJ45 z ekranowanymi wtykami i wodoodpornymi dławnicami kablowymi, aby zapewnić niezawodne połączenia zewnętrzne przy zachowaniu ochrony IP67 przed pyłem i wodą. Jego przemysłowa aluminiowa obudowa oferuje odporność elektromagnetyczną i szeroki zakres temperatur pracy od -40 do 75 °C, wspierając stabilną pracę w trudnych warunkach. Urządzenie obsługuje instalację typu plug-and-play i transmituje zarówno dane Gigabit Ethernet, jak i zasilanie PoE przez standardowe kable Cat5/5e/6, umożliwiając zasięg do 200 m dla zasilanych urządzeń.

Zastosowanie

• Zewnętrzne punkty dostępowe PoE Wi-Fi
• Zewnętrzne kamery IP PoE
• Zewnętrzne interkomy IP PoE i stacje domofonowe
• Wdrożenia PoE punkt-wielopunkt wymagające zwiększonego zasięgu

Kluczowe specyfikacje

• Model: PLANET IPOE-E302
• Porty: 1× wejście PoE++/PoH (802.3bt), 2× wyjście PoE (802.3bt/at), 10/100/1000BASE-T
• Maksymalna moc wejściowa PoE: do 95 W
• Budżet wyjściowy PoE: do 65 W (łącznie dla dwóch portów)
• Szybkość transmisji danych: 10/100/1000 Mbit/s, automatyczna negocjacja, pełny/półdupleks
• Stopień ochrony: IP67 (aluminiowa obudowa)
• Temperatura pracy: -40 do 75 °C
• Wymiary (S×G×W): 150 × 43,8 × 72,9 mm
• Pobór mocy (maks.): 97 W
• Wskaźniki: diody LED łącza/aktywności

Sposób użycia

Zainstaluj IPOE-E302 w linii między urządzeniem źródłowym zasilania (PSE) — takim jak przełącznik PoE++ 802.3bt lub źródło PoH — a podłączonymi urządzeniami zasilanymi (PD). Podłącz PSE do pojedynczego portu RJ45 "Wejście PoE+" i podłącz maksymalnie dwa urządzenia PoE do dwóch portów RJ45 "Wyjście PoE++" za pomocą kabla Cat5/5e/6. Zamocuj wodoodporne dławnice kablowe i ekranowane wtyki do zastosowań zewnętrznych, aby zachować ochronę IP67. Urządzenie nie wymaga konfiguracji i rozpoczyna dostarczanie danych i zasilania automatycznie po podłączeniu.

Zalecenia

Używaj okablowania Cat5e lub Cat6 w dobrym stanie, utrzymuj długości kabli w ramach rozszerzonego limitu projektowego 200 m zgodnie ze scenariuszem instalacji i upewnij się, że nadrzędny PSE może dostarczyć wystarczającą moc 802.3bt/PoH, aby zapewnić wymagany budżet wyjściowy dla podłączonych urządzeń PoE.
