Multiswitch satelitarny Televes 714403 5 wejść 13 wyjść

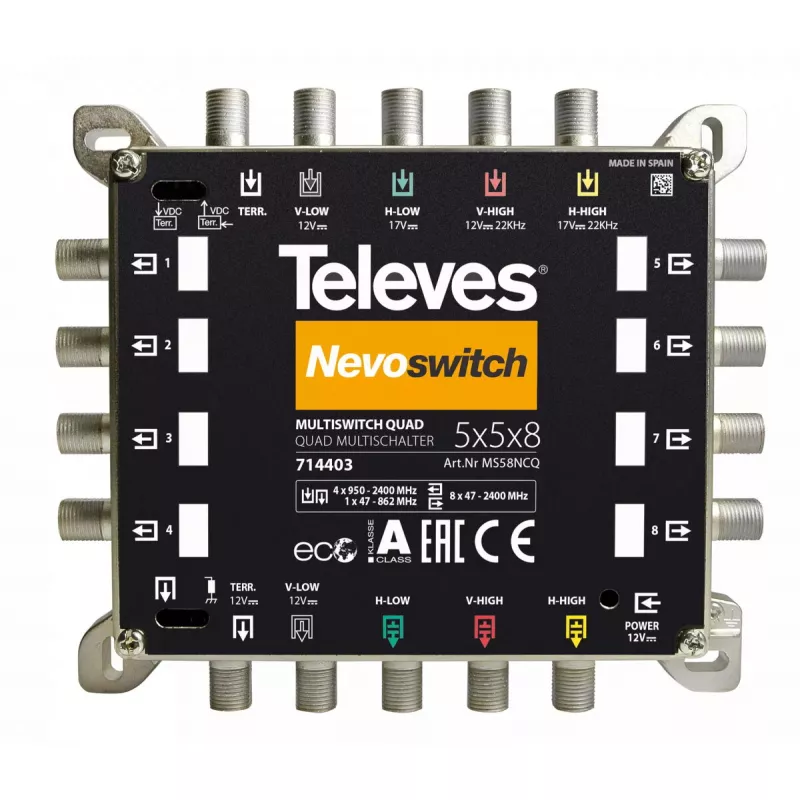

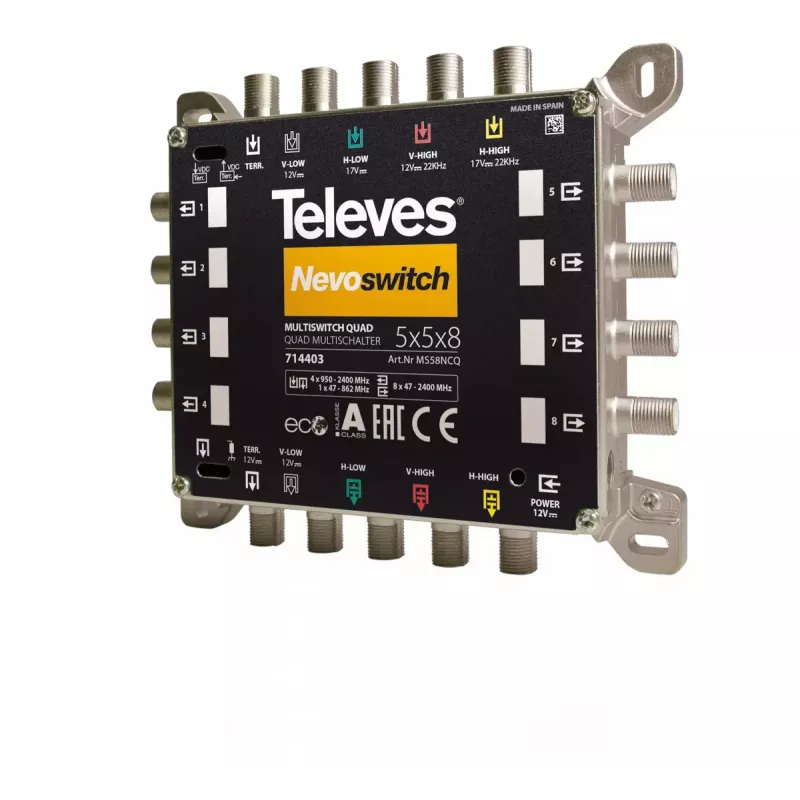

Multiswitch Televes 714403 (model MS58NCQ) to kaskadowy, kompatybilny z QUAD multiswitch satelitarny z 5 wejściami (jedno wejście naziemne i cztery polaryzacje satelitarne) oraz 13 wyjściami użytkownika. Obsługuje zakres częstotliwości 950–2400 MHz i nadaje się do dystrybucji sygnałów satelitarnych i naziemnych w instalacjach mieszkaniowych oraz małych komercyjnych. W zestawie znajduje się zasilacz 12 V (ref. 9916).

Zalety

Ten multiswitch jest kaskadowy i może pracować jako terminal (topologia gwiazdy) lub być łączony kaskadowo za pomocą prostego przełącznika. Generuje ton 22 kHz dla kompatybilności z każdym LNB, w tym QUAD LNB, i obsługuje zdalne zasilanie przez linię VL. Urządzenie umożliwia przepływ prądu stałego z wejść w górę oraz zawiera aktywną ścieżkę naziemną i przełącznik do zasilania przedwzmacniaczy naziemnych lub umożliwienia przepływu prądu. Kompaktowe wymiary (137 × 29 × 121 mm) i niski pobór prądu (40 mA) ułatwiają instalację w różnych konfiguracjach.

Zastosowanie

• Dystrybucja sygnału satelitarnego do wielu odbiorników w budynkach mieszkalnych
• Małe instalacje komercyjne lub wielopokojowe
• Konfiguracje wymagające kaskadowego łączenia multiswitchy
• Systemy wykorzystujące QUAD LNB lub inne LNB z 4 polaryzacjami

Kluczowe specyfikacje

• Model: Televes 714403 (MS58NCQ)
• Wejścia: 5 (4 polaryzacje satelitarne + 1 naziemne)
• Wyjścia: 13 wyjść użytkownika
• Zakres częstotliwości: 950–2400 MHz

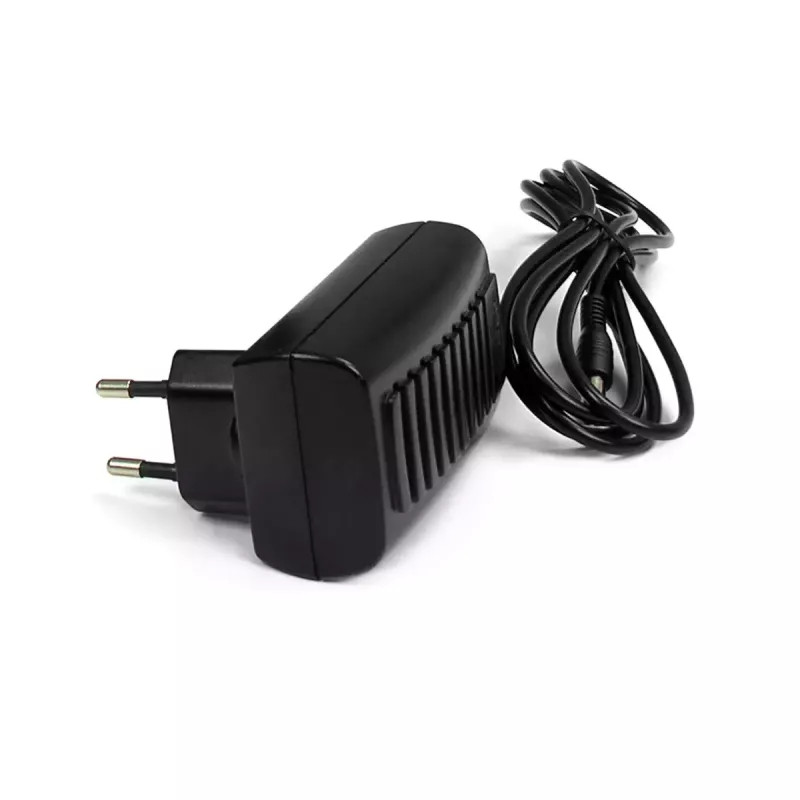

• Napięcie wejściowe: 12 V (zasilacz ref. 9916 w zestawie)
• Zakres napięcia: 92–105 dBµV
• Pobór prądu: 40 mA
• Wymiary: 137 × 29 × 121 mm
• EAN: 8424450172865

Sposób użycia

Zainstaluj multiswitch w pobliżu punktu dystrybucji anteny i podłącz cztery wyjścia LNB satelity oraz antenę naziemną do odpowiednich wejść. Podłącz dołączony zasilacz 12 V do urządzenia. Skonfiguruj urządzenie jako terminal w topologii gwiazdy lub ustaw prosty przełącznik, aby umożliwić pracę kaskadową przy łączeniu kolejnych multiswitchy. Używaj tonu 22 kHz i funkcji zdalnego zasilania VL zgodnie z wymaganiami podłączonych LNB i odbiorników. Upewnij się, że ustawienia przepływu prądu stałego są zgodne z wymaganiami instalacji dotyczącymi zasilania.

Zalecenia

Umieść multiswitch w suchym, wentylowanym miejscu i używaj wysokiej jakości kabli koncentrycznych i złączy. Przed finalizacją instalacji sprawdź kompatybilność LNB i odbiorników z tonem 22 kHz i zdalnym zasilaniem VL.
