Nadajnik i odbiornik sieciowy PLANET IVC-234GPT — 4-portowy przedłużacz 1G Ethernet PoE do VDSL2, Aluminium/Niebieski

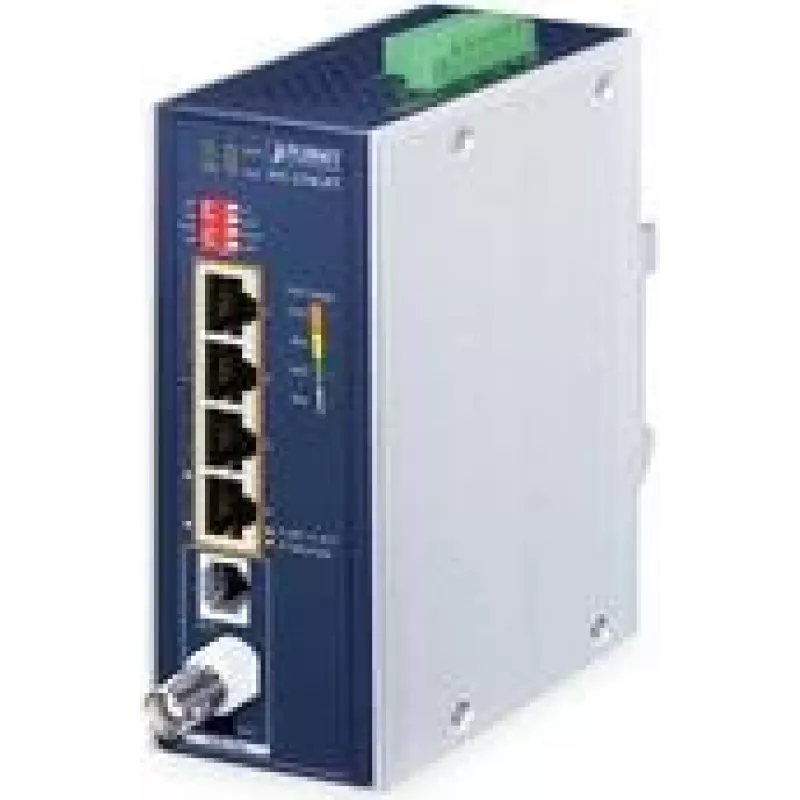

PLANET IVC-234GPT to nadajnik i odbiornik sieciowy zaprojektowany do rozszerzenia Gigabit Ethernet i Power over Ethernet (PoE) przez łącza VDSL2. Umieszczony w aluminiowej obudowie IP30 z wykończeniem aluminium/niebieski, kompaktowe urządzenie oferuje cztery porty 10/100/1000BASE-T RJ45 ze zintegrowaną funkcją iniektora PoE IEEE 802.3af/802.3at oraz jedno gniazdo telefoniczne RJ11 i jedno złącze BNC do transmisji VDSL2. Urządzenie konwertuje i przekazuje Ethernet oraz PoE przez istniejący kabel koncentryczny lub linię telefoniczną, umożliwiając łączność na duże odległości dla zdalnych urządzeń IP.

Zalety

IVC-234GPT obsługuje profile VDSL2 Super Vector oraz funkcje G.vector/G.INP, zapewniając szybką i wolną od zakłóceń transmisję Ethernet w istniejącej infrastrukturze miedzianej. Może dostarczyć do 30,8 W na port PoE przy łącznym budżecie PoE do 120 W, zachowując przy tym wydajność Gigabit Ethernet na portach RJ45. Urządzenie zaprojektowano do szybkiej instalacji z funkcją plug-and-play, wieloma opcjami montażu oraz szerokim zakresem napięcia wejściowego DC z zabezpieczeniem przed odwrotną polaryzacją, co zapewnia niezawodne zastosowanie w przemyśle.

Nadaje się do

• Rozszerzania łączności sieciowej i zasilania PoE dla kamer IP przez istniejące okablowanie koncentryczne lub telefoniczne
• Zasilania zdalnych punktów dostępowych i telefonów VoIP tam, gdzie układanie nowego okablowania jest niepraktyczne
• Łączy punkt-punkt o dalekim zasięgu Ethernet w kampusach, magazynach i obiektach wielobudynkowych
• Wymiany/migracji analogowych infrastruktur koncentrycznych/telefonicznych na cyfrowe usługi triple-play

Kiedy może być nieodpowiedni

Ten przedłużacz wymaga zgodnego urządzenia VDSL2 na drugim końcu do pracy punkt-punkt i nie zastępuje pełnych funkcji routera ani przełącznika zarządzalnego. Jest przeznaczony do rozszerzania w warstwie 2 i przekazywania PoE, a nie do zaawansowanego routingu w warstwie 3, rozbudowanego zarządzania VLAN-ami czy przełączania o wysokiej gęstości w sieci szkieletowej.

Kluczowe specyfikacje

• Cztery porty 10/100/1000BASE-T RJ45 Ethernet z obsługą iniektora PoE IEEE 802.3af/at
• Jedno złącze telefoniczne RJ11 i jedno złącze BNC do transmisji VDSL2
• Profile VDSL2: ITU-T G.993.2 (profil 17a/30a/35b) z G.vectoring i G.INP (ITU-T G.993.5)
• Maksymalna przepustowość symetryczna do 200/200 Mb/s; asymetryczna do 300/100 Mb/s (w zależności od trybu)
• Moc wyjściowa PoE do 30,8 W na port i łączny budżet PoE do 120 W
• Możliwość zdalnego zasilania do 100 m przez okablowanie Ethernet
• Zakres napięcia wejściowego: 12–54 V DC z możliwością zasilania redundantnego i zabezpieczeniem przed odwrotną polaryzacją
• Zakres temperatury pracy: -40 °C do 75 °C
• Aluminiowa obudowa IP30; opcje montażu na szynie DIN, na ścianie lub z boku ściany
• Obsługuje przedłużenie punkt-punkt do 1,4 km przez odpowiednie okablowanie miedziane

Sposób użycia

Zainstaluj jeden IVC-234GPT na każdym końcu łącza miedzianego/koncentrycznego i ustaw jedno urządzenie w trybie CO, a drugie w trybie CPE za pomocą wbudowanego przełącznika DIP. Podłącz lokalną sieć lub źródło PoE do portów RJ45 w jednostce po stronie CO; podłącz zdalne urządzenia do portów RJ45 w jednostce po stronie CPE. W razie potrzeby użyj złącza RJ11 lub BNC do łącza uplink VDSL2 na każdym urządzeniu. Podczas konfiguracji monitoruj diody LED portów i systemu, aby zweryfikować stan łącza i dostarczanie PoE. W przypadku urządzeń PoE potwierdź kompatybilność PD (802.3af/at) i upewnij się, że łączny budżet PoE nie został przekroczony.

Co wziąć pod uwagę przed zakupem

• Upewnij się, że na drugim końcu dostępne jest zgodne urządzenie VDSL2 (CO lub CPE) do pracy punkt-punkt
• Sprawdź, czy jakość i odległość istniejącego okablowania koncentrycznego lub telefonicznego spełniają wymaganą przepustowość dla Twojego przypadku użycia
• Potwierdź, że całkowite zapotrzebowanie na moc PoE wszystkich podłączonych urządzeń nie przekracza budżetu 120 W
• Sprawdź wymagania środowiskowe i montażowe w odniesieniu do aluminiowej obudowy IP30 i zakresu temperatury pracy

Zalecenia

Aby uzyskać stabilne, szybkie łącza, wybierz symetryczny lub asymetryczny tryb VDSL2 w zależności od tego, czy ważniejsza jest wydajność wysyłania czy pobierania; włącz sprzęt kompatybilny z wektorowaniem, jeśli jest dostępny, i używaj wysokiej jakości okablowania koncentrycznego lub RJ11. Umieść jednostkę CO blisko centralnego źródła zasilania i użyj szerokozakresowego wejścia DC, aby w razie potrzeby zapewnić zasilanie redundantne. Zweryfikuj budżet PoE i monitoruj diody LED podczas początkowego wdrażania, aby zapewnić prawidłowe działanie.
