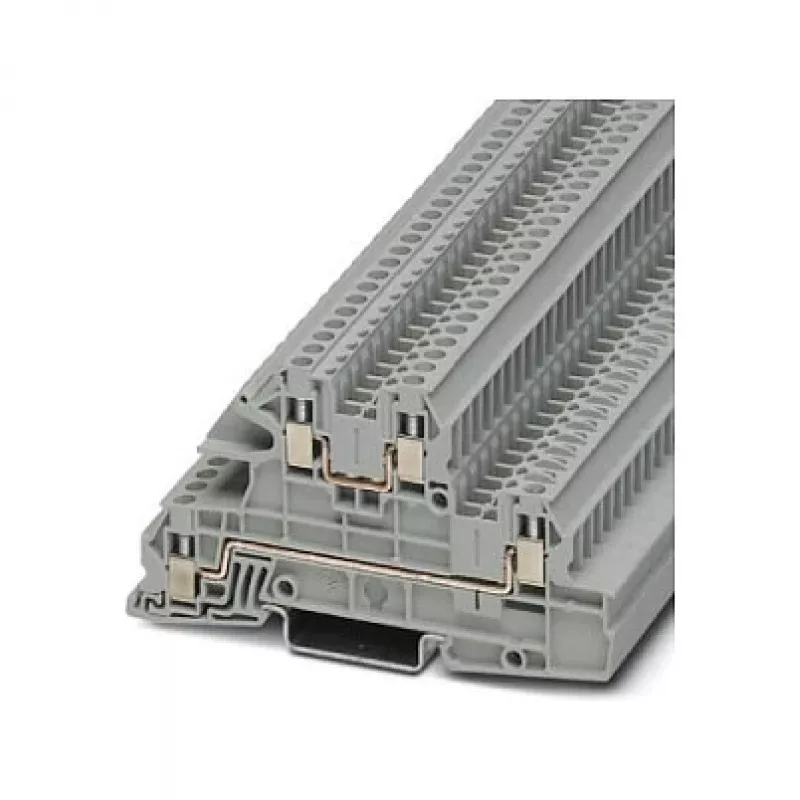

Phoenix 3076031 UTI 2,5-L/L Listwa zaciskowa instalacyjna wielopoziomowa, połączenie śrubowe, 2 poziomy, 4 przyłącza, 2,5 mm², 500 V, 24 A, szary

W instalacjach wymagających kompaktowego okablowania o wysokiej gęstości bez utraty przejrzystości, listwa zaciskowa instalacyjna Phoenix 3076031 UTI 2,5-L/L o konstrukcji dwupoziomowej podwaja liczbę punktów przyłączeniowych przy tej samej powierzchni zajmowanej co standardowa listwa przelotowa. W przeciwieństwie do listew jednopoziomowych, które wymuszają rozłożenie połączeń na kilka modułów, ta listwa łączy dwa niezależne poziomy, każdy z własnym systemem zacisków śrubowych, co pozwala zarządzać złożonymi trasami sygnałów i zasilania w ciasnych szafach sterowniczych. Szara obudowa z poliamidu jest bezhalogenowa i trudnopalna zgodnie z UL 94 V0, co czyni ją odpowiednią do stosowania w środowiskach przemysłowych, gdzie bezpieczeństwo pożarowe jest priorytetem.

Najważniejsze cechy

• Dwupoziomowa listwa zaciskowa instalacyjna z czterema połączeniami śrubowymi (dwa na poziom)
• Przekrój znamionowy 2,5 mm², obsługuje przewody od 0,14 mm² do 4 mm² (AWG 26–12)
• Napięcie znamionowe 500 V i prąd 24 A zgodnie z IEC, odpowiednia do sterowania i rozdziału energii
• Montaż na standardowej szynie DIN NS 35/7,5 lub NS 35/15
• Zakres temperatury pracy od -60 °C do +105 °C
• Zgodna z IEC 60947-7-1 oraz posiada atesty UL, CSA, EAC i VDE

W codziennym użytkowaniu

Elektrycy i producenci szaf docenią prostą technologię połączeń śrubowych: długość zdejmowania izolacji 9 mm i gwint śruby M3 z momentem dokręcania 0,5–0,6 Nm zapewniają pewne i odporne na wibracje połączenia. Kompaktowa konstrukcja listwy i czytelne powierzchnie do oznaczania umożliwiają wydajne okablowanie i łatwą identyfikację, nawet w gęsto zabudowanych szafach. Dzięki stopniowi zanieczyszczenia 3 i kategorii przepięciowej III może być stosowana w przemysłowych szafach sterowniczych, budowie maszyn i automatyce budynkowej, gdzie niezawodność jest kluczowa.

Pełna specyfikacja

• Marka: Phoenix Contact
• Model: 3076031 UTI 2,5-L/L
• MPN: 3076031
• EAN: 4046356643962
• Typ: Instalacyjna listwa zaciskowa wielopoziomowa
• Metoda połączenia: Połączenie śrubowe
• Liczba poziomów: 2
• Liczba przyłączy: 4
• Przekrój znamionowy (IEC): 2,5 mm²
• Zakres przekroju przewodu (IEC): 0,14 mm² – 4 mm²
• Zakres AWG: 26 – 12
• Napięcie znamionowe (IEC): 500 V
• Prąd znamionowy (IEC): 24 A
• Materiał izolacyjny: Poliamid (PA)
• Kolor: Szary
• Typ montażu: Szyna DIN NS 35/7,5, NS 35/15
• Długość zdejmowania izolacji: 9 mm
• Gwint śruby: M3
• Moment dokręcania: 0,5 – 0,6 Nm
• Temperatura pracy: -60 °C do 105 °C
• Klasa palności: UL 94 V0
• Stopień zanieczyszczenia: 3
• Kategoria przepięciowa: III
• Normy/Atesty: IEC 60947-7-1, UL, CSA, EAC, VDE

Uwagi końcowe

Dla inżynierów, którzy muszą maksymalizować gęstość okablowania bez kompromisów w zakresie bezpieczeństwa i łatwości obsługi, Phoenix 3076031 UTI 2,5-L/L to sprawdzone rozwiązanie, które spełnia międzynarodowe normy i niezawodnie działa w wymagających środowiskach przemysłowych.
