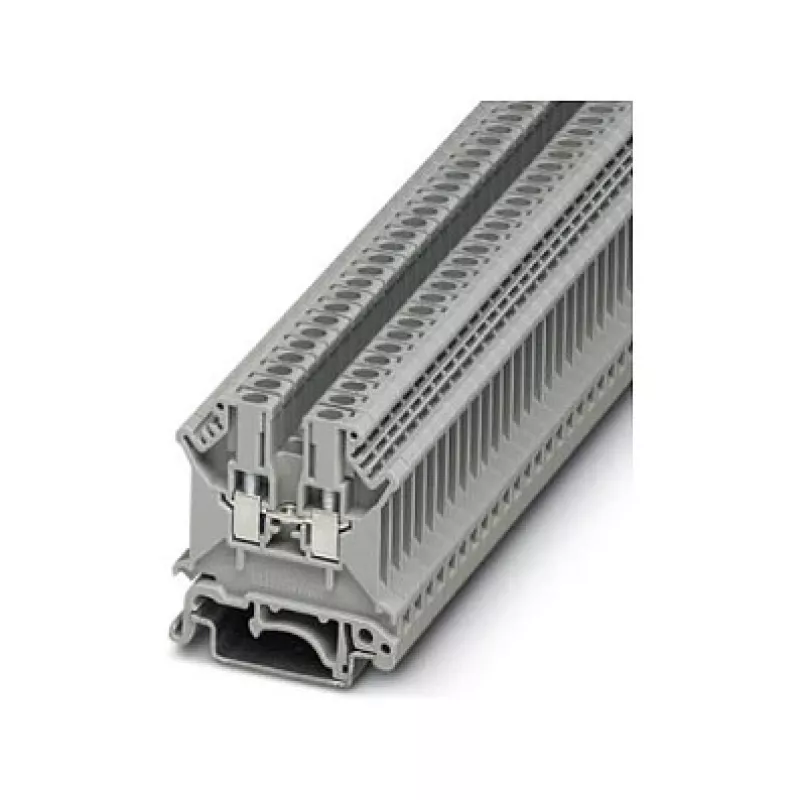

Phoenix 3001501 UK 3 N Przepustowa Listwa Zaciskowa, Połączenie Śrubowe, 2,5 mm², 800 V, 24 A, Montaż na Szynie DIN, Szary

Przy napięciu znamionowym 800 V i prądzie znamionowym 24 A, przepustowa listwa zaciskowa Phoenix 3001501 UK 3 N zapewnia niezawodną pracę w wymagających zastosowaniach przemysłowych w sterowaniu i dystrybucji energii. Technologia połączenia śrubowego gwarantuje bezpieczne i odporne na wibracje okablowanie dla przewodów litych lub linkowych o przekroju do 2,5 mm².

Przegląd

UK 3 N to jednopoziomowa, jednopozycyjna przepustowa listwa zaciskowa przeznaczona do montażu na szynie DIN NS 35/7,5 lub NS 35/15. Zapewnia dwa punkty połączeniowe do przeprowadzenia przewodu przez panel lub obudowę bez przerywania obwodu. Szara obudowa z poliamidu spełnia normę palności UL 94 V0, co czyni ją odpowiednią do stosowania w szafach sterowniczych, rozdzielnicach i systemach automatyki, gdzie bezpieczeństwo i niezawodność są najważniejsze.

Co wyróżnia ten produkt

• Wysoka obciążalność prądowa: 24 A przy 800 V (IEC) do zadań związanych z dystrybucją energii.
• Szeroki zakres przekrojów przewodów: przyjmuje przewody lite od 0,2 do 4 mm² oraz linkowe od 0,2 do 2,5 mm² (AWG 24–12).
• Solidne połączenie śrubowe z gwintem M3 i zalecanym momentem dokręcania 0,5–0,6 Nm.
• Kompaktowa konstrukcja: tylko 5,2 mm szerokości, oszczędza miejsce na szynie DIN.
• Trwała obudowa z poliamidu przeznaczona do pracy w temperaturach od -60 °C do 105 °C i stopniu zanieczyszczenia 3.

Dane techniczne

• Technologia połączenia: Połączenie śrubowe
• Liczba pozycji: 1
• Liczba połączeń: 2
• Przekrój znamionowy: 2,5 mm²
• Napięcie znamionowe (IEC): 800 V
• Prąd znamionowy (IEC): 24 A
• Maks. przekrój przewodu litego: 0,2 – 4 mm²
• Maks. przekrój przewodu linkowego: 0,2 – 2,5 mm²
• Przekrój przewodu AWG: 24 – 12
• Typ montażu: Szyna DIN NS 35/7,5, NS 35/15
• Materiał izolacyjny: PA (poliamid)
• Kolor: Szary
• Klasa palności (UL 94): V0
• Długość odizolowania: 8 mm
• Gwint śruby: M3
• Moment dokręcania: 0,5 – 0,6 Nm
• Temperatura pracy: -60 °C do 105 °C
• Stopień zanieczyszczenia: 3

Nasza ocena

Phoenix 3001501 UK 3 N to niezawodna, wysokiej jakości przepustowa listwa zaciskowa, która łączy wysokie parametry elektryczne z kompaktową budową. Jej połączenie śrubowe i szeroki zakres przekrojów przewodów czynią ją uniwersalną w różnych zastosowaniach przemysłowych, a obudowa z poliamidu o klasie V0 zapewnia bezpieczeństwo. Solidny wybór dla profesjonalistów poszukujących niezawodnych połączeń na szynie DIN.
