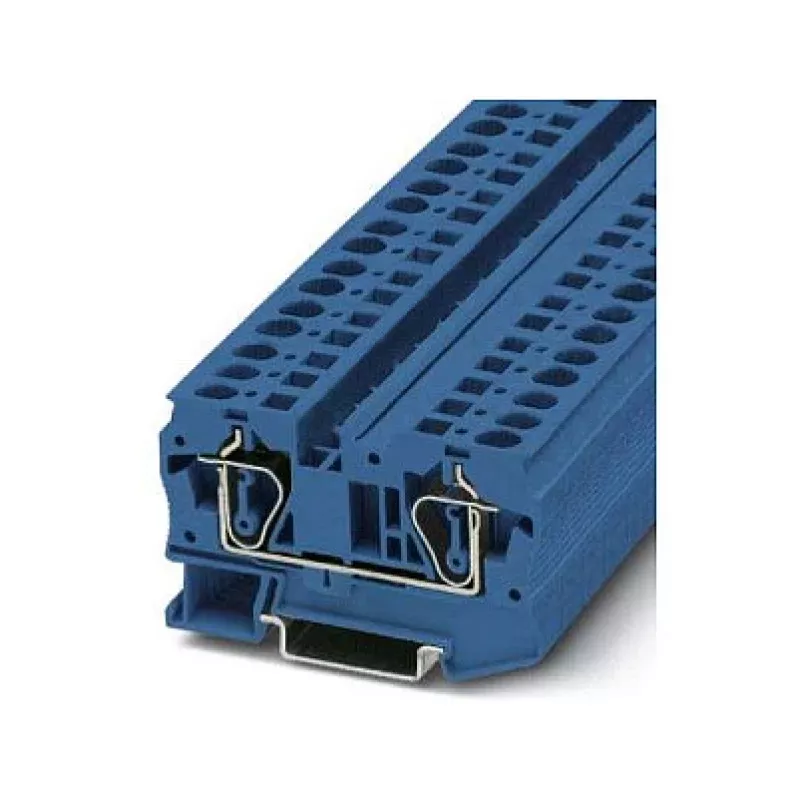

Phoenix Contact ST 6 BU Przepustowy blok zaciskowy, Push-in, 6 mm², niebieski

Phoenix Contact ST 6 BU to przepustowy blok zaciskowy zaprojektowany do szaf sterowniczych o wysokiej gęstości upakowania oraz przemysłowych systemów rozdzielczych. Technologia połączeń push-in umożliwia bezpośrednie wprowadzanie przewodów litych lub linkowych bez użycia narzędzi, skracając czas okablowania nawet o 50% w porównaniu z zaciskami śrubowymi. Przy przekroju znamionowym 6 mm² i maksymalnym prądzie obciążenia 50 A (z przewodem 10 mm²), ten niebieski blok zaciskowy radzi sobie z wymagającymi zadaniami rozdziału mocy, zachowując kompaktową obudowę na standardowych szynach DIN.

Zalety

Beznarzędziowe zakończenie push-in przyspiesza budowę rozdzielnic i zmniejsza zmęczenie operatora. Blok zaciskowy przyjmuje szeroki zakres przekrojów przewodów od 0,5 mm² do 10 mm² (lity) lub od 20 AWG do 8 AWG, co daje elastyczność w mieszanych schematach okablowania. Obudowa z poliamidu spełnia wymagania UL 94 V0 dotyczące palności i wytrzymuje temperatury pracy od -60 °C do 105 °C, zapewniając niezawodność w trudnych warunkach. Konstrukcja dwupoziomowa, jednopoziomowa upraszcza identyfikację obwodów i konserwację.

Zastosowanie

• Przemysłowe szafy sterownicze i centra sterowania silnikami
• Rozdział mocy w maszynach i systemach przenośnikowych
• Automatyka budynkowa i szafy sterownicze HVAC
• Urządzenia kolejowe i transportowe wymagające połączeń odpornych na wibracje
• Falowniki słoneczne i systemy magazynowania energii

Kluczowe specyfikacje

• Technologia połączeń: Push-in
• Przekrój znamionowy: 6 mm²
• Kolor: niebieski
• Liczba pozycji: 2
• Liczba poziomów: 1
• Montaż: szyna DIN NS 35/7,5 lub NS 35/15
• Napięcie znamionowe (IEC): 1000 V
• Prąd znamionowy (IEC): 41 A (maks. 50 A z przewodem 10 mm²)
• Znamionowe napięcie udarowe: 8 kV
• Materiał izolacyjny: poliamid (PA), UL 94 V0
• Stopień zanieczyszczenia: 3, kategoria przepięciowa: III
• Długość odizolowania: 12 mm
• Przekrój przewodu litego: 0,5–10 mm²
• Przekrój przewodu linkowego: 0,5–6 mm²
• Zakres AWG: 20–8
• Temperatura pracy: -60 °C do 105 °C

Zalecenia

Połącz ST 6 BU z zaślepkami końcowymi i płytami działowymi Phoenix Contact do instalacji grupowych. W środowiskach o wysokich wibracjach sprawdź, czy połączenie push-in spełnia wymagania dotyczące trzymania; w przeciwnym razie rozważ alternatywy z zaciskiem śrubowym. Zawsze przestrzegaj lokalnych przepisów dotyczących okablowania i stosuj odpowiednie tulejki do przewodów linkowych.
