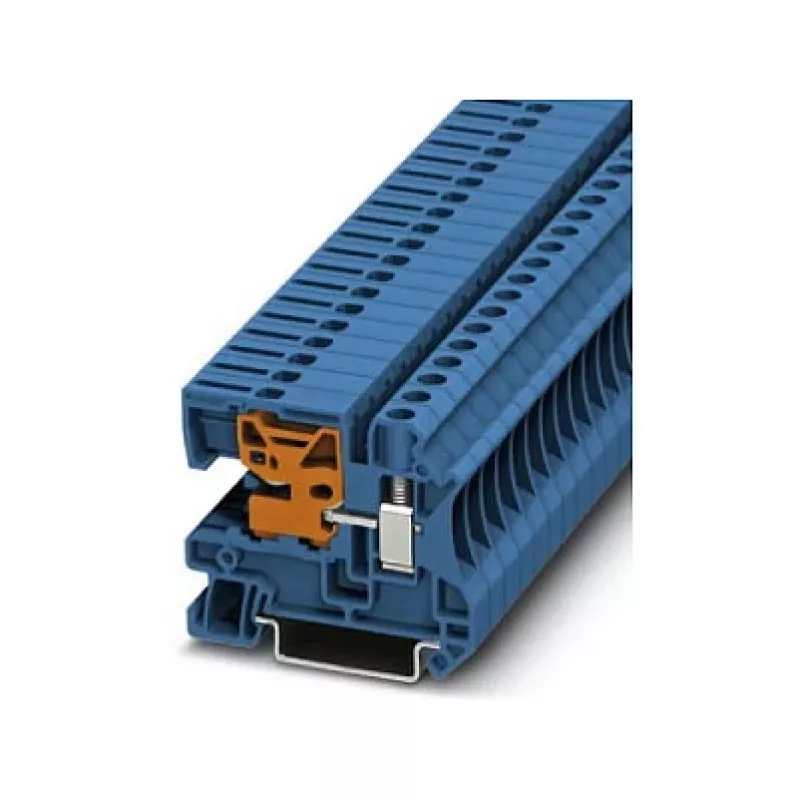

Phoenix 3245037 UTN 6 Złączka przelotowa z nożowym rozłącznikiem, 0,2-10 mm², niebieska

Do szaf sterowniczych i rozdzielnic, gdzie bezpieczne odizolowanie obwodów sygnałowych jest niezbędne, przepustowa listwa zaciskowa Phoenix 3245037 UTN 6 z nożowym odłącznikiem oferuje kompaktowy punkt rozłączenia bez użycia narzędzi. W przeciwieństwie do standardowych listew przepustowych, które wymagają demontażu przewodów w celu odizolowania obwodu, ta listwa integruje wyraźnie widoczne ostrze noża, które otwiera ścieżkę prądową w kilka sekund, podczas gdy przewód pozostaje bezpiecznie zamocowany. Niebieska obudowa zapewnia natychmiastową identyfikację wizualną jako zacisk przewodu N, redukując błędy okablowania w instalacjach wieloprzewodowych. Przeznaczona do 41 A i 500 V, obsługuje wymagające obciążenia przemysłowe, przyjmując przewody lite do 10 mm² i elastyczne do 6 mm².

Najważniejsze cechy

• Funkcja odłącznika nożowego: izoluj obwody bez usuwania przewodów
• Niebieska obudowa oznacza funkcję przewodu N zgodnie z normami DIN VDE
• Połączenie śrubowe z gwintem M3 i momentem obrotowym 0,6–0,8 Nm
• Szeroki zakres przewodów: 0,2–10 mm² lity, 0,2–6 mm² elastyczny, AWG 24–8
• Klasa palności UL 94 V0, materiał izolacyjny poliamid
• Montaż na standardowej szynie DIN NS 35/7,5 lub NS 35/15

W codziennym użytkowaniu

Elektrycy cenią UTN 6 za konserwację i rozwiązywanie problemów. Ćwierć obrotu zintegrowanej dźwigni noża otwiera obwód, umożliwiając bezpieczne testowanie lub wymianę komponentów bez naruszania okablowania. Zaciski śrubowe przyjmują przewody z tulejkami lub bez, a długość zdejmowania izolacji 10 mm jest wyraźnie oznaczona na obudowie. Listwa jest przystosowana do stopnia zanieczyszczenia 3, co czyni ją odpowiednią do trudnych warunków przemysłowych. Z dwoma połączeniami i jedną pozycją, idealnie pasuje do gęstych listew zaciskowych, a niebieski kolor jest zgodny z powszechną identyfikacją przewodu N, upraszczając okablowanie i inspekcję paneli.

Pełna specyfikacja

• Przekrój znamionowy: 6 mm²
• Metoda połączenia: połączenie śrubowe
• Przekrój przewodu litego: 0,2 mm² – 10 mm²
• Przekrój przewodu elastycznego: 0,2 mm² – 6 mm²
• Przekrój przewodu AWG: 24 – 8
• Napięcie znamionowe (IEC): 500 V
• Prąd znamionowy (IEC): 41 A
• Typ odłącznika: odłącznik nożowy
• Materiał izolacyjny: PA (poliamid)
• Klasa palności (UL 94): V0
• Liczba połączeń: 2
• Liczba pozycji: 1
• Długość zdejmowania izolacji: 10 mm
• Gwint śruby: M3
• Moment obrotowy: 0,6 Nm – 0,8 Nm
• Stopień zanieczyszczenia: 3
• Typ montażu: szyna DIN NS 35/7,5, NS 35/15

Uwaga końcowa

Niezawodny zacisk odłącznika N, który łączy bezpieczeństwo, przejrzystość i solidną wydajność w jednym kompaktowym urządzeniu.
