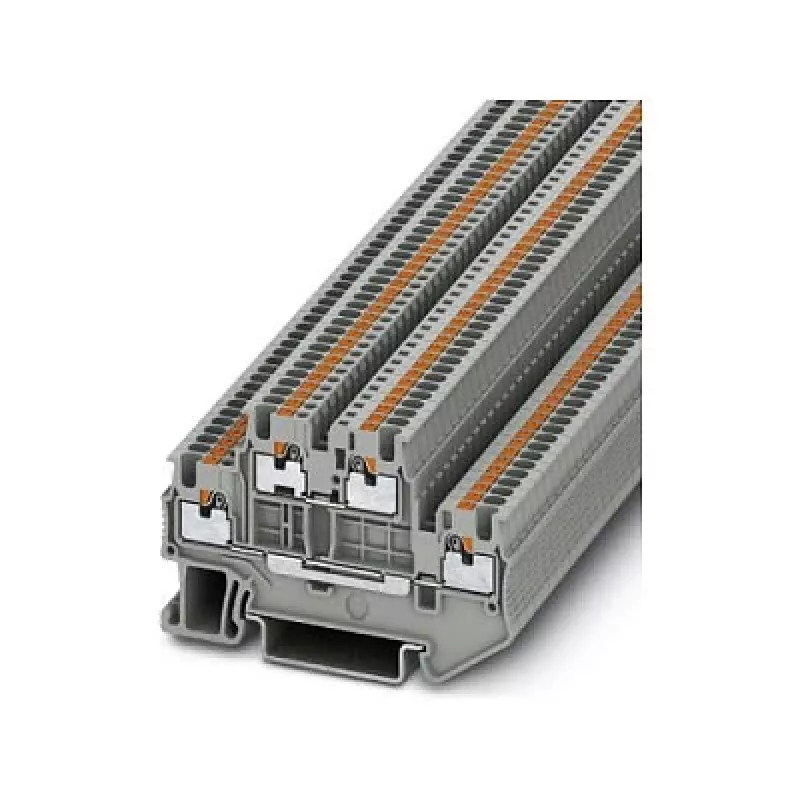

Phoenix PTTB 1,5/S Dwupoziomowa listwa zaciskowa, Push-in, 1.5mm², Szary

Dwupoziomowa listwa zaciskowa z technologią połączeń push-in, zaprojektowana do gęstego okablowania w szafach sterowniczych i rozdzielnicach. Ten model Phoenix PTTB 1,5/S oferuje cztery punkty połączeniowe push-in na dwóch poziomach, umożliwiając oszczędzającą miejsce dystrybucję sygnałów i zasilania do 17,5 A i 500 V. Bezobsługowa konstrukcja push-in przyjmuje przewody lite i linkowe o przekroju od 0,14 do 1,5 mm², znacznie skracając czas instalacji w porównaniu z zaciskami śrubowymi.

Zalety

Dwupoziomowa konstrukcja podwaja gęstość okablowania na szynie DIN, oszczędzając cenne miejsce w szafie. Złącza push-in umożliwiają bezpośrednie wprowadzenie przewodów sztywnych lub elastycznych z tulejkami – bez użycia narzędzi. Szara obudowa z poliamidu jest bezhalogenowa i spełnia normę UL 94 V0, zapewniając bezpieczeństwo pożarowe i trwałość w trudnych warunkach przemysłowych. Wyraźne pola oznaczeń na każdym poziomie ułatwiają identyfikację obwodów i konserwację.

Zastosowanie

• Producenci szaf sterowniczych potrzebujący kompaktowych listew zaciskowych o dużej gęstości
• Producenci maszyn okablowujący czujniki, siłowniki i sygnały I/O sterowników PLC
• Systemy automatyki przemysłowej z częstą rekonfiguracją
• Zastosowania wymagające odpornych na wibracje i bezobsługowych połączeń

Kluczowe dane techniczne

• Typ: Dwupoziomowa listwa zaciskowa
• Połączenie: Push-in
• Przekrój znamionowy: 1,5 mm²
• Liczba pozycji: 4 (2 na poziom)
• Napięcie znamionowe: 500 V (IEC)
• Prąd znamionowy: 17,5 A
• Montaż: szyna DIN NS 35/7,5 lub NS 35/15
• Temperatura pracy: od -60 °C do +105 °C
• Dopuszczenia: UL, cUL, VDE, EAC

Zalecenia

Aby uzyskać optymalną wydajność, należy stosować tulejki na przewodach elastycznych i zapewnić odpowiednie ograniczniki na szynie DIN. Zaleca się łączenie z osłonami końcowymi i przegrodami Phoenix, aby zachować odstępy w instalacjach o mieszanych napięciach.
