WAGO 2004-1204 TOPJOB S 2-przewodowa listwa zaciskowa przelotowa, 800 V, 32 A, 4 mm², szary

WAGO 2004-1204 to wysokiej jakości 2-przewodowa listwa zaciskowa przelotowa z serii TOPJOB S, zaprojektowana do niezawodnego i bezobsługowego okablowania w instalacjach przemysłowych i budynkowych. Dzięki kompaktowej szerokości 6,2 mm i napięciu znamionowemu 800 V zapewnia oszczędność miejsca i bezpieczne połączenia dla przewodów litych i linkowych do 4 mm² (AWG 12). Technologia połączeń Push-in CAGE CLAMP® umożliwia szybkie okablowanie bez użycia narzędzi, skracając czas instalacji i koszty.

Zalety

• Push-in CAGE CLAMP® do szybkiego i łatwego podłączania
• Kompaktowa szerokość 6,2 mm oszczędza miejsce na szynie DIN
• Napięcie znamionowe 800 V i napięcie udarowe 8 kV dla wysokiego bezpieczeństwa
• Szeroki zakres przewodów: 0,25 - 4 mm² (22 - 12 AWG)
• Klasa palności V0 zgodnie z UL 94 dla bezpieczeństwa pożarowego
• Zakres temperatur pracy -35 °C do +85 °C dla wszechstronnego zastosowania

Zastosowanie

• Przemysłowe szafy sterownicze
• Systemy automatyki budynkowej
• Rozdzielnice
• Obwody oświetleniowe i zasilające
• Okablowanie maszyn

Kluczowe specyfikacje

• Seria: TOPJOB S
• Technologia połączeń: Push-in CAGE CLAMP®
• Liczba przewodów: 2
• Liczba potencjałów: 1
• Napięcie znamionowe (EN): 800 V
• Napięcie udarowe znamionowe: 8 kV
• Prąd znamionowy (EN): 32 A
• Przewód lity: 0,25 - 4 mm² (22 - 12 AWG)
• Przewód linkowy: 0,25 - 4 mm² (22 - 12 AWG)
• Linka z tulejką: 0,25 - 2,5 mm² (22 - 14 AWG)
• Długość odizolowania: 9 - 11 mm (0,35 - 0,43 cala)
• Montaż: szyna DIN 35 mm
• Kolor: szary
• Materiał izolacyjny: poliamid (PA)
• Klasa palności: V0 (UL 94)
• Stopień zanieczyszczenia: 3
• Temperatura pracy: -35 ... +85 °C

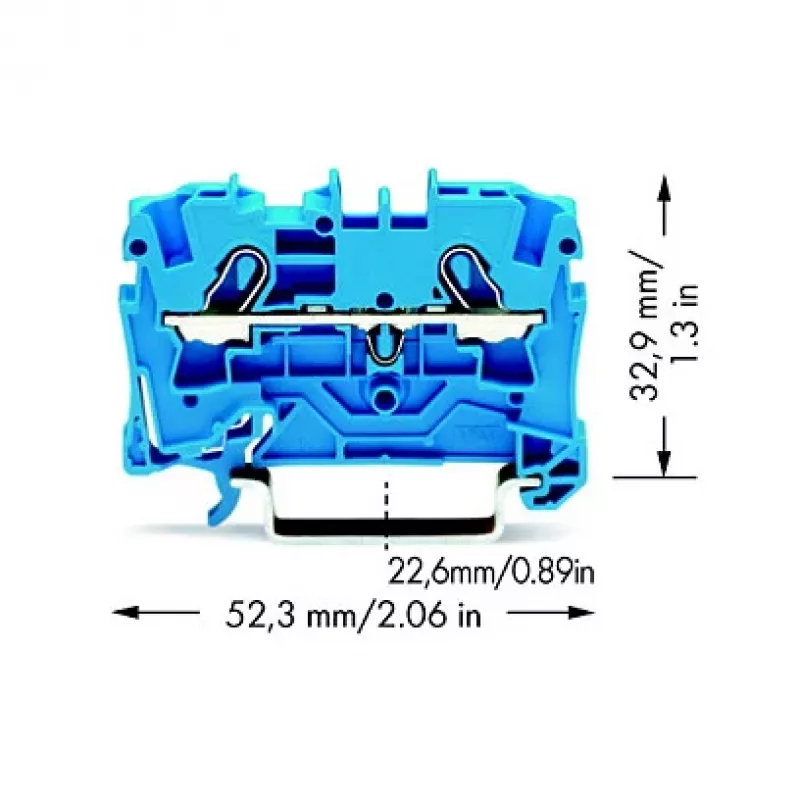

• Wymiary (szer. x wys. x gł.): 6,2 mm x 52,3 mm x 32,9 mm

Zalecenia

Aby uzyskać optymalną wydajność, stosować z oznacznikami i akcesoriami WAGO. Należy zapewnić odpowiednią długość odizolowania (9-11 mm) dla niezawodnego połączenia. Nadaje się do stosowania w środowiskach o stopniu zanieczyszczenia 3.
