WAGO 2010-1207 Zacisk przelotowy, 10 mm², szary, CAGE CLAMP®

WAGO 2010-1207 to wysokiej jakości zacisk przelotowy zaprojektowany do niezawodnych i bezobsługowych połączeń elektrycznych. Dzięki innowacyjnej technologii połączeń CAGE CLAMP® zapewnia bezpieczne, odporne na wibracje i gazoszczelne połączenie dla przewodów litych, linkowych i cienkodrutowych. Zacisk ten idealnie nadaje się do stosowania w przemysłowych szafach sterowniczych, automatyce budynkowej oraz instalacjach elektrycznych, gdzie wymagane jest oszczędne miejsce i efektywne okablowanie.

Zalety

Przy napięciu znamionowym 800 V i prądzie znamionowym 57 A, WAGO 2010-1207 oferuje doskonałe parametry elektryczne. Kompaktowa konstrukcja (szerokość 10 mm) umożliwia okablowanie o wysokiej gęstości na szynie DIN 35 x 15 mm lub 35 x 7,5 mm. Okablowanie boczne ułatwia instalację i konserwację. Szara obudowa z poliamidu o klasie palności UL 94 V-0 zapewnia bezpieczeństwo i trwałość w wymagających środowiskach.

Zastosowanie

• Przemysłowe panele sterownicze i rozdzielnice
• Systemy automatyki budynkowej
• Rozdzielnice elektryczne i puszki przyłączeniowe
• Budowa maszyn i instalacji

Kluczowe specyfikacje

• Technologia połączeń: CAGE CLAMP®
• Liczba przewodów: 1
• Przekrój znamionowy: 10 mm² (AWG 8)
• Napięcie znamionowe (EN): 800 V
• Prąd znamionowy (EN): 57 A
• Sposób montażu: Szyna DIN 35 x 15 mm / 35 x 7,5 mm
• Kolor: Szary
• Materiał izolacyjny: Poliamid (PA)
• Klasa palności: UL 94 V-0
• Długość zdejmowania izolacji: 18 - 20 mm
• Zakres przekrojów przewodów litych: 0,5 - 16 mm² (AWG 20 - 6)
• Zakres przekrojów przewodów linkowych: 0,5 - 10 mm² (AWG 20 - 8)
• Zakres przekrojów przewodów cienkodrutowych: 0,5 - 10 mm² (AWG 20 - 8)
• Napięcie udarowe znamionowe: 8 kV
• Stopień zanieczyszczenia: 3
• Temperatura pracy: -35 °C do +105 °C
• Liczba potencjałów: 1
• Rodzaj okablowania: Okablowanie boczne

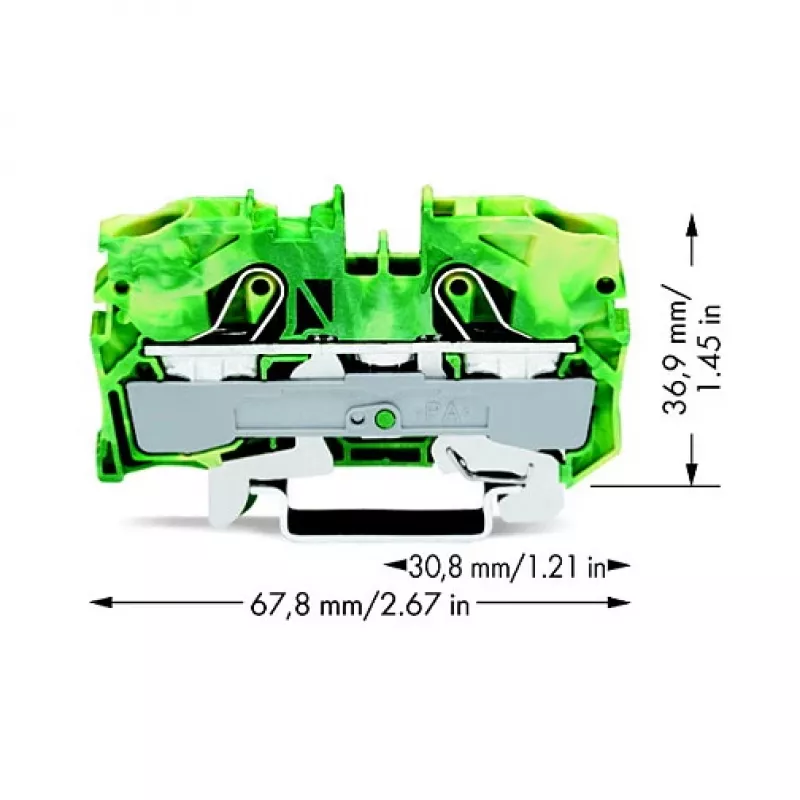

• Wymiary (S x W x G): 10 mm x 67,8 mm x 36,9 mm

Zalecenia

Aby uzyskać optymalną wydajność, stosuj z oznacznikami i akcesoriami WAGO. Zapewnij odpowiednią długość zdejmowania izolacji (18-20 mm) dla bezpiecznego połączenia. Nadaje się do stosowania w środowiskach o stopniu zanieczyszczenia 3.
