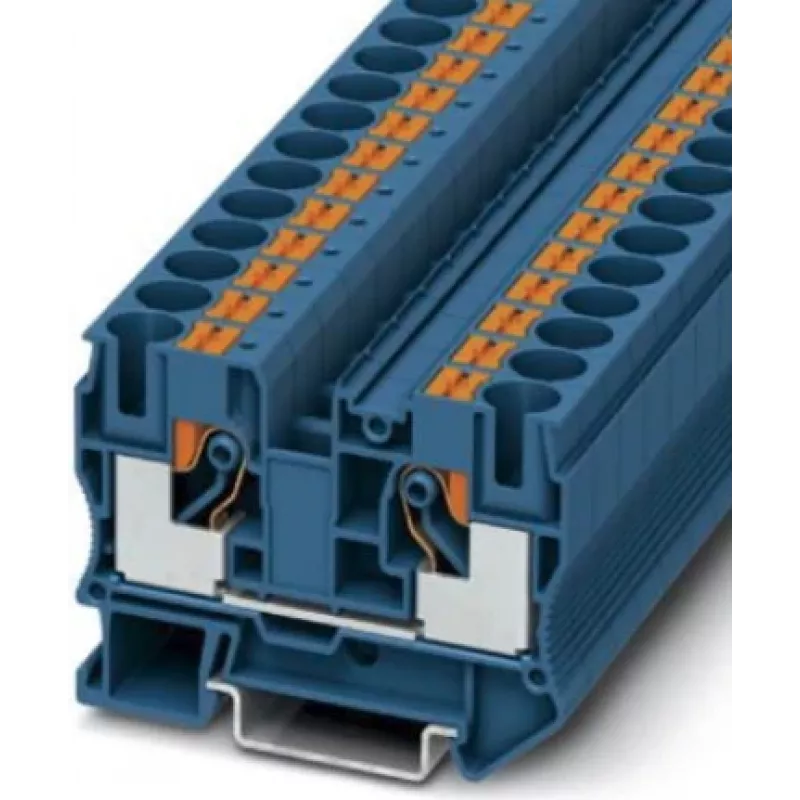

Phoenix 3212123 PT 10 BU Przelotowa listwa zaciskowa, połączenie push-in, 10 mm², niebieska

W szafach sterowniczych i skrzynkach rozdzielczych podłączanie dużych przewodów bez narzędzi może być wyzwaniem. Przelotowa listwa zaciskowa Phoenix 3212123 PT 10 BU rozwiązuje ten problem dzięki połączeniu push-in, które przyjmuje przewody sztywne i giętkie do 10 mm², oszczędzając czas podczas instalacji. Niebieska obudowa zapewnia wyraźną identyfikację wizualną dla przewodów neutralnych lub innych oznaczonych obwodów.

Dla kogo jest przeznaczona

Elektrycy, producenci szaf sterowniczych i technicy utrzymania ruchu pracujący w przemysłowych systemach sterowania, automatyce budynkowej i dystrybucji energii. Idealna dla tych, którzy potrzebują niezawodnych połączeń o wysokim prądzie na standardowych szynach DIN, z szybkim okablowaniem i długoterminową stabilnością.

Główne cechy

• Technologia połączeń push-in do okablowania bez narzędzi dla przewodów sztywnych i giętkich z tulejkami.
• Przekrój znamionowy 10 mm², obsługuje przewody od 0,5 mm² do 16 mm² (sztywne) lub 10 mm² (giętkie).
• Napięcie znamionowe 1000 V i prąd 57 A (IEC), odpowiednie do wymagających środowisk przemysłowych.
• Montaż na szynie DIN NS 35/7,5 i NS 35/15, kompatybilny ze standardowymi akcesoriami do listew zaciskowych.
• Niebieska obudowa z poliamidu, klasa palności UL 94 V0, temperatura pracy od -60 °C do 105 °C.

Specyfikacje

• Technologia połączeń: Push-in
• Liczba połączeń: 2
• Liczba pozycji: 1
• Typ montażu: szyna DIN NS 35/7,5, NS 35/15
• Napięcie znamionowe (IEC): 1000 V
• Prąd znamionowy (IEC): 57 A
• Znamionowe napięcie udarowe: 8 kV
• Materiał izolacyjny: PA (poliamid)
• Klasa palności (UL 94): V0
• Długość odizolowania: 12 mm
• Min. przekrój przewodu sztywnego: 0,5 mm²
• Maks. przekrój przewodu sztywnego: 16 mm²
• Min. przekrój przewodu giętkiego: 0,5 mm²
• Maks. przekrój przewodu giętkiego: 10 mm²
• Temperatura pracy: -60 °C do 105 °C
• Stopień zanieczyszczenia: 3
• Kategoria przepięciowa: III
• Typ okablowania: 1-poziomowy

Wskazówki

Aby uzyskać niezawodne połączenia push-in, upewnij się, że końce przewodów są czyste, a w przypadku przewodów giętkich użyj tulejek. Niebieska obudowa jest idealna do oznaczania przewodów neutralnych zgodnie z konwencjami okablowania. Zawsze sprawdzaj, czy szyna DIN jest prawidłowo uziemiona, a listwa zaciskowa jest bezpiecznie zatrzaśnięta na szynie.
