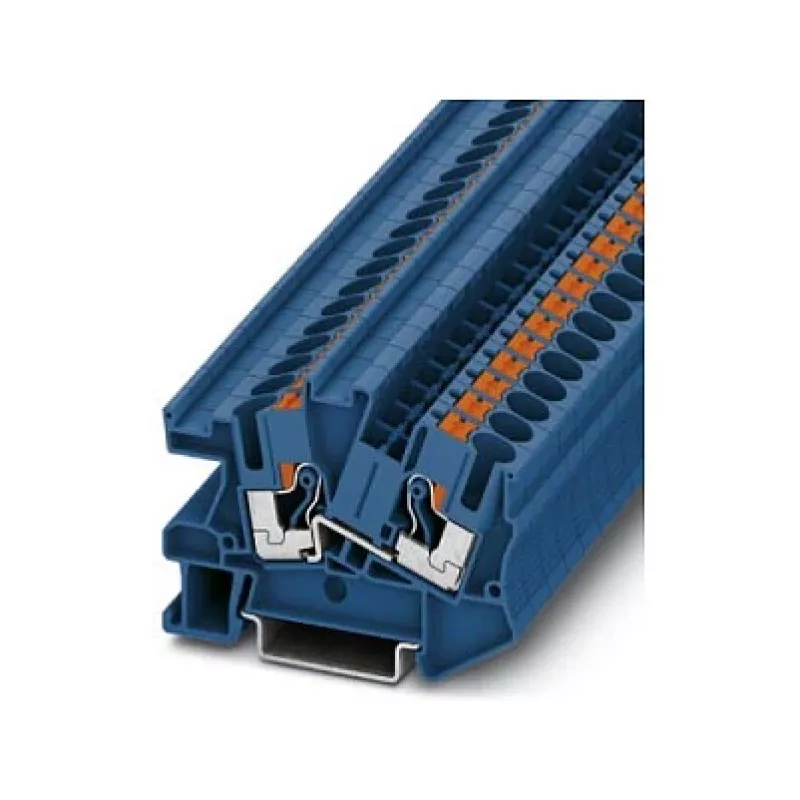

Phoenix Contact PTI 6 BU instalacyjna listwa zaciskowa push-in, niebieska, 6 mm², 500V, 41A, szyna DIN

W przemysłowych szafach sterowniczych i instalacjach budynkowych niezawodne podłączanie przewodów ma kluczowe znaczenie dla bezpieczeństwa i ciągłości pracy. Zacisk instalacyjny Phoenix Contact PTI 6 BU rozwiązuje ten problem dzięki systemowi połączeń push-in, który przyjmuje przewody sztywne i elastyczne bez użycia narzędzi, skracając czas okablowania i zapewniając połączenia odporne na wibracje. Jego kompaktowa konstrukcja o przekroju 6 mm² pasuje do standardowych szyn DIN, co czyni go idealnym rozwiązaniem do rozdzielnic, budowy maszyn i systemów HVAC.

Dla kogo jest przeznaczony

Dla elektryków, producentów szaf sterowniczych i techników utrzymania ruchu, którzy potrzebują szybkiego, bezpiecznego i bezobsługowego połączenia w obwodach zasilania i sterowania. Sprawdza się w zastosowaniach, w których przestrzeń jest ograniczona, ale wydajność nie może być zagrożona.

Główne cechy

• Technologia połączeń push-in: wystarczy wsunąć odizolowany przewód – bez narzędzi dla przewodów sztywnych.
• Wysoka obciążalność prądowa: znamionowo 41 A i 500 V (IEC), odpowiedni do rozdziału energii do 6 mm².
• Trzy punkty połączeniowe na jednym potencjale: umożliwia łatwą dystrybucję potencjału i pętlenie.
• Niebieska obudowa do wyraźnej identyfikacji przewodów neutralnych lub określonych grup obwodów.
• Montaż na szynie DIN NS 35/7,5 i NS 35/15, kompatybilny ze standardowymi obudowami.
• Klasa palności V0 (UL 94) i szeroki zakres temperatur od -60 °C do +105 °C do trudnych warunków środowiskowych.

Specyfikacje

• Technologia połączeń: Push-in
• Przekrój znamionowy: 6 mm²
• Napięcie znamionowe (IEC): 500 V
• Prąd znamionowy (IEC): 41 A
• Liczba połączeń: 3
• Liczba potencjałów: 1
• Kolor: Niebieski
• Typ montażu: szyna DIN NS 35/7,5, NS 35/15
• Materiał izolacyjny: PA (poliamid)
• Klasa palności (UL 94): V0
• Temperatura pracy: -60 °C ... 105 °C
• Przekrój przewodu sztywnego: 0,5 mm² - 10 mm²
• Przekrój przewodu elastycznego: 0,5 mm² - 6 mm²
• Długość odizolowania: 10 mm
• Znamionowe napięcie udarowe: 6 kV
• Stopień zanieczyszczenia: 3
• Kategoria przepięciowa: III
• Normy/Atesty: IEC 60947-7-1, VDE, UL, cUL, EAC

Wskazówki

Aby uzyskać niezawodne połączenia push-in, zawsze odizoluj przewód na dokładnie 10 mm i upewnij się, że izolacja nie została zaciśnięta. Użyj śrubokręta, aby otworzyć sprężynę zaciskową dla przewodów elastycznych bez tulejek. Niebieski kolor jest idealny do oznaczania przewodów neutralnych w układach trójfazowych. Połącz z płytkami końcowymi i znacznikami, aby uzyskać profesjonalny układ szafy.
