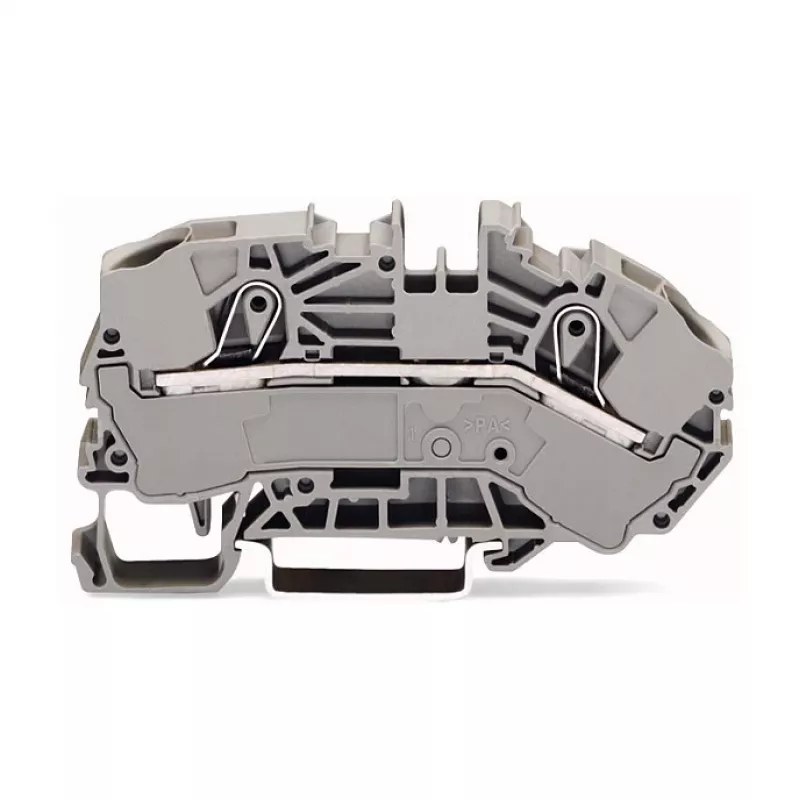

WAGO 2016-7604 Przelotowa listwa zaciskowa, 4-przewodowa, 16 mm², 800 V, szary

WAGO 2016-7604 to wysokiej jakości przelotowa listwa zaciskowa przeznaczona do niezawodnych i bezpiecznych połączeń elektrycznych. Dzięki 4 przewodom i napięciu znamionowemu 800 V idealnie nadaje się do zastosowań przemysłowych i komercyjnych. Technologia połączeń CAGE CLAMP® zapewnia szybkie i bezobsługowe okablowanie.

Zalety

• Sprężynowe połączenie CAGE CLAMP® odporne na wibracje i gazoszczelne
• Kompaktowa konstrukcja oszczędza miejsce na szynie DIN 35
• Prąd znamionowy do 76 A dla wymagających obciążeń
• Szeroki zakres przewodów od 0,5 do 16 mm² (20-6 AWG)
• Szara obudowa z poliamidu 66 o klasie palności V0 dla bezpieczeństwa

Zastosowanie

• Szafy sterownicze i rozdzielnice
• Automatyka przemysłowa i maszyny
• Infrastruktura budynkowa i dystrybucja energii
• Systemy oświetlenia i HVAC

Kluczowe specyfikacje

• Typ produktu: Przelotowa listwa zaciskowa
• Liczba przewodów: 4
• Technologia połączeń: CAGE CLAMP®
• Sposób montażu: Szyna DIN 35
• Napięcie znamionowe (IEC/EN 60947-7-1): 800 V
• Napięcie udarowe znamionowe: 8 kV
• Prąd znamionowy (IEC/EN 60947-7-1): 76 A
• Przekrój znamionowy: 16 mm² (6 AWG)
• Rozmiar przewodu litego: 0,5 - 16 mm² (20 - 6 AWG)
• Rozmiar przewodu linkowego: 0,5 - 16 mm² (20 - 6 AWG)
• Rozmiar przewodu cienkodrutowego: 0,5 - 16 mm² (20 - 6 AWG)
• Cienkodrutowy z tulejką: 0,5 - 10 mm² (20 - 8 AWG)
• Długość odizolowania: 20 - 22 mm
• Materiał izolacji: Poliamid 66 (PA 66)
• Kolor: Szary
• Rodzaj uruchamiania: Push-in, narzędzie montażowe
• Stopień zanieczyszczenia: 3
• Klasa palności (UL94): V0
• Wymiary (SxWxG): 12 mm x 85,7 mm x 40,8 mm

Zalecenia

Dla optymalnej wydajności stosować z narzędziami montażowymi i akcesoriami WAGO. Zapewnić odpowiednią długość odizolowania (20-22 mm) dla bezpiecznych połączeń. Nadaje się do użytku w środowiskach o stopniu zanieczyszczenia 3.
