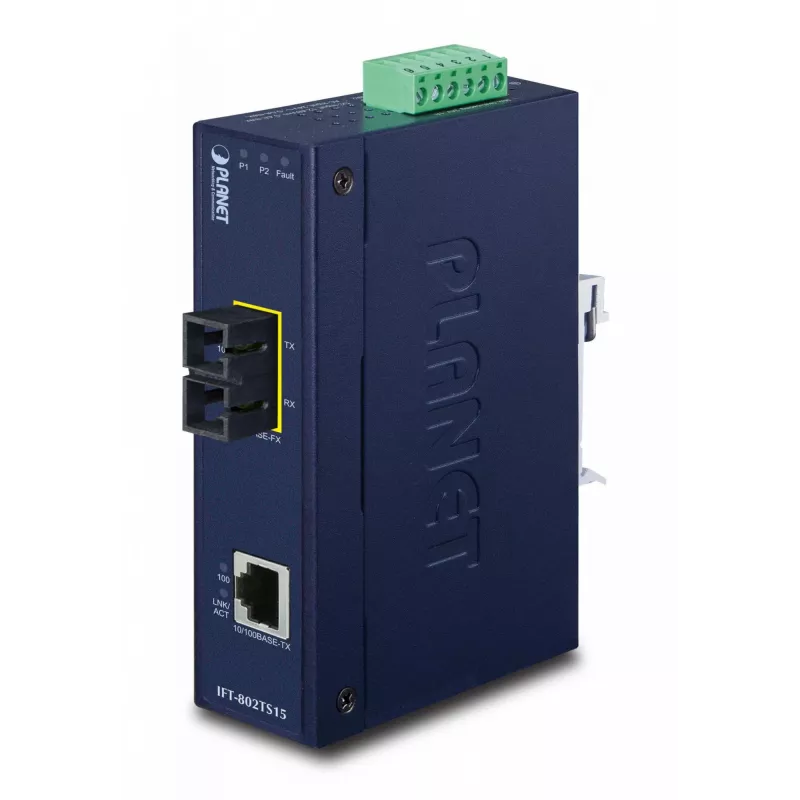

Przemysłowy konwerter mediów sieciowych PLANET IFT-802TS15

PLANET IFT-802TS15 to przemysłowy konwerter mediów 10/100Base-TX na 100Base-FX przeznaczony do rozszerzania sieci Ethernet za pomocą światłowodu jednomodowego na odległość do 15 km. Umieszczony w trwałej metalowej obudowie z ochroną IP30 obsługuje połączenia miedziane 10/100 Mbps przez port RJ-45 oraz port światłowodowy 100Base-FX ze złączem SC. Urządzenie pracuje przy napięciu 12–48 V DC, pobiera około 3 W mocy i jest zbudowane tak, aby wytrzymać środowiska z zakłóceniami elektrycznymi i trudnymi warunkami klimatycznymi, co czyni je odpowiednim do rozbudowy sieci przemysłowych i instalacji sterowania ruchem.

Zalety

IFT-802TS15 zapewnia stabilne połączenie światłowodowe i niezawodną konwersję danych między miedzią a światłowodem jednomodowym przy prędkościach Fast Ethernet. Przemysłowa obudowa i komponenty zwiększają odporność na zakłócenia elektromagnetyczne i przepięcia. Kompaktowa konstrukcja IP-30 umożliwia montaż na szynie DIN lub na panelu, oszczędzając miejsce w szafie, a szeroki zakres napięcia wejściowego i niski pobór mocy pozwalają na elastyczne wdrażanie w odległych lub ograniczonych energetycznie środowiskach.

Nadaje się do

• Wydłużania sieci Ethernet do 15 km za pomocą światłowodu jednomodowego
• Automatyki przemysłowej i sieci zakładowych
• Szaf sterowania ruchem i przydrożnych połączeń sieciowych
• Segmentów sieci wymagających odporności na EMI i przepięcia
• Środowisk wymagających kompaktowego sprzętu montowanego na szynie DIN lub panelu

Kluczowe dane techniczne

• Maksymalna szybkość przesyłu danych: 100 Mbit/s (Fast Ethernet)
• Porty Ethernet LAN (RJ-45): 1 (10/100Base-TX)
• Ilość portów światłowodowych: 1 (100Base-FX, złącze SC, jednomodowy)
• Maksymalny zasięg transmisji: 15 000 m (w zależności od światłowodu i instalacji)
• Długość fali: 1310 nm
• Napięcie wejściowe: 12–48 V DC (podwójnie redundantne, obsługuje odwrotną polaryzację)
• Pobór mocy: ~3 W
• Obudowa: metalowa, IP30; montaż: na szynie DIN lub panelu
• Waga: 0,43 kg
• Kolor: Niebieski

Sposób użycia

Zamontuj IFT-802TS15 na szynie DIN lub panelu i podłącz urządzenie 10/100Base-TX do portu RJ-45. Podłącz kabel światłowodu jednomodowego do portu SC i upewnij się, że polaryzacja włókien jest prawidłowa. Podłącz odpowiednie źródło zasilania 12–48 V DC do wejścia zasilania, przestrzegając polaryzacji, jeśli używane jest pojedyncze wejście; dla większej dostępności zapewnij podwójnie redundantne wejścia zasilania. Po włączeniu zasilania sprawdź diody LED łącza, aby potwierdzić pomyślną konwersję miedź-światłowód i normalną pracę.

Zalecenia

W przypadku niezawodnych połączeń dalekiego zasięgu należy używać światłowodu jednomodowego ze złączami o niskiej tłumienności i zweryfikować budżet optyczny dla 15 km. Zainstaluj konwerter w wentylowanej obudowie o umiarkowanej temperaturze w zakresie roboczym od -40 do 75 °C i zapewnij ochronę przeciwprzepięciową tam, gdzie spodziewane są duże przepięcia elektryczne.
