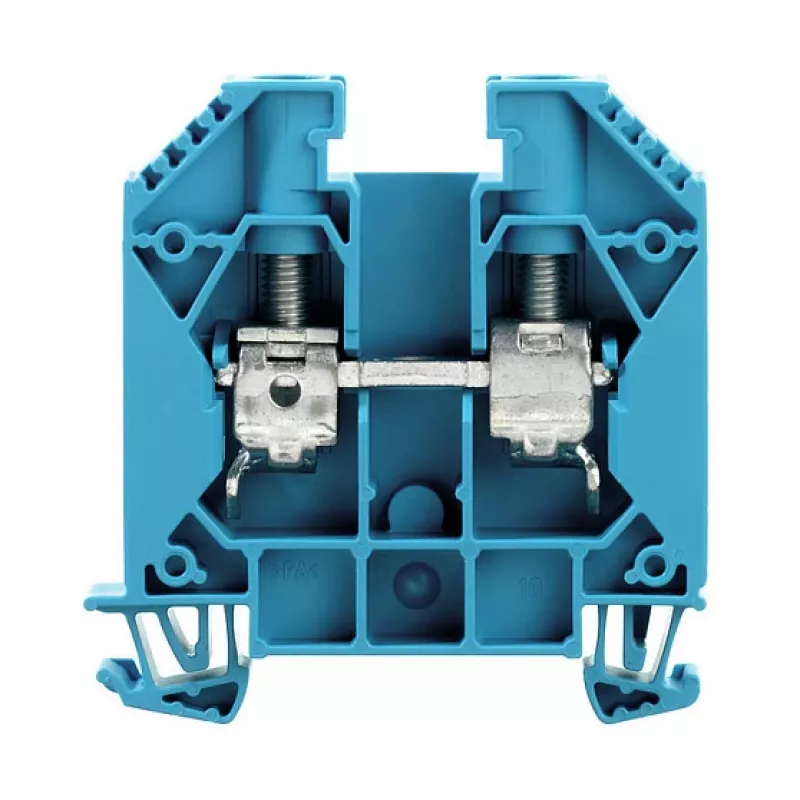

Weidmüller WDU 16 Niebieska listwa zaciskowa przelotowa 60x11,9x63 mm

Weidmüller WDU 16 niebieska listwa zaciskowa przelotowa to wysokiej jakości zacisk śrubowy zaprojektowany do niezawodnego i bezpiecznego okablowania w zastosowaniach przemysłowych. Przy znamionowym przekroju 16 mm² i maksymalnym przekroju podłączanego przewodu 25 mm² (elastyczny z tulejką) obsługuje prądy do 76 A i napięcia do 1000 V (IEC). Niebieska obudowa izolacyjna wykonana jest z Wemid, materiału samogasnącego o klasie palności V-0 (UL 94). Działa w szerokim zakresie temperatur od -50 °C do +120 °C, co czyni go odpowiednim do wymagających środowisk.

Zalety

Solidne połączenie śrubowe zapewnia bezpieczne i bezobsługowe połączenie elektryczne. Kompaktowa konstrukcja (60x11,9x63 mm) oszczędza miejsce na szynie DIN. Certyfikowany zgodnie z międzynarodowymi normami, w tym IEC 60947-7-1, UL, CSA, ATEX, GL, DNV, LR, RINA, ABS i BV, co gwarantuje globalną akceptację.

Zastosowanie

• Przemysłowe szafy sterownicze
• Systemy dystrybucji energii
• Zastosowania kolejowe i morskie
• Automatyka i sterowanie procesami

Kluczowe specyfikacje

• Technologia połączenia: Połączenie śrubowe
• Przekrój znamionowy: 16 mm²
• Maks. przekrój przewodu (elastyczny z tulejką): 25 mm²
• Napięcie znamionowe (IEC): 1000 V
• Prąd znamionowy (IEC): 76 A
• Liczba przyłączy: 2
• Liczba potencjałów: 1
• Sposób montażu: Szyna DIN TS 35
• Kolor: Niebieski
• Materiał izolacyjny: Wemid
• Temperatura pracy: -50 °C do +120 °C
• Długość odizolowania: 18 mm
• Rozmiar śruby: M5
• Moment dokręcania: 2,5 - 3 Nm
• Stopień zanieczyszczenia: 3
• Kategoria przepięciowa: III
• Klasa palności (UL 94): V-0
• Normy: IEC 60947-7-1, UL, CSA, ATEX, GL, DNV, LR, RINA, ABS, BV

Zalecenia

Aby uzyskać optymalną wydajność, należy stosować odpowiednie tulejki i zapewnić właściwy moment dokręcania. Nadaje się do stosowania w strefach zagrożonych wybuchem (certyfikat ATEX).
