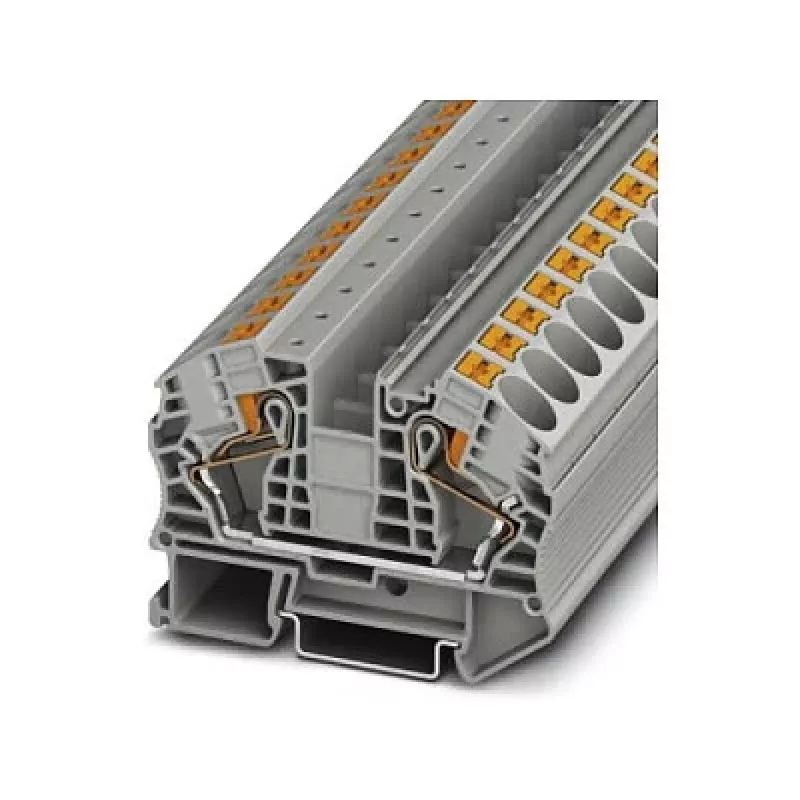

Phoenix 3212138 PT 16 N Przelotowa Listwa Zaciskowa, Połączenie Push-in, 16 mm², 1000 V, 76 A, Szary

PT 16 N wyróżnia się w ofercie Phoenix Contact połączeniem dużego przekroju znamionowego 16 mm² z technologią połączeń push-in, umożliwiając okablowanie bez użycia narzędzi przewodów do 16 AWG, bez utraty niezawodności oczekiwanej od przemysłowych listew przelotowych. W przeciwieństwie do rozwiązań ze śrubami, ta listwa zaciskowa znacznie skraca czas instalacji, zachowując odporny na wibracje, gazoszczelny kontakt — to praktyczna zaleta w szafach sterowniczych i okablowaniu maszyn, gdzie liczą się szybkość i długoterminowa stabilność.

Najważniejsze cechy

• Połączenie push-in: przewody lite i linki z tulejkami wystarczy wsunąć; do okablowania nie są potrzebne narzędzia.
• Wysoka obciążalność prądowa: znamionowo 76 A przy 1000 V IEC, odpowiednia do rozdziału mocy i obwodów silnikowych.
• Szeroki zakres przewodów: przyjmuje przewody 6–16 AWG (przekrój znamionowy 16 mm²), elastycznie dopasowując się do różnych przekrojów.
• Kompaktowa szara obudowa: poliamid PA 66, klasa palności UL 94 V0, bezhalogenowa.
• Certyfikaty międzynarodowe: UL, cUL, KEMA-KEUR, EAC, ATEX, IECEx — gotowa do projektów międzynarodowych i stref zagrożonych wybuchem.
• Montaż na szynie DIN: pasuje do standardowych szyn NS 35/7,5 i NS 35/15, bez potrzeby specjalnych narzędzi.

W codziennym użytkowaniu

Instalatorzy cenią PT 16 N za prostą obsługę: zdejmij 18 mm izolacji, włóż przewód, a sprężyna push-in zamocuje go bezpiecznie. Listwa zapewnia dwa punkty połączeniowe na jednym potencjale, co czyni ją idealną do zastosowań przelotowych w rozdzielnicach, centrach sterowania silnikami i panelach automatyki. Szary kolor wtapia się w standardowe okablowanie szaf, a kompaktowe wymiary (szerokość ok. 12 mm) pozwalają na dużą gęstość upakowania na szynie. Zakres temperatury pracy od -60 °C do +105 °C gwarantuje niezawodne działanie nawet w trudnych warunkach, a znamionowe napięcie udarowe 8 kV i stopień zanieczyszczenia 3 potwierdzają jej wytrzymałość w warunkach przemysłowych.

Pełna specyfikacja

• Typ listwy: Przelotowa listwa zaciskowa
• Technologia połączeń: Push-in
• Liczba połączeń: 2
• Liczba potencjałów: 1
• Przekrój znamionowy: 16 mm²
• Zakres AWG: 6 – 16 AWG
• Napięcie znamionowe (IEC): 1000 V
• Prąd znamionowy (IEC): 76 A
• Znamionowe napięcie udarowe: 8 kV
• Stopień zanieczyszczenia: 3
• Kategoria przepięciowa: III
• Długość odizolowania: 18 mm
• Materiał obudowy: Poliamid (PA)
• Klasa palności: UL 94 V0
• Typ montażu: Szyna DIN NS 35
• Temperatura pracy: -60 °C do +105 °C
• Certyfikaty: UL, cUL, KEMA-KEUR, EAC, ATEX, IECEx

Uwagi końcowe

Phoenix Contact PT 16 N to niezawodny wybór dla inżynierów i producentów szaf sterowniczych poszukujących listwy przelotowej o wysokim prądzie z nowoczesną wygodą push-in i pełnym zestawem certyfikatów międzynarodowych.
