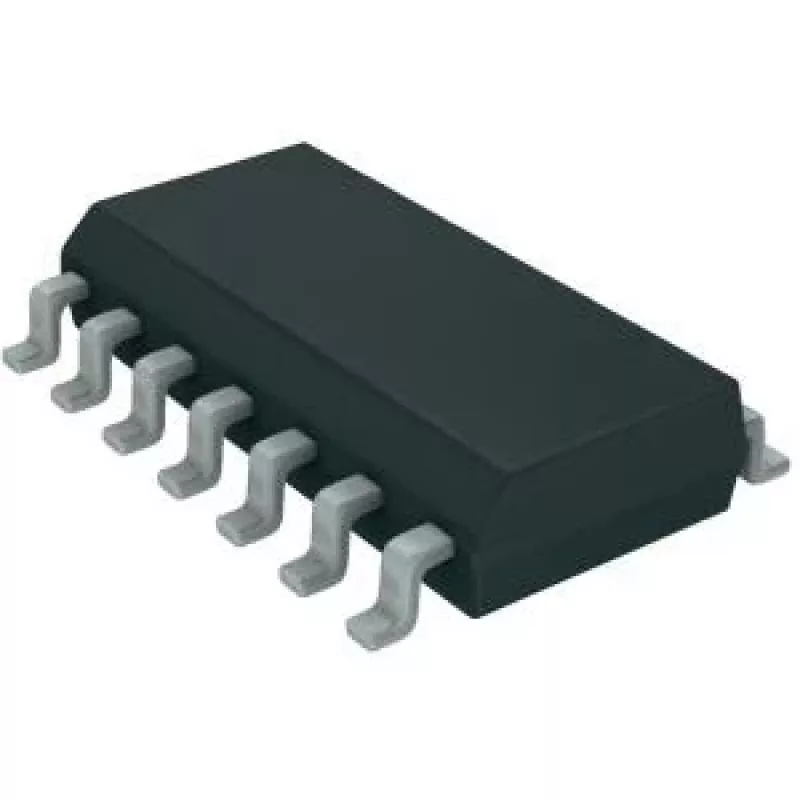

Regulator obniżający napięcie Texas Instruments LM2574 HVM-5.0 — stałe wyjście 5,0 V, wejście 4–60 V, obudowa SO-14W

Regulator obniżający napięcie (przetwornica buck) Texas Instruments LM2574 HVM-5.0 o stałym napięciu wyjściowym 5,0 V został zaprojektowany do dostarczania stabilizowanego napięcia 5 V z napięć wejściowych w zakresie od 4 V do 60 V. Urządzenie w obudowie SO-14W jest przeznaczone do zarządzania zasilaniem w systemach motoryzacyjnych, przemysłowych i wbudowanych, gdzie wymagany jest szeroki zakres napięć wejściowych i kompaktowa powierzchnia montażowa na płytce. Układ wykorzystuje topologię impulsowej regulacji napięcia, zapewniając wydajną konwersję napięcia i stabilne wyjście odpowiednie do zasilania mikrokontrolerów, czujników i układów peryferyjnych.

Zalety

Model LM2574 HVM-5.0 oferuje szeroki zakres napięć wejściowych i stałe, dokładne napięcie wyjściowe 5 V, co upraszcza projektowanie zasilacza, eliminując potrzebę stosowania zewnętrznych rezystorów ustalających napięcie. Architektura regulatora impulsowego poprawia sprawność konwersji w porównaniu z regulatorami liniowymi, zmniejszając wydzielanie ciepła w wielu przypadkach użycia. Obudowa SO-14W zapewnia kompaktową opcję montażu przewlekanego, odpowiednią do zastosowań wymagających solidnego połączenia mechanicznego i łatwości montażu.

Zastosowania

• Motoryzacyjne moduły zasilania i obwody akcesoriów wymagające stabilizowanego napięcia 5 V z zakresów napięć akumulatora samochodowego.
• Przemysłowe systemy sterowania i oprzyrządowanie z szerokim zakresem źródeł napięcia wejściowego.
• Systemy wbudowane i komputery jednopłytkowe, gdzie potrzebne jest kompaktowe źródło zasilania 5 V.
• Linie zasilania czujników i urządzeń peryferyjnych w rozproszonej elektronice i węzłach IoT.

Najważniejsze dane techniczne

• Napięcie wyjściowe: stałe 5,0 V
• Zakres napięcia wejściowego: 4 V do 60 V
• Topologia: regulator obniżający napięcie (przetwornica buck)
• Typ obudowy: SO-14W (kompatybilna z montażem przewlekanym)
• Przeznaczenie: stabilizowana linia zasilająca 5 V do zastosowań motoryzacyjnych, przemysłowych i wbudowanych

Sposób użycia

Zamontuj układ LM2574 HVM-5.0 na płytce drukowanej zgodnie z zalecanym wyprowadzeniem i praktykami projektowania dla regulatorów impulsowych, w tym umieszczając kondensatory wejściowe i wyjściowe blisko urządzenia oraz stosując odpowiednie prowadzenie masy w celu zminimalizowania szumów. Doprowadź napięcie zasilania w określonym zakresie 4–60 V i upewnij się, że zewnętrzna cewka, dioda i kondensatory spełniają wymagania dotyczące prądu i napięcia dla zamierzonego obciążenia. Przestrzegaj zaleceń termicznych producenta, aby utrzymać temperaturę złącza w bezpiecznych granicach podczas pracy.

Zalecenia

W celu zapewnienia niezawodnej pracy należy stosować kondensatory o niskim ESR na wejściu i wyjściu, wybrać cewkę o odpowiednim prądzie znamionowym i niskiej rezystancji DC oraz stosować zalecane szerokości ścieżek PCB dla ścieżek mocy. Zweryfikuj odpowiedź przejściową i stabilność przy przewidzianym profilu obciążenia oraz zastosuj odpowiednie filtrowanie, jeśli aplikacja jest wrażliwa na szumy przełączania.
