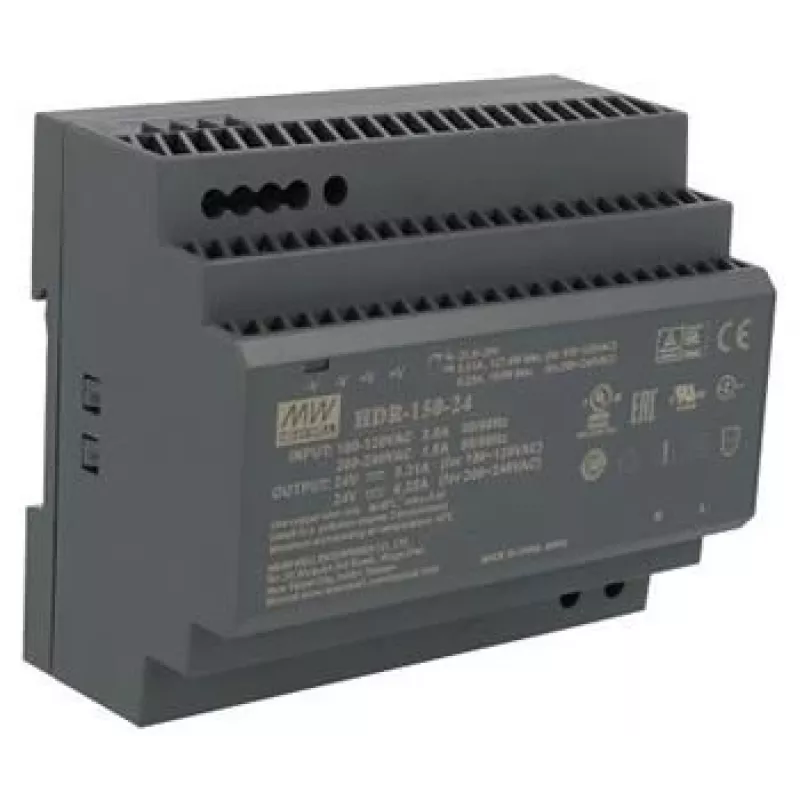

Zasilacz MEAN WELL HDR-150-24

MEAN WELL HDR-150-24 to ultrasmukły zasilacz AC-DC na szynę DIN przeznaczony do instalacji w szafach przemysłowych i sterowniczych. Akceptuje szeroki zakres napięcia wejściowego 85–264 VAC i zapewnia regulowane napięcie wyjściowe 24 V DC o natężeniu do 6,25 A (całkowita moc 150 W). Kompaktowa obudowa (105 mm × 54,5 mm × 90 mm) pasuje do standardowych szyn DIN i spełnia wymagania środowiskowe RoHS, dzięki czemu nadaje się do urządzeń wymagających stabilnego źródła zasilania 24 V DC.

Zalety

HDR-150-24 oferuje szeroki zakres napięcia wejściowego do stosowania w różnych środowiskach sieciowych, smukły profil do montażu na szynie DIN oszczędzającego miejsce oraz stabilne wyjście 24 V DC o mocy 150 W. Metalowa obudowa umożliwia niezawodną instalację w szafach sterowniczych, a zgodność z RoHS zmniejsza wpływ na środowisko.

Nadaje się do (zadania / przypadki użycia)

• Zasilanie sterowników PLC, przekaźników i modułów sterujących w panelach przemysłowych
• Zasilanie czujników i elementów wykonawczych 24 V DC
• Instalacje na szynie DIN w systemach automatyki i automatyki budynkowej
• Wymiana lub modernizacja istniejących zasilaczy 24 V w maszynach

Kluczowe dane techniczne

• Model: MEAN WELL HDR-150-24 (MPN: HDR-150-24)
• Napięcie wejściowe: 85–264 VAC
• Napięcie wyjściowe: 24 V DC
• Prąd wyjściowy: 6,25 A
• Moc wyjściowa: 150 W
• Wymiary: 105 × 54,5 × 90 mm
• Montaż: szyna DIN
• Zgodność: RoHS
• EAN: 4021087049573

Jak używać

Zamontuj HDR-150-24 na standardowej szynie DIN wewnątrz obudowy sterowniczej. Podłącz wejście sieciowe AC (85–264 VAC) do odpowiednich zacisków L i N oraz podłącz uziemienie ochronne do zacisku PE. Podłącz wyjście 24 V DC do obciążenia, przestrzegając biegunowości. Sprawdź, czy całkowite obciążenie nie przekracza 6,25 A i zapewnij odpowiednią wentylację wokół urządzenia. Przestrzegaj lokalnych przepisów elektrycznych i przed podłączeniem odłącz zasilanie sieciowe.

Zalecenia

Aby zapewnić niezawodną pracę długoterminową, unikaj ciągłego obciążenia powyżej 80% prądu znamionowego, zapewnij temperaturę otoczenia i wentylację w zakresie zalecanym przez producenta oraz stosuj odpowiednie bezpieczniki na wejściu AC i wyjściu DC, jeśli wymagają tego lokalne normy.
