WAGO 2002-1204 4-przewodowa listwa zaciskowa Push-in, 2,5 mm², 800 V, szary

WAGO 2002-1204 to wysokiej jakości 4-przewodowa listwa zaciskowa typu push-in z serii 2002, zaprojektowana do niezawodnego i beznarzędziowego okablowania w instalacjach przemysłowych i budowlanych. Przy napięciu znamionowym 800 V i prądzie znamionowym 24 A nadaje się do szerokiego zakresu zastosowań. Kompaktowa konstrukcja (szerokość 5,2 mm) oszczędza miejsce na szynie DIN, a technologia połączeń Push-in CAGE CLAMP® zapewnia szybkie i bezpieczne zakończenie przewodów.

Zalety

Beznarzędziowe połączenie push-in dla przewodów litych i linkowych; oszczędność czasu montażu; odporne na wibracje i bezobsługowe; kompaktowa szerokość dla okablowania o dużej gęstości; czytelne oznakowanie i punkt pomiarowy ułatwiający diagnostykę.

Zastosowanie

• Szafy sterownicze i rozdzielnice
• Automatyka budynkowa i systemy oświetleniowe
• Maszyny i urządzenia przemysłowe
• Zastosowania Ex e (Strefa 1, Strefa 2) z odpowiednimi aprobatami

Kluczowe dane techniczne

• Liczba przewodów: 4
• Typ połączenia: Push-in CAGE CLAMP®
• Przekrój znamionowy: 2,5 mm² (AWG 14)
• Napięcie znamionowe (EN 60947-7-1): 800 V
• Napięcie udarowe znamionowe: 8 kV
• Prąd znamionowy (EN 60947-7-1): 24 A
• Sposób montażu: Szyna DIN 35 (TS 35)
• Kolor: szary
• Materiał izolacyjny: poliamid (PA 66)
• Klasa palności (UL 94): V0
• Temperatura pracy: -35 °C do +85 °C
• Długość odizolowania: 9 – 11 mm
• Przekrój przewodu litego: 0,25 – 4 mm² / 22 – 12 AWG
• Przekrój przewodu linkowego: 0,25 – 4 mm² / 22 – 12 AWG
• Przekrój przewodu cienkodrutowego: 0,25 – 2,5 mm² / 22 – 14 AWG
• Stopień zanieczyszczenia: 3
• Napięcie znamionowe Ex e (Ex eb IIC Gb): 550 V
• Prąd znamionowy Ex e (Ex eb IIC Gb): 20 A

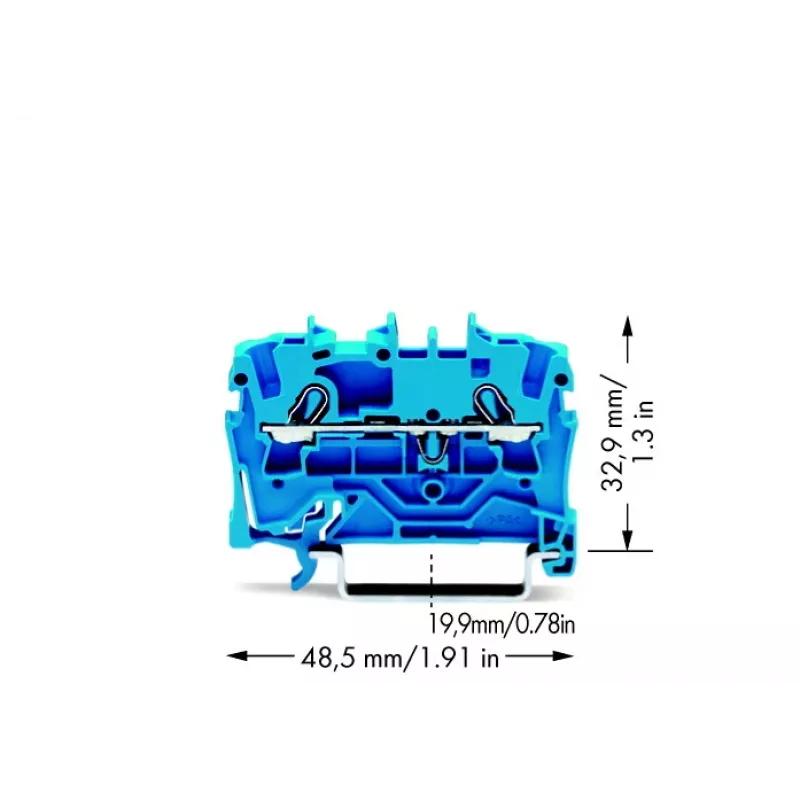

• Wymiary (szer. x wys. x gł.): 5,2 mm x 48,5 mm x 32,9 mm

Zalecenia

Aby uzyskać optymalną wydajność, należy używać narzędzi do zaciskania tulejek kablowych i listew oznakowujących WAGO. Należy zapewnić odpowiednią długość odizolowania i prawidłowe wprowadzenie przewodu. Nadaje się do stosowania z akcesoriami serii WAGO 2002, takimi jak płyty końcowe i zworki.
